描述

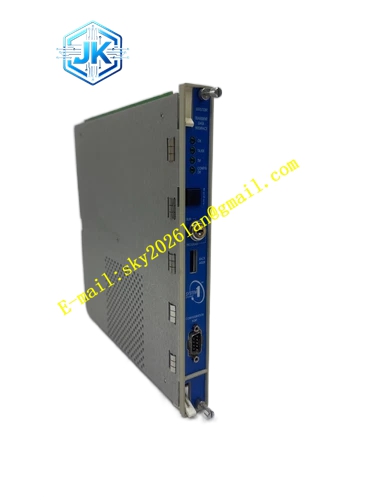

Bently 3500/77M‑04‑00 143737‑01
技术规格 4 路动态压力测量通道；输入适配本特利动态气缸压力传感器；采集动态压力波形信号；模块功耗 10W；工作温度‑30℃~+65℃；存储温度‑40℃~+85℃；频率响应 0.1Hz‑2000Hz；占用机架 2 个插槽；外形尺寸 267mm×76mm×229mm；防护等级 IP20；UL、CE、SIL2 安全认证。
功能特点 采集往复压缩机气缸完整动态压力波形；自动计算压力峰值、压力比、压力‑容积 PV 曲线；可识别阀门故障、活塞环失效故障；通道警告、危险报警阈值软件可编程；完整硬件自诊断功能；前面板 LED 状态指示灯；配合 System‑1 软件完成往复压缩机高级故障分析；背板总线上传波形、测量数值、报警信息。
应用场景 石化、炼油往复式压缩机机组保护与状态在线监测；满足 API‑618 标准往复压缩机械设备；高压往复压缩机气缸压力在线监测；往复机组预测性维护故障诊断。
性能参数 支持键相相位信号同步采集 PV 曲线图；工作湿度 5%‑95% 无凝露；背板总线供电；报警输出联动机架继电器模块。
材质构成 铝合金金属壳体；高频信号处理 FR‑4 电路板；阻燃工程塑料前面板；镀金背板连接器；镀金高频信号接线端子。
结构特征 机架插卡式模块；前面板配置状态 LED 指示灯；后部背板总线接口；高频信号处理电路板载集成；标准 3500 系列卡件外形。
工作原理 接收气缸动态压力传感器输出高频动态压力信号，板载高速 ADC 采集压力波形，结合键相模块相位信号生成 PV 压力容积曲线，计算各类压力特征参数，和软件预设报警阈值进行比对，波形与测量数据上传 System‑1 软件开展故障分析。
安装要求 模块安装于 3500 机架插槽；动态压力传感器高频信号电缆全程屏蔽，远离动力电缆；系统必须配置键相模块实现相位同步；背板连接器锁紧到位。
使用注意事项 严禁带电插拔模块；高频信号线缆不可替换为非原厂线缆，禁止随意加长线缆；传感器输入禁止过载超压；模块固件版本必须支持往复机 PV 曲线运算功能；定期校验压力采集精度。
