描述

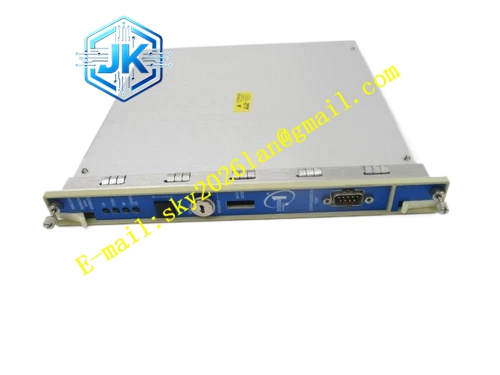

Bently 3500/72M 176449‑08
技术规格 4 路电涡流探头输入通道；适配本特利 3300XL 系列电涡流传感器；模块功耗 7.7W；工作温度‑30℃~+65℃；存储温度‑40℃~+85℃；同时测量静态位置、动态活塞杆振动；频率响应 2‑1000Hz；占用机架 2 个插槽；外形尺寸 267mm×76mm×229mm；防护等级 IP20；UL、CE、SIL2 安全认证。
功能特点 同步采集活塞杆静态位置、活塞杆动态振动；支持活塞杆下落报警、十字头滑环磨损状态监测；适配超高压往复压缩机测量工况；通道软件支持单通道、配对通道两种组态模式；警告、危险报警阈值可编程；探头故障、延伸电缆故障自诊断；前面板 LED 状态指示灯；背板总线上传位置、振动数据，对接 System‑1 软件完成故障分析。
应用场景 石化行业往复式压缩机活塞杆在线状态监测；超高压往复压缩机机组保护；API‑618 标准往复压缩机械设备；监测活塞杆磨损、活塞杆跌落故障，实现设备联锁保护。
性能参数 输入阻抗匹配 3300XL 整套涡流传感系统；工作湿度 5%‑95% 无凝露；背板总线供电；报警逻辑联动机架继电器模块。
材质构成 铝合金外壳；高频信号处理 FR‑4 电路板；阻燃工程塑料前面板；镀金背板连接器；BNC 高频同轴信号接口。
结构特征 机架插卡式模块化结构；前面板配置 BNC 同轴探头接口、状态 LED 指示灯；后部背板总线通讯接口；外形尺寸匹配 3500 机架标准插槽。
工作原理 接收电涡流探头输出位移信号，板载前置处理电路解析信号，区分活塞杆静态位置数值和动态振动幅值，计算位移、振动实测参数，与软件设定报警阈值比对，测量数据和报警状态上传机架系统总线。
安装要求 模块插入 3500 机架插槽；探头、延伸电缆必须使用匹配型号，电缆长度严格符合组态参数；同轴信号电缆屏蔽敷设，远离动力电缆；背板连接器锁紧到位。
使用注意事项 严禁带电插拔模块；探头、延伸电缆型号必须完全匹配；同轴电缆禁止裁剪、加长；同轴接头做好防护，规避油污腐蚀；定期校验探头间隙电压。
