描述

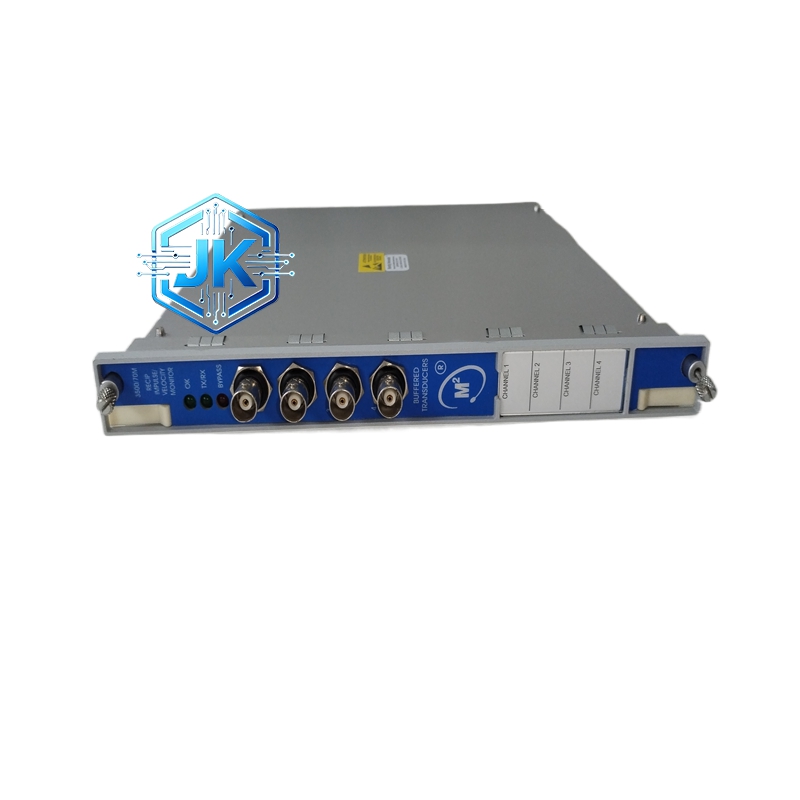

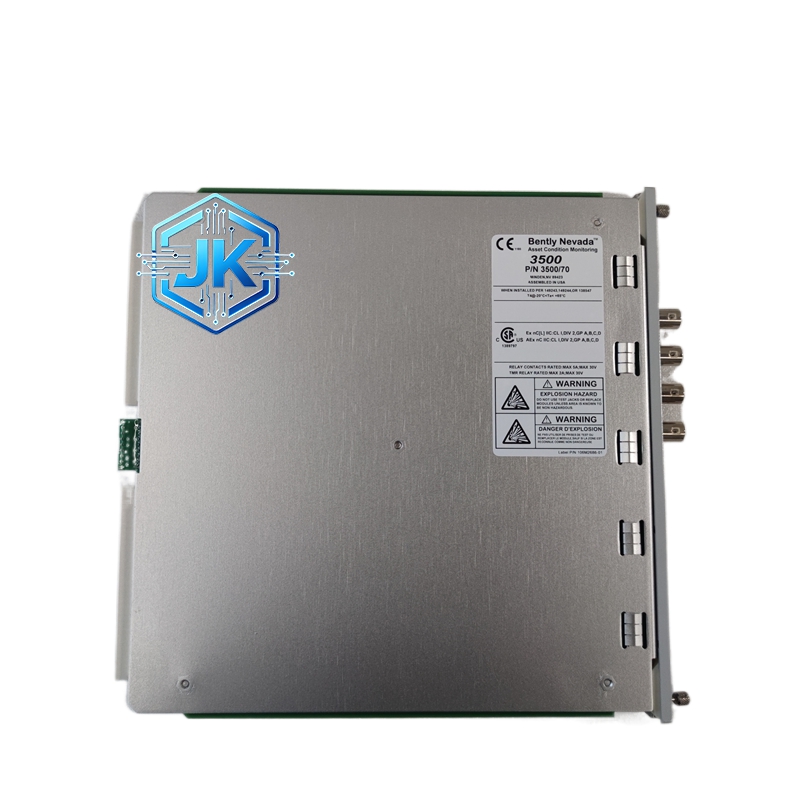

Bently 3500/70M 电涡流前置器模块（8mm 系统 / 增强型）
技术规格
- 通道数量：4 路独立增强型前置器通道，8mm 系统
- 探头适配：330104/171/173 系列 8mm 探头，电缆总长 5–20m
- 供电输出：-24V DC（±0.5%），高精度稳压，低纹波
- 输入信号：探头电涡流间隙变化信号，支持微弱信号捕捉
- 输出信号：-1～-17V DC，线性对应 0.25～2.3mm 间隙，低噪声
- 灵敏度：7.87V/mm（200mV/mil），全量程恒定，误差 <±0.1%
- 线性误差：<±0.2%FS（25℃），<±0.5%FS（-51℃～+177℃）
- 频率响应：0～15kHz（-3dB），宽频覆盖高频振动
性能参数
- 工作温度：-40℃～+85℃
- 存储温度：-55℃～+100℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：10g（10–1000Hz），强化抗振设计
- 温度漂移：<0.003%FS/℃，超低温漂
- MTBF：>500,000 小时
- 故障诊断：探头断线、短路、间隙超差、信号异常自动报警
材质构成
- 外壳：铝合金，表面硬质阳极氧化，强化屏蔽散热
- 基板：FR-4 高 Tg 阻燃板，多层镀金，高精度阻抗匹配
- 连接器：5mm 镀金自锁接头，强化镀金层，插拔寿命 > 1000 次
结构特征
- 尺寸：242mm×112mm×25mm（半高，标准 3500 机架兼容）
- 重量：0.48kg
- 安装：3500 机架 TDI 右侧任意槽位，导轨卡扣固定
- 指示灯：PWR、OK、FAULT、CH1–CH4、DIAG八 LED，故障诊断独立显示
工作原理
- 模块输出高精度 – 24V DC为探头供电，纹波 < 10mV；
- 探头间隙变化转换为微弱信号，经宽频放大→智能线性化→动态温度补偿→低通滤波→故障诊断→输出；
- 实时监测探头状态，异常立即触发DIAG 故障报警，精准定位故障通道。
优势亮点
- 超高精度超低温漂：线性误差 <±0.2%，漂移 < 0.003%/℃，长期免校准
- 宽频响应：0～15kHz，捕捉高频振动与瞬态冲击
- 智能故障诊断：自动识别探头断线 / 短路 / 间隙异常，精准报警
- 强化抗振耐用：10g 抗振，接头寿命长，适配恶劣工况
适用行业
- 电力：超临界 / 超超临界汽轮发电机、重型燃气轮机高精度监测
- 油气：大型 LNG 压缩机、乙烯压缩机关键轴振 / 位移保护
- 化工：高温高压核心机组高精度状态监测
- 冶金：大型轧机、制氧机高速电机精密振动测量
型号系列
- 归属 Bently Nevada 3500 系列，子系列 3500/70 电涡流前置器
- 同系列型号：3500/70-01-00（标准型）、3500/70-01-01（防爆型）
安装要求
- 安装于 3500/22 右侧槽位，远离强电磁干扰源
- 探头电缆采用专用高屏蔽铠装延伸电缆，接头紧固到位
- 工作环境通风良好，温度 < 70℃，避免高温烘烤
