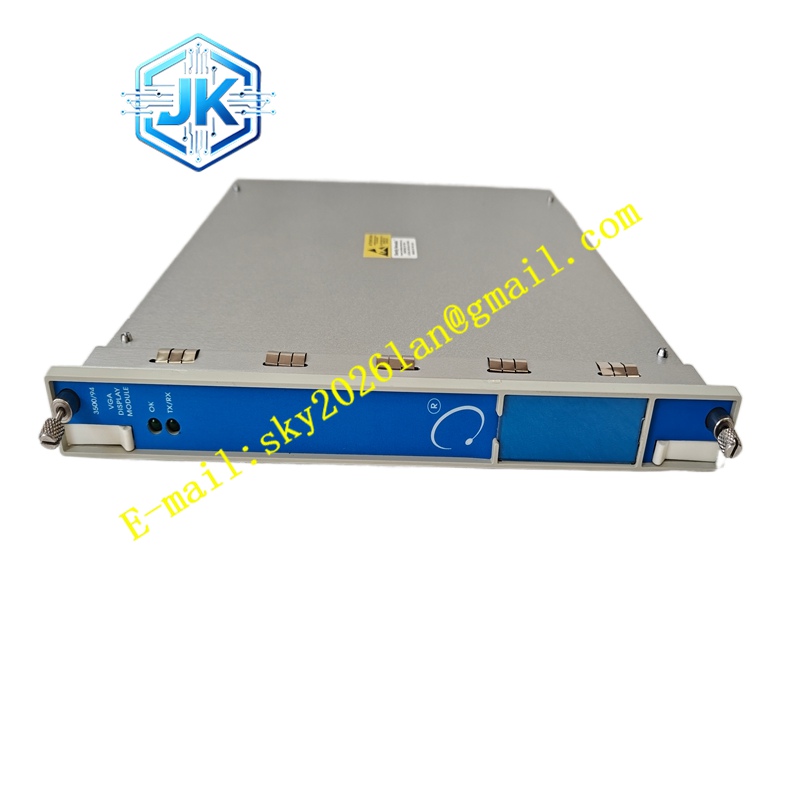

Bently 3500/65‑01‑00 145988‑02
- 功能特点：16 路温度采集通道；兼容三线、四线制 100Ω 铂 RTD，E、J、K、T 型隔离尖端热电偶；支持单通道独立选择传感器类型；可测量单点温度、两点温差；警告、危险两级报警，报警延时软件可调；传感器回路断线、短路故障完整诊断；通道分组 LED 状态指示灯；支持热插拔；支持 TMR 三重冗余架构；每通道可配置 4‑20mA 模拟量输出；接线依靠外部 I/O 端子板；测量报警状态上传机架，驱动继电器输出联锁信号。
- 技术规格与性能参数
- 机架占用槽位：全高单槽位
- 通道数量：16 通道
- RTD 输入：100Ω 铂电阻，三线 / 四线兼容
- 热电偶输入：E、J、K、T 型隔离尖端热电偶
- 测量精度：RTD 满量程 ±0.2℃；热电偶满量程 ±0.5℃
- 典型功耗：3.0W
- 工作温度：‑30℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 相对湿度：5%‑95%，无冷凝
- 重量：0.76kg
- 材质构成：铝合金屏蔽金属外壳；FR‑4 阻燃工业印刷电路板；RTD / 热电偶信号调理单元；冷端补偿处理电路；高速 ADC 采样芯片；LED 分组状态指示灯；推拉锁紧金属把手；背部高密度欧式背板连接器；配套外部 I/O 接线端子板。
- 结构特征：全高板卡本体，温度传感器线缆全部接入外部独立 I/O 端子板；板卡正面布置 OK 运行指示灯、通讯收发指示灯、分组通道报警 LED 指示灯；两端装配推拉锁紧金属把手；背部高密度欧式连接器对接机架背板总线；外壳开设散热通风孔，金属壳体实现电磁屏蔽。
- 工作原理：外部端子板接入热电阻或者热电偶信号；板卡内部完成信号调理，热电偶执行冷端温度补偿；模数转换换算实际温度或者温差数值；实测温度与组态报警阈值对比输出警告、危险报警；实时监测传感器回路阻抗识别断线、短路故障；温度数据、报警状态通过背板总线上传机架系统，联动机架继电器输出硬接点报警信号。
- 应用场景：汽轮发电机组轴承金属温度监测；电机定子绕组温度保护；压缩机组轴承、润滑油温度监测；风机、齿轮箱轴承温度过热保护；化工装置大量温度测点集中采集；TMR 三重冗余温度保护项目；存量机组备件替换Baker Hugh…。
- 安装要求：插入机架空闲全高插槽，把手完全锁死到位；RTD、热电偶测温线缆接入配套外部 I/O 端子板；热电偶补偿导线严格匹配分度号；测温线缆与动力电缆分开敷设，屏蔽层单端接地；组态软件配置传感器类型、量程、报警阈值；上电确认通道无传感器故障报警，校验冷端补偿状态。
- 使用注意事项：热电偶回路禁止随意延长普通铜导线，必须使用对应分度号补偿导线；RTD 三线、四线接线方式组态必须和现场接线保持一致；外部端子板接线断电插拔；禁止拆解金属屏蔽外壳；定期检查端子紧固状态，避免接触不良带来温度测量漂移。
