描述

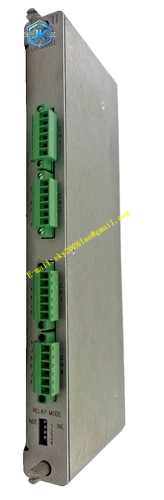

Bently 3500/64M 176449‑05
技术规格 4 路动态压力输入通道；适配本特利动态压力传感器；模块功耗 9W；工作温度‑30℃~+65℃；存储温度‑40℃~+85℃；频率响应 0.1Hz‑5000Hz；占用机架 2 个插槽；外形尺寸 267mm×76mm×229mm；防护等级 IP20；UL、CE、SIL2 安全认证。
功能特点 采集高频动态压力脉动完整波形；计算压力脉动幅值、峰值参数；每通道警告、危险报警阈值软件可编程；传感器故障、电缆故障自诊断；前面板 LED 状态指示灯；背板总线上传动态波形、测量数值、报警信息；对接 System‑1 软件开展压力脉动故障分析。
应用场景 离心压缩机、汽轮机压力脉动在线监测；石油化工、电力透平机组 TSI 保护；设备腔体、管道动态压力波动监测；旋转机械压力脉动故障诊断。
性能参数 支持键相相位同步采集压力波形；工作湿度 5%‑95% 无凝露；背板总线供电；报警逻辑联动机架继电器模块。
材质构成 铝合金金属外壳；高频信号处理 FR‑4PCB 电路板；阻燃工程塑料前面板；镀金背板连接器；高频信号接线端子。
结构特征 机架插卡式模块化；前面板配置状态 LED 指示灯；后部背板总线通讯接口；标准 3500 机架卡件外形。
工作原理 接收动态压力传感器输出高频压力信号，高速 ADC 单元采集动态压力波形，计算压力脉动各类特征参数，与软件预设报警阈值比对，波形与测量数据上传机架总线，供给上位软件开展故障分析。
安装要求 模块安装于 3500 机架插槽；动态压力传感器信号线缆屏蔽敷设，远离动力电缆；需要键相相位同步采集波形时，键相信号接线严格执行规范；背板连接器锁紧到位。
使用注意事项 严禁带电插拔模块；动态压力输入禁止超量程过载；传感器电缆使用原厂匹配线缆，禁止随意加长；模块固件版本与机架配置软件版本匹配；定期校验动态压力采集精度。
