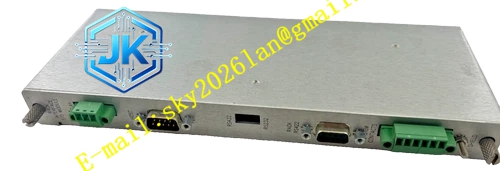

Bently 3500/62‑01‑00 136499‑01
技术规格 6 路独立过程量采集通道；输入信号支持 4‑20mA、‑10VDC~+10VDC；内部 I/O 端子版本；模块功耗 8W；工作温度‑30℃~+65℃；存储温度‑40℃~+85℃；测量精度 ±0.15% 满量程；响应时间小于 1s；占用机架 2 个插槽；外形尺寸 267mm×76mm×229mm；防护等级 IP20；UL、CE、SIL2 安全认证；每通道内置 250mA 快速熔断保险丝。
功能特点 每通道信号类型通过软件自由切换电压或者电流；警告、危险两级报警阈值软件可编程；通道报警逻辑可以联动机架继电器模块输出联锁；内置硬件故障自诊断功能；前面板 LED 状态指示灯；背板总线上传全部测量数据；可选型本安防爆内部安全栅版本；仅处理静态工艺信号，不支持动态波形采集分析。
应用场景 压缩机进出口压力、润滑油压力监测；机组介质流量、油站液位工艺参数监控；汽轮机蒸汽压力监测；石油化工、电力旋转机组 TSI 系统工艺量联锁保护；接收第三方变送器 4‑20mA 信号完成机组保护联锁。
性能参数 电流输入回路内置 250mA 快熔保险丝；电压输入阻抗大于 10MΩ；工作湿度 5%‑95% 无凝露；背板总线供电；每个通道报警参数独立设置。
材质构成 铝合金金属外壳；FR‑4 工业级 PCB 电路板；阻燃工程塑料前面板；镀金铜合金背板连接器；磷铜镀金接线端子；板载快速熔断保险丝器件。
结构特征 机架插卡式模块化结构；前面板配置 LED 状态指示灯；I/O 接线为机架后部内部端子；外形尺寸适配 3500 标准机架插槽。
工作原理 现场变送器输出 4‑20mA 或者电压信号送入模块，信号调理电路完成滤波、模数转换，内部逻辑单元将实测数值和软件预设报警阈值对比，产生报警逻辑输出至机架继电器模块，全部测量数据上传机架系统总线供上位软件读取。
安装要求 安装于 3500 机架插槽；电流输入回路禁止接入高压电压信号；信号线缆屏蔽层单端接地；信号线远离大功率动力电缆；内部端子版本不可搭配外部端子配件；背板连接器锁紧到位。
使用注意事项 禁止带电插拔模块；电流输入回路严禁接入高压；保险丝损坏必须更换同规格 250mA 快熔保险丝；该模块只处理静态信号，振动动态波形信号禁止接入本模块；模块固件版本必须和机架配置软件版本匹配。
