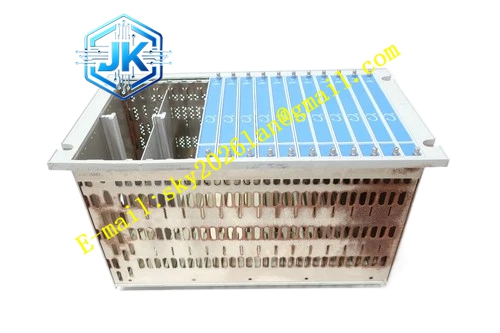

Bently 3500/60‑03‑00 133835‑01
技术规格：6 路独立测量通道；支持 Pt100、Ni120、Cu10 热电阻，E/J/K/T 型热电偶；模块功耗 7W；工作环境温度‑30℃~+65℃；存储温度‑40℃~+85℃；隔离版本通道间 250VDC 隔离；单通道阻抗≥10MΩ；Pt100 测温范围‑200℃~+850℃；热电偶 E 型‑100℃~+1000℃；测量精度 ±0.13% 满量程；响应时间小于 1s；占用机架 2 个插槽；尺寸 267mm×76mm×229mm；防护等级 IP20；认证 UL、CE、SIL2 安全认证。
功能特点：支持单通道独立配置热电偶或者热电阻，通道可混合输入；支持温度、温差两种测量模式；支持高、低报警危险阈值软件可编程；支持 TMR 三冗余表决，规避单点故障；通过机架配置软件完成参数下载；具备硬件故障自诊断，模块故障、传感器断线可触发系统报警；无 4‑20mA 记录仪输出；故障状态 LED 面板指示灯直观显示状态。 应用场景：汽轮机、压缩机、风机、泵组轴承金属温度监测；电机定子绕组温度监测；机组润滑油、蒸汽工艺温度监测；电力、石化、煤化工旋转机械设备 TSI 保护系统；满足 API670 工业机组保护项目现场使用Baker Hugh…。
性能参数：热电阻支持 3 线、4 线接线方式；热电偶冷端补偿内置；报警参数每个通道独立设定；湿度工作范围 5%‑95% 无凝露；背板取电 5VDC、±15VDC；不支持外部记录仪模拟量输出。
材质构成：金属外壳为铝合金冲压壳体；内部电路板为 FR‑4 工业级 PCB 板；前面板工程阻燃塑料；背板连接器镀金铜合金；接线端子磷铜镀金。
结构特征：机架插卡式模块化结构；前面板配置状态 LED 指示灯；后部通过背板总线与机架电源、网关通讯；支持内部端子 I/O 版本；整体为 3500 标准卡件外形，直接插入 3500 机架插槽。
工作原理：接收现场 RTD、热电偶微弱温度信号，板载信号调理电路完成信号放大、滤波、冷端补偿，ADC 模数转换，内部逻辑与软件设定报警阈值对比，输出报警逻辑至机架继电器模块，同时温度数据上传系统总线，供上位 System‑1 软件读取显示。
安装要求：安装于 Bently 3500 标准 14 槽机架内部；TMR 三冗余组态时三块模块必须相邻插槽安装；机架工作环境避免粉尘、腐蚀性气体；接线区分热电偶、热电阻信号，严格屏蔽布线；隔离版本与非隔离版本不可混用；信号电缆远离动力电缆，防止电磁干扰；模块完全插入插槽，背板连接器锁紧到位。
使用注意事项：热电偶接线必须区分正负极；热电阻严格区分 3 线、4 线接法；模块不可带电插拔；配置参数必须使用官方 3500 机架配置软件下载；通道间隔离版本最大承受 250VDC，不可超压输入；传感器断线模块会直接报通道故障，需要定期校验测温回路；存储环境避免高温高湿。
