Bently 3500/53-03-01

描述

Bently 3500/53-03-01

技术规格

功能特点

• 三通道冗余设计：单模块集成三路独立转速监测通道，配合2-out-of-3表决逻辑，消除单点传感器故障导致的保护失效
• CSA防爆认证：通过CSA/NRTL/C Class I Div 2认证，满足石油化工等危险区域的电气安全要求
• 高速响应保护：从检测到超速到继电器触点动作，总响应时间小于10毫秒，满足API 612对超速保护响应速度的严苛要求
• 高精度转速测量：转速测量精度高达±0.01%，在99,999 RPM满量程下分辨率达到1 RPM
• 灵活表决配置：支持2-out-of-2或2-out-of-3表决逻辑可编程配置，适应不同安全完整性等级要求
• 独立继电器输出：每通道配备独立SPDT继电器，可直接驱动跳闸电磁阀，实现真正的冗余跳闸回路
• 事件顺序记录：支持SOE时间戳记录，精度达1毫秒，为事故追溯提供精确的时间线

应用场景

• 石化装置防爆区压缩机保护：在乙烯、丙烯等可燃介质压缩机组上，提供符合防爆要求的三冗余超速保护
• 燃气轮机紧急停机系统：作为ETS系统的核心组件，三路独立转速信号通过2-out-of-3表决，确保任何单点故障不会导致拒动或误动
• 汽轮机超速保护：在大型火电厂汽轮发电机组中，三冗余设计满足电网对机组保护系统可靠性的最高要求
• 海上平台关键泵组：平台空间受限且存在可燃气体，CSA认证满足海上安全规范，三冗余设计降低维护需求
• LNG液化装置膨胀机保护：在低温、可燃环境下，为高速膨胀机提供高可靠性的超速监测与保护

性能参数 模块每通道独立进行转速测量与报警判断，三通道测量值通过内部表决逻辑进行一致性校验。当两路或三路通道同时检测到超速时，才触发最终跳闸输出。每通道频率响应支持1至255事件/转，最大输入频率20kHz。自动阈值模式支持输入信号频率高于0.0167Hz，最小信号幅度1V峰峰值。手动阈值可在+9.9Vdc至-23.9Vdc范围内选择。迟滞量可在0.2V至2.5V范围内编程设置。报警时间延迟小于30毫秒（输入频率高于300Hz时）。每通道独立提供+4至+20mA记录器输出。

材质构成 模块在标准材质基础上，针对防爆要求进行了强化。所有可能产生火花的继电器与开关触点均采用防爆封装。内部PCB涂覆三防漆厚度增加至50μm以上，防止可燃性气体渗透至元件内部。模块外壳接地连续性经过CSA严格测试，接地阻抗小于0.1Ω。继电器触点采用银氧化镉材料，具备优良的抗电弧侵蚀性能。线圈骨架为耐高温聚酰胺材料。模块外壳采用阻燃ABS工程塑料，符合UL94 V-0阻燃等级。

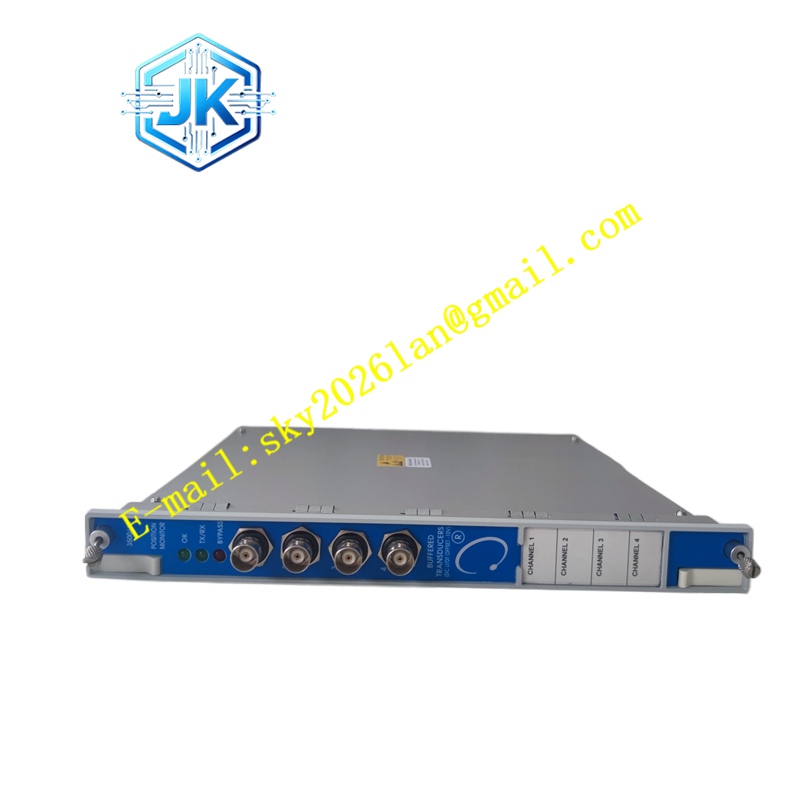

结构特征 模块为全高设计，前部面板设有OK LED（绿色，模块正常运行指示）、TX/RX LED（通信指示）及每通道独立的Alarm LED（红色，通道报警指示）。模块配备三个BNC缓冲输出接口，分别对应三通道的原始传感器信号。后部I/O模块提供三通道独立的传感器输入端子、继电器输出端子及记录器输出端子。每通道继电器为环氧树脂密封型，具备独立消弧电路。模块右侧预留有扩展接口，可并联安装多块同型号模块以满足更大规模冗余需求。

工作原理 三通道独立工作原理与单通道相同：来自三个独立转速传感器的脉冲信号分别进入各自通道的信号调理电路。每通道内置-24Vdc恒流源为电涡流前置器供电。脉冲信号经过整形、滤波后由高速计数器计数，微处理器计算实时转速。三通道的转速值分别与用户设定的Danger阈值比较，产生三个独立的报警状态。内部表决逻辑电路对三个状态进行2-out-of-3表决：当至少两路通道同时检测到超速时，才驱动各自通道的继电器动作，输出跳闸信号。这种设计确保单路传感器故障或单路模块内部故障不会导致误跳车或拒动。
