描述

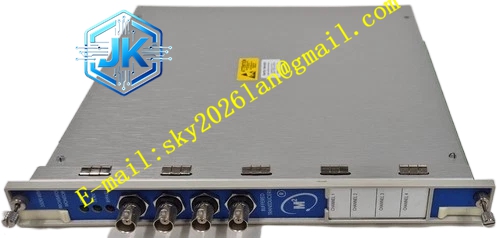

Bently 3500/53-01-00
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada（贝克休斯旗下） |
| 系统平台 | 3500系列机械保护系统 |
| 产品类型 | 电子超速检测系统模块 |
| 通道配置 | 单通道 |
| 机构认证 | 无 |
| 输入信号 | 来自接近式探头或磁电式传感器的单通道信号 |
| 输入电压范围 | +10.0V至-24.0V |
| 输入阻抗 | 20kΩ |
| 传感器供电 | -24Vdc，40mA（最大） |
| 转速测量范围 | 1至99,999 RPM |
| 最大输入频率 | 20kHz |
| 转速精度 | 小于100rpm时±0.1rpm；100至10,000rpm时±1rpm；10,000至99,999rpm时±0.01% |
| 事件/转 | 支持1至255事件/转可编程配置 |
| 报警设定值 | 可配置低速报警、超速报警（Alert）及超速危险（Danger）设定点 |
| 记录器输出 | +4至+20mA，与模块全量程转速成比例 |
| 继电器输出 | 单刀双掷（SPDT）继电器，常态励磁或常态失电可选 |
| 继电器触点额定值 | 直流：最大切换功率120W，最大切换电流5A，最大切换电压30Vdc；交流：最大切换功率600VA，最大切换电流5A，最大切换电压250Vac |
| 功耗 | 典型值8.0W |
| 工作温度 | -30°C至+65°C |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 95%（非冷凝） |
| 模块尺寸 | 241.3mm×24.4mm×241.8mm |
| 模块重量 | 0.82kg |
功能特点
- 高速响应保护：从检测到超速到继电器触点动作，总响应时间小于10毫秒，满足API 612对超速保护响应速度的严苛要求
- 高精度转速测量：采用高速计数器与精密时钟电路，转速测量精度高达±0.01%，在99,999 RPM满量程下分辨率达到1 RPM
- 灵活阈值配置：支持低速报警、超速预警（Alert）及超速危险（Danger）三级设定点独立编程，阈值范围0至100%满量程
- 继电器直接输出：内置SPDT继电器，可直接驱动跳闸电磁阀或ESD系统，无需额外继电器模块，减少系统响应层级
- 多传感器兼容：支持Bently Nevada 3300系列电涡流传感器、3300 16mm高温电涡流传感器及磁电式转速传感器
- 事件顺序记录：支持SOE时间戳记录，精度达1毫秒，为事故追溯与保护系统动作分析提供数据支撑
- 自动阈值检测：支持自动阈值模式，根据输入信号幅度自动优化触发电平，适应传感器信号衰减或安装间隙变化
应用场景
- 汽轮机超速保护：作为汽轮机紧急跳闸系统（ETS）的核心组件，在转速超过110%额定转速时立即触发停机，防止转子因离心力过大而解体
- 燃气轮机转速监测：监测燃气轮机启动、运行及停机全过程转速，在甩负荷等异常工况下提供超速保护
- 离心压缩机防超速：监测压缩机转速，防止因调速系统故障导致转速飞升，保护高速叶轮与密封系统
- 大型泵组转速联锁：监测泵组转速，在转速异常升高时切断电机电源，防止泵体损坏与管路超压
- 试验台架转速保护：在旋转机械试验台架上，为被试设备提供独立、高可靠的超速保护
性能参数 模块频率响应支持1至255事件/转，最大全量程99,999 RPM，最大输入频率20kHz。自动阈值模式支持输入信号频率高于0.0167Hz，最小信号幅度1V峰峰值。手动阈值可在+9.9Vdc至-23.9Vdc范围内选择，最小信号幅度500mV峰峰值。迟滞量可在0.2V至2.5V范围内编程设置。报警时间延迟小于30毫秒（输入频率高于300Hz时）。继电器触点寿命在额定负载下不少于100,000次操作。
材质构成 模块主体采用镀锌钢板框架结构，表面环氧粉末喷涂处理，具备优良的防腐蚀性能。继电器触点采用银氧化镉材料，具备优良的抗电弧侵蚀性能与抗熔焊能力。线圈骨架为耐高温聚酰胺材料，长期通电温升稳定。模块外壳采用阻燃ABS工程塑料，符合UL94 V-0阻燃等级。内部PCB采用三防漆涂覆工艺，防潮、防盐雾、防霉菌，适用于沿海及化工恶劣环境。电路板采用FR-4环氧树脂玻纤基材，六层PCB设计。
结构特征 模块为全高设计，分为前部超速检测主板与后部I/O模块两部分。前部面板设有OK LED（绿色，模块正常运行指示）、TX/RX LED（通信指示）、Alarm LED（报警指示）及Bypass LED（旁路模式指示）。模块配备一个BNC缓冲输出接口，提供原始传感器信号缓冲输出。后部I/O模块提供传感器输入端子、继电器输出端子及记录器输出端子。继电器为环氧树脂密封型，具备消弧电路，适合驱动感性负载。
