描述

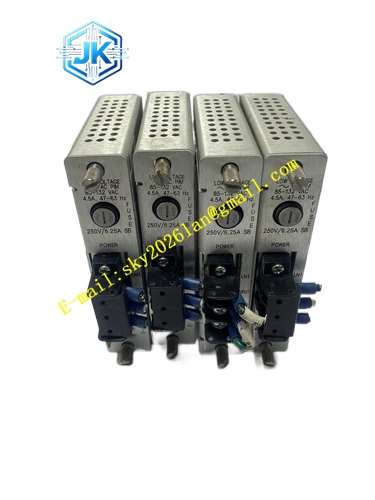

Bently 3500/50‑01‑00‑01 133388‑02
- 功能特点：3 路独立转速 / 键相位采集通道；兼容磁电转速传感器、霍尔效应转速传感器；实时测量机组转速，输出键相位同步信号；支持零转速检测，用于盘车逻辑；警告、危险两级转速报警，报警延时软件可调；传感器回路故障诊断；板载绿色弹簧可插拔接线端子；通道独立 LED 状态指示灯；支持热插拔；支持 TMR 三重冗余；单通道可配置 4‑20mA 转速模拟量输出；键相位信号可通过背板总线供给机架其它监测模块做相位计算。
- 技术规格与性能参数
- 机架占用槽位：全高单槽位
- 通道数量：3 通道
- 输入信号：磁电传感器 0‑200mV 交流，霍尔传感器 0‑24V 方波
- 测量转速范围：0‑20000RPM
- 转速测量精度：±1RPM
- 典型功耗：6.9W
- 工作温度：‑30℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 重量：0.81kg
- 材质构成：铝合金电磁屏蔽外壳；FR‑4 阻燃工业印刷电路板；转速脉冲信号调理处理单元；脉冲计数芯片；板载绿色弹簧可插拔接线端子；LED 通道状态指示灯；推拉锁紧金属把手；背部高密度欧式背板总线连接器。
- 结构特征：全高规格板卡，板卡外侧直接装配多组绿色弹簧可插拔接线端子；正面布置 3 组通道状态 LED 指示灯，运行故障指示灯；两端推拉锁紧金属把手；背部高密度欧式连接器对接机架背板总线；外壳开设大面积散热通风孔，金属壳体屏蔽电磁干扰。
- 工作原理：板载端子接收转速传感器脉冲信号；内部完成信号整形、脉冲计数换算机组实际转速；识别键相位标记脉冲，生成同步相位基准信号；转速数值和组态报警阈值对比输出警告、危险超速报警；具备零转速逻辑判断；实时监测传感器输入回路识别断线故障；转速、键相位基准信号通过背板总线上传给机架全部模块。
- 应用场景：汽轮发电机组转速、键相位采集；压缩机组转速监测、超速预报警；盘车零转速逻辑判断；振动相位分析基准信号输出；TMR 三重冗余超速保护系统；存量 TSI 备件替换。
- 安装要求：插入机架空闲全高插槽，把手完全锁死到位；转速传感器线缆接入板载弹簧端子；磁电传感器线缆屏蔽层单端接地；转速信号线远离大功率动力电缆；组态软件配置传感器类型、齿轮齿数、转速报警阈值、零转速参数；上电确认通道无传感器故障报警。
- 使用注意事项：磁电传感器和霍尔传感器组态参数需要区分；板载弹簧接线端子断电插拔；禁止拆解铝合金屏蔽外壳；齿轮齿数组态必须和现场测速齿轮实际齿数完全一致；定期检查接线端子紧固状态。
