描述

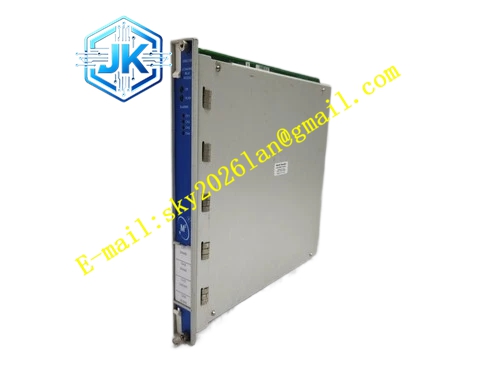

Bently 3500/46M
技术规格
- 通道数：4个独立监测通道，通道成对编程（1和2、3和4）
- 输入信号：位移传感器（Proximitor）、3500 SMAG定子安装气隙传感器
- 核心监测功能：水电机组径向振动、气隙监测、安全销失效报警
- 信号处理：通频滤波（0.25X至500Hz）、间隙滤波、1X/NX矢量合成
- 通信接口：3500框架内部通信，需配合3500/22M TDI模块
- 供电要求：-24 VDC传感器供电，气隙通道需独立外部电源
- 安装结构：标准3500框架插槽安装，支持带电热插拔
- 工作温度：-20°C至+65°C
- 存储温度：-40°C至+85°C
- 湿度：95%，非冷凝
功能特点
- 专为水力发电行业优化设计，适应水电机组在复杂水力载荷下的机械健康评估需求
- 能够无缝接入SMAG气隙传感器，实时计算并监测发电机定转子间隙
- 独特的算法将轴间隙变化与NX幅值结合，精准驱动安全销失效报警
- 提供适用于低转速机器的频率响应特性，水轮机/水轮发电机经常运行在100 RPM或更低转速
- 特殊的信号处理和跟踪滤波功能，允许检测基本负载区运行、剪力销失效等与水电相关的状态
- 支持软件组态，更换备件后可通过加载原有组态文件快速恢复系统功能
应用场景
- 水轮发电机组径向振动监测：实时采集主轴瓦振动、摆度等关键参数，实现机械保护与预测性维护
- 发电机气隙动态监测：在不侵入发电机内部的情况下，连续监测定转子间隙的静态值与动态变化，预防因大轴弯曲或轴承磨损导致的扫膛事故
- 老旧系统维保与关键备件替换：针对运行多年的3500系统，提供原厂规格模块替换，极大缩短停机时间
性能参数
- 频率响应：0.25X至500Hz通频滤波
- 信号处理能力：支持1X/NX矢量合成
- 报警响应：可配置警戒和危险报警阈值
- 数据通信：通过3500框架背板与TDI模块实现高速数据交换
材质构成
- 外壳材料：工业级金属外壳，电磁屏蔽设计
- 电路板：多层PCB，表面conformal涂层防护
- 连接器：镀金触点，确保长期稳定的信号连接
结构特征
- 标准3500机架插槽安装，与3500系列其他模块无缝集成
- 模块化设计，支持热插拔更换
- 前面板配备状态指示灯，直观显示模块运行状态
- 后部边缘连接器与机架背板连接，实现电源、信号和通信的集成
工作原理 模块通过位移传感器和SMAG气隙传感器获取原始信号，对信号进行调理、滤波和放大处理。内部处理器计算各种振动和位置参数，并将这些值与用户设定的报警阈值进行比较。当测量值超过警戒或危险设定点时，模块触发相应的报警输出，通过继电器模块驱动外部保护装置。同时，模块将处理后的数据通过机架背板传输至TDI模块，实现与上位系统的通信。
安装要求
- 将模块插入3500机架的指定插槽，直至后部边缘连接器完全插入背板
- 拧紧前面板固定螺钉，确保模块与机架接地良好
- 在模块后方的对应插槽安装匹配的I/O模块，用于现场传感器接线
- 使用双绞屏蔽电缆连接现场传感器，屏蔽层在机架端单点接地
- 气隙传感器通道需要独立的外部电源供电
使用注意事项
- 该模块专为水电机组设计，不适用于所有类型的旋转机械
- 配置报警参数时应充分考虑水电机组在启动、运行和停机过程中的特性
- 气隙监测通道需要额外的外部电源，安装时应确保电源稳定可靠
- 定期检查传感器连接，确保信号传输可靠
- 在进行模块更换或维护时，应确保系统处于旁路状态，避免误触发保护动作
