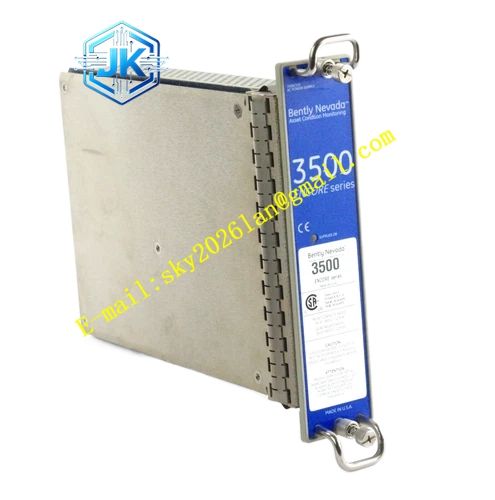

Bently 3500/42M‑01‑00 176449‑02
- 功能特点：4 路独立可编程采集通道；兼容电涡流探头、速度传感器、加速度传感器；支持径向振动、轴向位移、速度、加速度、偏心、差胀测量；警告危险两级报警，延时软件可调；传感器断线短路故障诊断；板载绿色弹簧可插拔接线端子；通道独立 LED 指示灯；支持热插拔；支持 TMR 三重冗余；通道可配置 4‑20mA 模拟量输出。
- 技术规格与性能参数
- 机架占用槽位：全高单槽位
- 通道数量：4 通道
- 涡流输入范围：‑10V ~ +10V；地震传感器输入：±5V
- 频率响应：0.5Hz‑15kHz
- 测量精度：满量程 ±1%
- 典型功耗：7.7W
- 工作温度：‑30℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 重量：0.88kg
- 材质构成：铝合金屏蔽金属外壳；FR‑4 阻燃印刷电路板；多类型传感器信号调理电路；高速 ADC 采样芯片；板载绿色弹簧可插拔接线端子；LED 状态指示灯；推拉锁紧金属把手；背部高密度欧式背板连接器。
- 结构特征：全高板卡，板卡外侧直接装配多组绿色弹簧可插拔接线端子；正面布置 4 组通道状态 LED 指示灯，运行故障指示灯；两端推拉锁紧把手；背部高密度欧式连接器对接机架背板总线；外壳开设散热通风孔。
- 工作原理：板载端子接收涡流、速度、加速度传感器信号；内部完成信号调理、滤波、积分运算换算物理量；和组态报警阈值对比输出警告危险报警；实时检测传感器回路故障；数据与报警状态上传机架背板总线。
- 应用场景：机组改造项目，减少外部端子板安装；风机、泵组瓦振与轴振同时监测；齿轮箱振动冲击监测；机柜空间狭小的海外项目；TMR 三重冗余保护；备件替换。
- 安装要求：插入机架空闲全高插槽，把手完全锁死；传感器线缆直接接入板载弹簧端子；线缆屏蔽层单端接地；信号线远离动力电缆；组态匹配传感器类型、灵敏度、量程；上电确认通道无传感器故障报警。
- 使用注意事项：板载弹簧端子必须断电插拔；组态传感器参数必须和现场实际传感器型号保持一致；禁止拆解金属外壳；定期检查接线端子紧固状态。
