描述

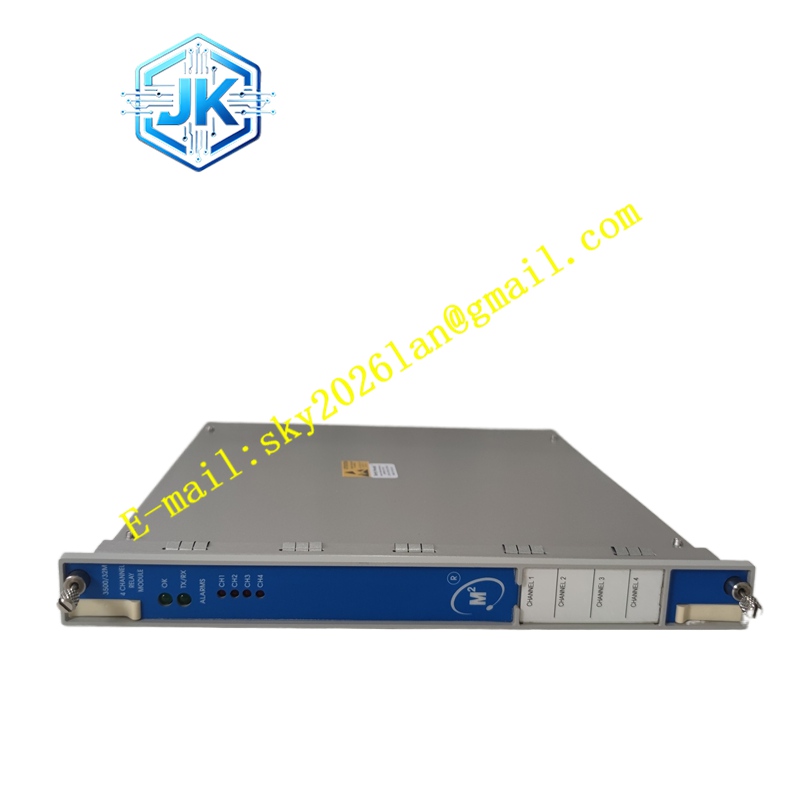

Bently 3500/42-01-01
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada |
| 产品系列 | 3500/42M Proximitor/Seismic Monitor |
| 通道数量 | 4个独立通道，成对编程 |
| I/O模块类型 | 01 = 带内部端子的电涡流/地震式I/O模块 |
| 机构认证 | 01 = CSA/NRTL/C（Class I, Division 2） |
| 输入信号类型 | 电涡流（Proximity）：-2V至-18Vdc；速度/加速度（Seismic）：AC毫伏信号 |
| 传感器供电 | 内置-24Vdc恒流源，每通道最大约35mA |
| 测量参数 | 径向振动、推力位置、差胀、偏心度、加速度、速度、轴绝对振动、圆形可接受区 |
| 频率响应 | 0.5Hz至10kHz（可软件配置高通/低通滤波器） |
| 测量精度 | ±0.33%满量程（典型值，25°C），±1%满量程（最大值） |
| 报警输出 | 每通道独立：Alert（预警）、Danger（危险）两组设定点 |
| 变送输出 | 每通道独立4-20mA（对应主测量值） |
| 缓冲输出 | 每通道同轴连接器，短路保护，输出阻抗550Ω |
| 功耗 | 典型值7.7W |
| 工作温度 | 0°C至+65°C |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 20%至80%RH（无冷凝） |
| 模块尺寸 | 241.3mm×24.4mm×241.8mm |
| I/O模块尺寸 | 241.3mm×24.4mm×99.1mm |
| 模块重量 | 0.91kg |
| I/O模块重量 | 0.20kg |
功能特点
- 双类型传感器兼容：同时支持电涡流位移传感器与地震式速度/加速度传感器输入，一模块覆盖振动与位置监测需求
- 内置探头供电：集成-24Vdc恒流源，可直接驱动3300 XL系列一体化前置器，无需外部电源分配器，减少接线节点与故障点
- 多参数灵活配置：每个通道对可编程实现两种不同的监测功能，例如通道1-2监测径向振动，通道3-4监测推力位置
- 高精度信号处理：采用真有效值（RMS）与峰值检测算法，配合可配置的高通/低通滤波器，有效隔离无关频率成分
- TMR冗余支持：支持三重模件冗余（2oo3）配置，配合专用背板或接线盒，消除单点故障导致的误跳车或拒动风险
- 瞬态数据捕获：内置大容量缓冲区，自动记录启停机全过程波形、Bode图及轴心轨迹，为故障诊断提供黑匣子数据
- 危险区域合规：通过CSA/NRTL/C Class I Div 2认证，可在存在可燃性气体的非密闭区域安全运行
应用场景
- 汽轮发电机组轴承振动监测：采用电涡流传感器测量轴相对振动，配合键相器模块进行1X/2X矢量分析，识别不平衡、不对中、油膜涡动等故障
- 燃气轮机推力轴承保护：监测推力盘位置，防止因轴向力异常导致推力瓦烧毁
- 石化离心压缩机状态监测：利用双阈值功能，Alert信号送DCS提醒操作员调整工况，Danger信号直接硬线连接至ESD系统紧急停机
- 大型电机壳体振动监测：连接330500系列Velomitor速度传感器，监测电机外壳振动速度有效值，符合ISO 10816标准
性能参数 模块动态范围大于80dB，采样频率最高可达每通道每秒1024个样本。4-20mA变送输出分辨率为0.3662μA/bit，室温下误差±0.25%，全温度范围内误差±0.7%。更新率不超过100毫秒。滤波器配置包括：直接滤波器（单极点，-3dB频率4Hz至4000Hz或1Hz至600Hz，精度±1%）、间隙滤波器（-3dB频率0.09Hz）、1X/2X矢量滤波器（恒定Q值，阻带最小衰减-57.7dB）及非1X滤波器（阻带最小衰减-34.9dB）。
材质构成 监测器主板采用六层PCB设计，内层为完整地平面与电源平面，有效抑制高频噪声。表面贴装元件采用工业级温度范围器件（-40°C至+85°C等级）。I/O模块端子采用磷青铜镀金材质，接触电阻低且抗氧化。模块外壳为镀锌钢板，表面环氧粉末涂层，盐雾试验通过ASTM B117 500小时标准。同轴连接器为镀金BNC接口，保证高频信号传输完整性。
结构特征 模块为全高设计，分为前部监测器主板与后部I/O模块两部分。前部面板设有OK LED（绿色，模块正常运行指示）、TX/RX LED（通信指示）及Bypass LED（旁路模式指示）。每个通道配备一个BNC缓冲输出接口，方便接入便携式分析仪进行信号验证而无需中断监测系统。后部I/O模块采用笼式弹簧端子，内部端子设计意味着传感器线缆直接接入模块后部，无需额外外部端子排，节省柜内空间。
工作原理 来自电涡流前置器的-2V至-18Vdc信号或来自地震传感器的AC毫伏信号，首先进入输入阻抗为10kΩ的信号调理电路。内置-24Vdc恒流源为电涡流前置器提供工作电源。信号经过抗混叠滤波、放大、解调后，由模数转换器转换为数字量。数字信号处理器（DSP）运行可配置算法，计算位移峰峰值、速度有效值、加速度峰值等静态值。这些静态值与用户通过组态软件设定的Alert和Danger阈值进行实时比较。当阈值被超越时，模块通过背板向继电器模块发送报警状态，同时驱动前面板LED指示，并通过4-20mA输出将测量值传送至过程控制系统。
