描述

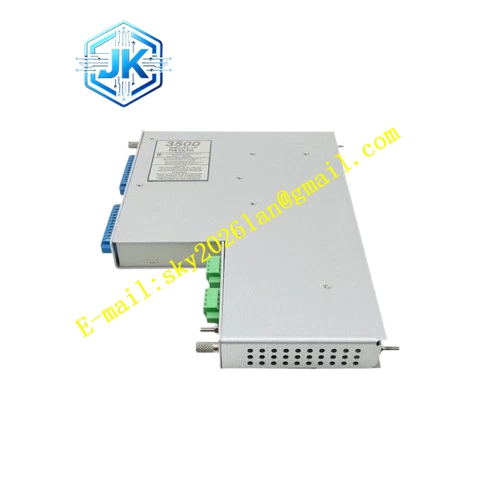

Bently 3500/40M‑01‑00 140734‑01
- 功能特点：4 路独立涡流采集通道；支持径向振动、轴向推力位移、偏心、差胀、REBAM 测量；警告、危险两级报警，报警延时软件可调；传感器断线短路故障诊断；通道状态 LED 指示灯；支持热插拔；支持 TMR 三重冗余；单通道可输出 4‑20mA 模拟量；接线依靠外部端子板。
- 技术规格与性能参数
- 机架占用槽位：全高单槽位
- 通道数量：4 通道
- 输入信号：‑10V ~ +10V 涡流前置器输出
- 频率响应：0.5Hz‑10kHz
- 系统测量精度：满量程 ±1%
- 典型功耗：7.2W
- 工作温度：‑30℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 重量：0.82kg
- 材质构成：铝合金屏蔽金属外壳；FR‑4 阻燃印刷电路板；涡流信号调理芯片；高速 ADC 采样单元；LED 状态指示灯；推拉锁紧金属把手；背部高密度欧式背板连接器；配套独立外部 I/O 接线端子板。
- 结构特征：全高板卡本体，传感器信号线不直接接板卡，全部连接外部 I/O 端子板；板卡正面布置通道状态 LED 指示灯、运行故障指示灯；两端推拉锁紧把手；背部高密度欧式连接器对接机架背板总线；外壳开设散热通风孔。
- 工作原理：外部端子板引入涡流前置器电压信号；板卡内部完成信号调理、滤波、模数转换，换算振动位移物理量；对比组态报警阈值输出警告危险报警；实时检测传感器回路故障；测量与报警数据通过背板总线向外传输。
- 应用场景：大型火电汽轮机组 TSI 系统；化工大型压缩机组保护；机柜需要集中端子柜布线项目；TMR 三重冗余保护项目；备件替换。
- 安装要求：插入机架空闲全高插槽，把手锁紧；传感器线缆接入配套外部 I/O 端子板；线缆屏蔽层单端接地；信号线远离动力电缆；组态匹配探头灵敏度、量程、报警阈值；上电确认无传感器故障。
- 使用注意事项：只适配 3300XL 系列前置器；外部端子板接线断电操作；不可拆解金属外壳；定期检查端子板接线紧固；组态灵敏度参数必须和现场探头型号严格匹配。
