描述

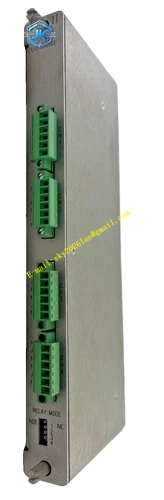

Bently 3500 25-01-01-CN
技术规格
- 模块类型：键相器 (Keyphasor)
- 区域合规：CN 认证
- 输入通道：支持单通道或双通道键相信号输入
- 插槽要求：机架任意监测器插槽
功能特点
- 本地化合规：通过了中国国内相关的计量、安全及 EMC（电磁兼容）认证，满足国内安监局及环保部门的审查要求。
- 相位参考：为振动分析提供精确的“每转一次”参考标记，用于确定不平衡、不对中等故障的角度位置。
- 宽范围适配：兼容 Bently Nevada 3300 XL 系列等多种电涡流传感器。
应用场景
广泛应用于国内各类旋转机械的状态监测系统，用于生成轴心轨迹图、极坐标图及进行动平衡计算。
性能参数
- 工作温度：-30°C 至 +65°C
- 输入阻抗：≥ 50 kΩ
- 存储温度：-40°C 至 +85°C
- 抗干扰等级：符合国内工业级 EMC 标准
材质构成
采用符合国内 RoHS 环保标准的无铅焊接工艺，外壳材料具备国内消防阻燃认证。
结构特征
标准全高度模块，前面板提供键相信号有效指示灯，外观带有明确的“CN”标识。
工作原理
对传感器信号进行调理，当信号幅值超过设定的阈值时，产生一个与轴旋转同步的数字脉冲，该脉冲的上升沿对应轴上的物理参考标记（如键槽）。
安装要求
安装在机架任意监测器插槽。需通过 3500 配置软件设置正确的传感器类型和触发阈值。
使用注意事项
确保键相探头的安装间隙在传感器的线性范围内。若键相信号不稳定，需检查探头安装及电缆连接。
