描述

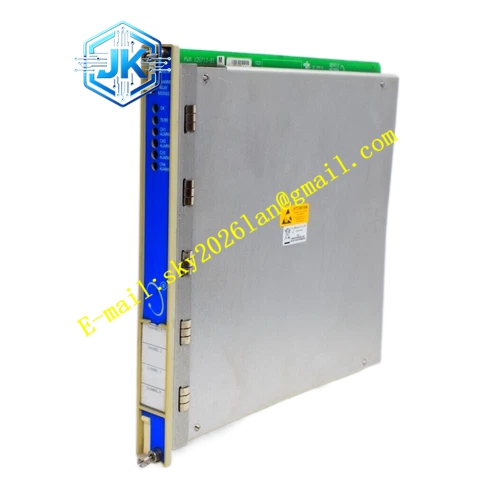

Bently 3500/20‑01‑01‑00 125744‑02
- 功能特点：本特利专有机架总线协议，下发组态参数，采集机架全部模块测量报警数据；自带 RS232/RS422 串口以及内置调制解调器；可外接 TDXnet、TDIX 外部通讯处理器；整机机架硬件自检，输出机架综合故障继电器状态；LED 状态灯显示运行、故障、通讯状态；支持热插拔；模块失效，各个监测模块保护报警输出独立正常运行。
- 技术规格与性能参数
- 机架占用槽位：全高一号槽（紧邻电源）
- 通讯接口：RS‑232 / RS‑422 DB9 接口，内置调制解调器
- 功耗：小于 10W
- 工作温度：‑40℃ ~ +60℃
- 存储温度：‑45℃ ~ +85℃
- 外形尺寸：241.3mm ×24.4mm ×241.8mm
- 单块重量：0.91kg
- 材质构成：铝合金屏蔽金属外壳；FR‑4 阻燃工业电路板；总线协议处理芯片；串口调制解调驱动芯片；LED 状态指示灯；推拉锁紧金属把手；欧式背板总线连接器。
- 结构特征：全高板卡结构，正面配置 DB9 串行通讯接口、钥匙锁开关、运行故障状态指示灯；两侧推拉锁紧把手；背部高密度欧式连接器对接机架背板总线；外壳开设散热通风孔，金属外壳实现电磁屏蔽。
- 工作原理：作为机架背板总线对外网关，转发电脑组态软件指令至机架背板总线上各个监测模块；采集所有模块测量、报警、故障信息向外输出；周期性执行整机硬件自检，汇总机架整体故障状态；串行接口接收外部设备指令完成数据交换；仅处理通讯整机自检，不处理传感器模拟信号。
- 应用场景：配置调制解调器远程拨号调试的 3500 保护机架；汽轮机组、压缩机组 TSI 机架本地及远程组态调试；外接 TDIX、DDIX 外部数据采集设备；存量老机架故障备件替换。
- 安装要求：只能安装在机架紧靠电源模块的一号槽位；板卡完全推入机架，把手向内压紧锁死；串口线缆使用屏蔽电缆，屏蔽层单端接地；确认机架背板完好无损坏；机架上电，观察运行指示灯常亮代表工作正常。
- 使用注意事项：禁止安装在其他非一号槽位；模块损坏时机架内部振动保护、报警跳闸逻辑依旧正常执行；DB9 串口禁止接入 220V 强电；不可拆解金属外壳；定期检查把手锁止状态，避免背板虚接。
