描述

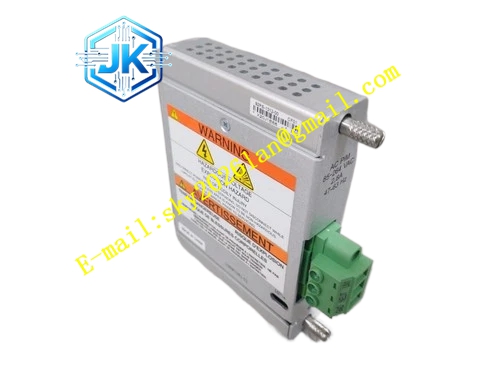

Bently 3500 15-125840-02
技术规格
- 适配电压：85 至 132 Vac rms（低电压交流）
- 峰值电压：120 至 188 Vac pk
- 输入频率：47 至 63 Hz
- 最大输入电流：4.5 A rms
功能特点
- 低压交流适配：专为 110V 交流供电系统设计的输入接口。
- 单点接地控制：前面板提供接地开关，用于区分控制系统接地点，有效消除接地回路引起的信号干扰。
- 过流保护：内置保险丝机制，当输入电压严重超限或发生短路时，保险丝开路以保护后端设备。
应用场景
广泛应用于北美及部分采用 110V/120V 交流配电标准的工业现场，作为 3500 监测系统的标准交流输入接口。
性能参数
- 工作温度范围：-30°C 至 +65°C
- 绝缘耐压：符合工业级安全隔离标准
- 滤波性能：有效抑制电网高频谐波与瞬态干扰
- 接地开关状态：出厂默认 CLOSED
材质构成
采用高导电率的铜质端子与阻燃型绝缘外壳，内部集成高品质 EMI/RFI 滤波网络和快速熔断器。
结构特征
半高度模块，安装在 3500 电源模块的正后方。前面板设有交流输入接线端子和一个用于选择接地方式的拨动开关（OPENED/CLOSED）。
工作原理
作为无源接口模块，它将外部交流电安全地引入后方的电源模块，同时通过内部的滤波电路净化电源质量，并通过接地开关决定信号地与机壳地的连接关系。
安装要求
必须紧贴安装在对应的低压交流电源模块后方。接线时需确保端子紧固，防止因接触不良导致发热。若使用外部安保器接地，需将开关调至 OPENED。
使用注意事项
严禁将高压交流电（如 220V）接入此低压 PIM 模块，否则将导致保险丝熔断甚至模块烧毁。更换保险丝时必须使用相同规格的工业级熔断器。
