描述

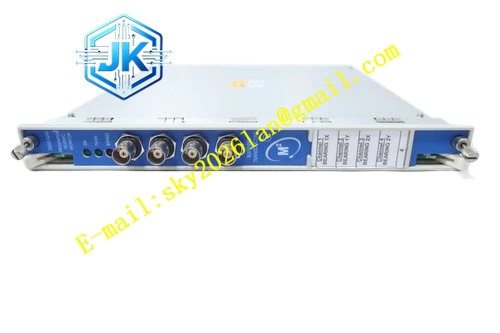

Bently 3500/04/01-00
技术规格
- 产品系列： 3500 机械保护系统
- 安装位置： 必须占用3500/05框架的专用接地插槽
- 接地类型： 本安（IS）单点仪表接地
功能特点
- 信号隔离： 有效隔离机壳地与安全地，消除因地电位差引起的共模干扰。
- 电磁兼容： 提升整个3500系统的抗电磁干扰（EMI）能力，确保微弱传感器信号的纯净。
- 合规性： 满足API 670及IEC等标准对接地系统和本安防爆的严格要求。
应用场景
专门部署于石油化工、天然气处理等存在爆炸性气体混合物的生产区域，用于连接3500框架与现场仪表接地网。
性能参数
- 接地阻抗： 极低阻抗设计，确保信号参考零点的稳定性。
- 隔离能力： 具备高耐压隔离能力，防止瞬态浪涌损坏系统。
- 环境适应性： 适应工业级宽温和湿度范围。
材质构成
采用高导电率铜排与高强度绝缘隔离材料制造，确保长期可靠的电气连接与机械强度。
结构特征
标准的3500框架插卡尺寸，前面板或侧面配备专用的接地端子排，用于连接现场仪表地线。
工作原理
通过内部电路将框架的信号公共端（Signal Common）与机壳（Chassis Ground）在电气上严格隔离，并统一汇集到一个单点接地端子，从而避免多点接地形成的地环路。
安装要求
必须使用符合规范的线缆（通常为绿/黄双色线）连接至现场合格的仪表接地网，接地电阻需满足系统要求（通常小于1欧姆）。
使用注意事项
严禁将信号地与安全地（机壳地）在模块外部短接。定期检查接地连接的紧固性和腐蚀情况，确保接地路径畅通
