描述

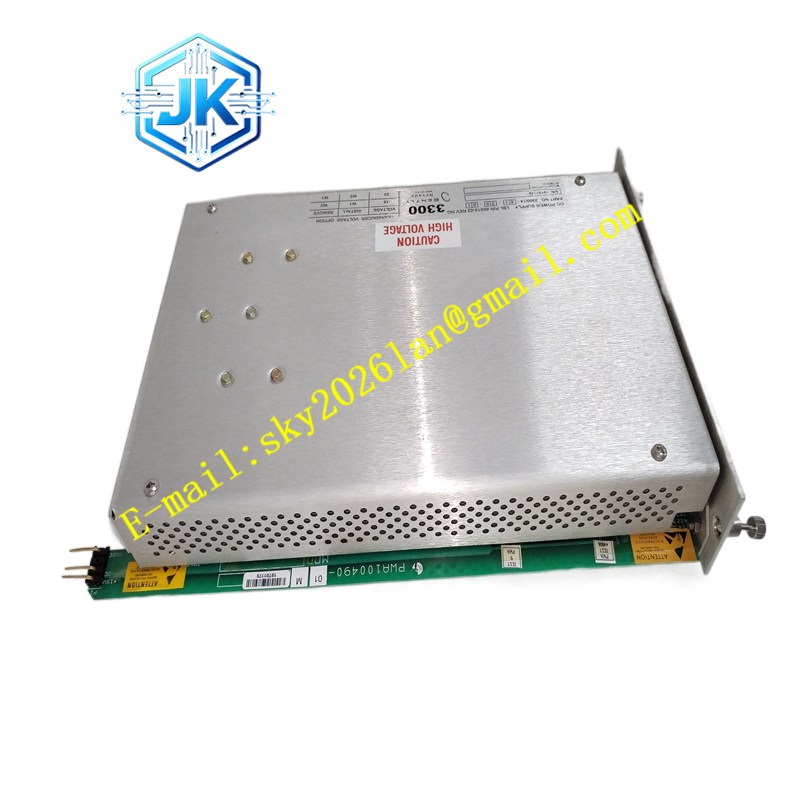

Bently 330910-00-14-10-02-00
技术规格
- 探头类型：3300 NSv接近探头，M10×1螺纹，带铠装
- 无螺纹长度：0 mm
- 整体外壳长度：140 mm
- 总电缆长度：1.0米（39英寸）
- 连接器类型：微型同轴ClickLoc连接器，标准电缆
- 平均比例因子：7.87 V/mm（200 mV/mil）
- 线性范围：1.5 mm（60 mils）
- 推荐间隙设置：1.0 mm（40 mils）
- 频率响应：0至10 kHz，+0、-3 dB典型值
- 工作温度：-34°C至+177°C（-30°F至+351°F）
- 存储温度：-51°C至+177°C（-60°F至+351°F）
功能特点
- 增强的侧视特性，在狭小空间内仍能保持精确的间隙测量
- 小目标感知能力，适用于小直径轴和扁平目标的测量
- 1.5 mm线性范围满足大多数紧凑型压缩机和泵的监测需求
- 镀金黄铜ClickLoc接头确保连接可靠，防止松动
- TipLoc和CableLoc专利技术提供牢固的机械连接和抗拉强度
- 与3300 XL NSv前置器和延伸电缆完全兼容
应用场景
- 离心式空气压缩机的径向振动监测
- 制冷压缩机的轴向位置测量
- 工艺气体压缩机的转速测量
- 小型泵组和电机的振动监测
- 空间受限的工业设备状态监测
性能参数
- 增量比例因子：7.87 V/mm（200 mV/mil），+12.5%/-20%
- 偏离最佳拟合直线：小于±0.06 mm（±2.3 mils）
- 最小靶面尺寸：8.9 mm（0.35英寸）直径
- 推荐最小靶面尺寸：13 mm（0.5英寸）直径
- 最小轴径：30 mm（1.2英寸）
材质构成
- 探头尖端材料：聚苯硫醚（PPS）
- 探头外壳材料：AISI 304不锈钢
- 探头电缆：75 Ω同轴电缆，氟化乙丙烯（FEP）绝缘
- 铠装材料：柔性AISI 302不锈钢
- 连接器材料：镀金黄铜
结构特征
- M10×1螺纹标准安装
- 铠装长度比电缆总长短300 mm
- 电缆最大外径3.7 mm，铠装最大外径7.67 mm
- 配备17 mm锁紧螺母和8 mm扳手平面
工作原理 探头通过内部线圈产生高频电磁场，当靠近导电靶面时感应出涡流。涡流产生的反向电磁场影响探头阻抗，前置器解调该信号后输出与间隙成比例的电压信号。输出电压同时包含静态位移和动态振动信息。
安装要求
- 安装孔钻孔直径9.4 mm，孔径9.541至9.662 mm，孔深15至30 mm
- 攻丝钻头尺寸：U
- 探头外壳最大扭矩33.9 N·m，推荐扭矩11.3 N·m
- 前三个螺纹最大扭矩22.6 N·m，推荐扭矩7.5 N·m
- 最小弯曲半径25.4 mm
- 接头连接手指拧紧即可，最大扭矩0.56 N·m
