描述

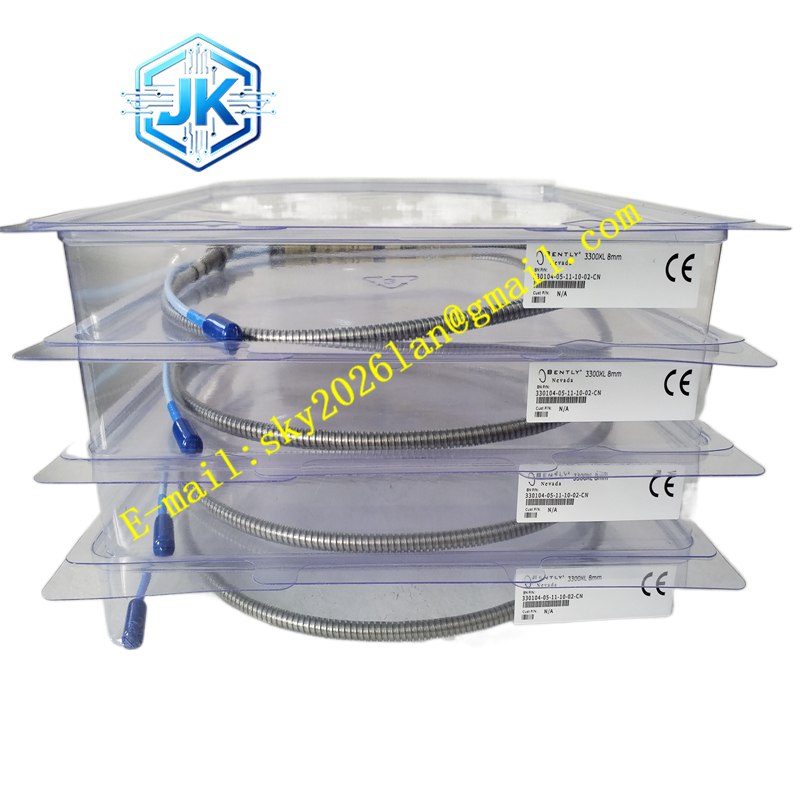

Bently 330104-0-6-50-02-00
技术规格
- 产品系列： 330104 电涡流传感器系统
- 探头直径： 根据330104系列标准
- 线性测量范围： 根据具体配置
- 输出灵敏度： 根据具体配置
功能特点
- 高精度非接触测量： 彻底消除了机械接触式传感器的磨损问题，提供无限的使用寿命和极高的测量保真度。
- 宽动态范围： 能够同时捕捉微小的轴心轨迹变化和剧烈的瞬态冲击振动。
- 标准化输出： 输出与间隙严格成比例的电压信号，便于各类监测系统和PLC/DCS直接接入。
应用场景
适用于各类油膜轴承支撑的旋转机械，用于监测轴的径向振动、轴向位移、胀差、偏心等关键机械保护参数。
性能参数
- 频率响应： 0-10 kHz (-3 dB)
- 工作温度范围： 根据具体配置
- 线性度： 在整个线性范围内保持极高的线性度。
材质构成
采用耐高温、抗老化的特种聚合物作为线圈骨架，外壳采用防腐蚀金属，确保在恶劣化工环境中的长寿命。
结构特征
紧凑的探头设计使其能够安装在空间受限的轴承座上。电缆与探头的连接处采用应力消除设计，防止因振动导致的断线。
工作原理
高频电流流过探头线圈产生磁场，金属转轴切割磁力线产生电涡流。涡流产生的反向磁场改变了线圈的阻抗，前置器将此阻抗变化转换为直流和交流电压信号。
安装要求
安装时必须确保探头端面与转轴表面平行。使用千分表或专用间隙设定工具来精确设定初始安装间隙。
使用注意事项
在机组停机期间，注意检查探头端面是否附着了金属碎屑或油污，这些杂质会改变传感器的电气特性
