描述

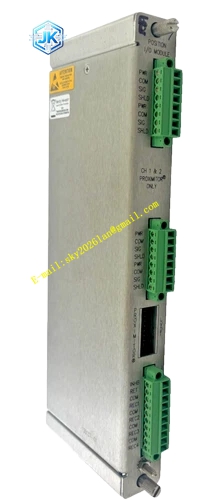

Bently 330103‑00‑12‑10‑02‑CN
技术规格 线圈直径 8mm；线性量程 2.0mm；灵敏度 7.87V/mm；频率响应 0‑10kHz；探头自带电缆 1.0 米；连接器 ClickLoc 镀金微型同轴接头；系统总电气长度 5 米；安装螺纹 M10×1；探头本体温度‑52℃~+177℃；电缆温度‑52℃~+177℃；前置器供电‑17.5Vdc~‑26Vdc；静态推荐间隙 1.27mm；线性区间 0.25‑2.25mm；输出电压‑1Vdc~‑17Vdc；湿度 5%‑95% 无凝露；具备国内防爆认证。
功能特点 非接触测量无机械磨损；ClickLoc 锁止接头抵抗设备振动松脱；PEEK 绝缘端面耐油雾蒸汽；全量程线性误差≤±1% FS；同时采集静态位移与动态振动；兼容 3300、3500 系列监测框架与 System‑1 软件；支持轴振、轴向位移、偏心、键相转速测量；CN 版本满足国内危险区域防爆规范；同规格探头、电缆、前置器可互换。
应用场景 防爆厂房汽轮机轴振动监测；化工防爆区离心压缩机轴向位移保护；防爆风机泵组转子状态监测；防爆区域发电机转轴振动采集；齿轮箱转轴状态监控；石油化工煤化工防爆车间 TSI 保护；接入 3500/40、3500/42M、3500/50 监测模块。
性能参数 回路最大电流 12mA；靶面推荐 4140 钢材；靶面最小直径 21mm；靶面粗糙度 Ra≤0.8μm；耐受振动 10‑2000Hz，10g；耐受冲击 50g；镀金接头防止接触氧化漂移；系统总电气长度 5 米，禁止搭配 9 米前置器。
材质构成 探头壳体 316 不锈钢；端面绝缘 PEEK 聚醚醚酮；内部线圈高温漆包铜线；电缆护套氟聚合物；接头外壳不锈钢，触点镀金；螺纹本体不锈钢。
结构特征 圆柱形探头本体；前端 PEEK 内嵌感应线圈；后端引出非铠装柔性三同轴电缆；末端 ClickLoc 锁定同轴接头；本体全部 M10×1 外螺纹，无螺纹段长度 0mm，螺纹直达探头端面；体积小巧适配轴承箱狭小开孔。
工作原理 电涡流效应工作模式。前置器输出 1MHz 高频交变电流送入探头线圈，探头端面向外辐射高频磁场。金属转轴靠近探头，转轴表面感应涡流，涡流反向磁场改变探头线圈阻抗。阻抗大小和探头‑靶面间隙线性相关，前置器电路将阻抗变化转换直流电压输出给监测模块，电压换算得到间隙、振动位移数值。
安装要求 M10×1 螺纹旋入设备安装孔，锁紧螺母固定；静态间隙调整 1.27mm，间隙电压‑7.87Vdc；探头端面完全露出，不被金属壳体遮挡；靶面避开键槽、开孔、倒角；电缆弯曲半径不小于 25mm；电缆走线远离大功率动力电缆；接头按压卡入到位听到锁止声响；探头电缆加延伸电缆总电气长度匹配 5 米前置器；防爆区域安装使用全套防爆配件；安装完成校验间隙电压在线性区间。
使用注意事项 不允许带电插拔同轴接头；自带电缆禁止切割、私自加长；被测靶面必须铁磁导电金属，非铁磁金属会改变灵敏度；PEEK 端面禁止磕碰划伤；严禁混用 9 米前置器；电缆避免长期浸泡高温油液；防爆安装严格遵循防爆规范；定期复测间隙电压，漂移优先排查接头、电缆；存储环境规避高温强腐蚀气体。
