描述

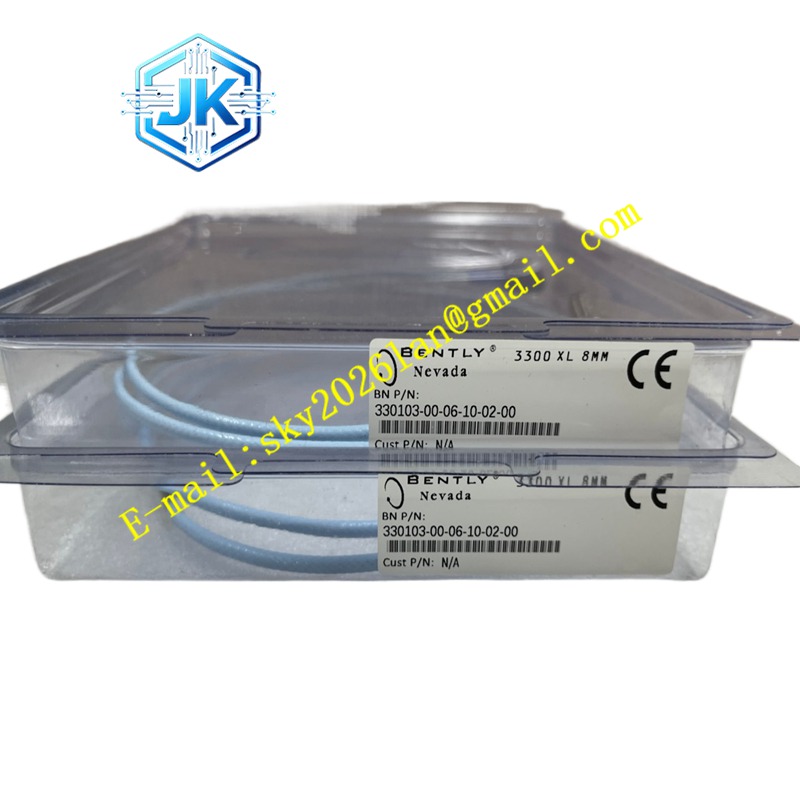

Bently 330103-00-06-10-02-00
技术规格
- 产品型号： 330103-00-06-10-02-00
- 传感器类型： 趋近式电涡流传感器
- 系统电源要求： -17.5 VDC 至 -26 VDC
- 最大电流： 12 mA
功能特点
- 双重测量能力： 既能进行静态（轴位移）测量，又能进行动态（轴振动）测量，全面反映转轴运行状态。
- 完全互换性： 所有3300 XL 8mm传感器系统组件均可互换，极大降低了用户的库存成本和维护难度。
- 零频率响应： 具备从直流（DC）到高频的动态响应能力，能够捕捉瞬态变化。
应用场景
广泛用于检测汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、胀差、偏心等参数。
性能参数
- 灵敏度（ISF）： 7.87 V/mm (200 mV/mil) ±5%
- 推荐间隙设定值： 1.27 mm (50 mils)
- 最小推荐轴直径： 76.2 mm (3 in)
材质构成
探头外壳采用耐腐蚀金属材质，内部线圈采用高稳定性材料绕制，确保在宽温域内的温度稳定性和测量精度。
结构特征
标准化的机械接口设计，支持多种安装方式。探头与延伸电缆的连接处经过特殊密封处理，防止工业现场的液体和粉尘侵入。
工作原理
探头内部线圈产生高频交变磁场，当金属转轴进入磁场时产生电涡流。涡流效应改变了线圈的电感量和阻抗，前置器通过解调这些变化，输出与间隙成正比的直流电压和反映振动的交流电压。
安装要求
安装时需使用专用间隙电压设定工具，确保初始间隙电压位于线性范围的中心点。电缆弯曲半径需大于规定最小值，防止内部导体断裂。
使用注意事项
定期清理探头表面的沉积物，尤其是在沿海盐雾或高粉尘环境中。若轴向位移数据波动异常，需验证探头与转轴间隙是否超出标定范围。
