描述

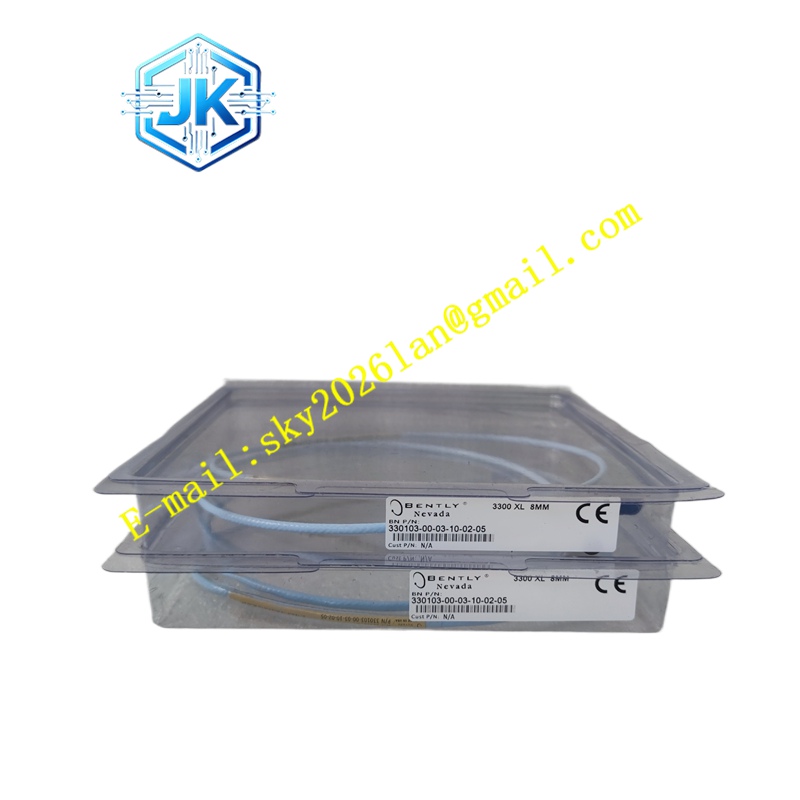

Bently 330103-00-03-05-02-05
技术规格
- 探头直径：8mm
- 螺纹规格：M10 × 1 标准公制螺纹
- 螺纹长度：30 mm
- 总长度：50 mm
- 接头类型：微型同轴 ClickLoc 接头
- 电缆类型：标准非铠装电缆
功能特点
- 非接触式测量：基于电涡流效应，无机械磨损，适合高速旋转轴测量。
- 高灵敏度与精度：提供稳定的线性输出，灵敏度通常为 7.87 mV/μm (200 mV/mil)。
- 优异的环境适应性：工作温度范围宽，能够抵御油污、高温蒸汽等恶劣工况。
- 即插即用互换性：与 3300 XL 系列前置器和延伸电缆完全兼容，无需系统级校准。
应用场景
广泛应用于汽轮机、压缩机、鼓风机、齿轮箱、离心泵等大型旋转机械的轴振动、轴位移、差胀、偏心及转子动力学研究。
性能参数
- 线性测量范围：±2mm
- 灵敏度误差：±5%
- 工作温度范围：-51℃ 至 177℃
- 频率响应：0 至 10 kHz
- 推荐初始间隙：1.27 mm
材质构成
探头尖端采用特种耐高温、耐腐蚀塑料（如 PEEK 材料）注塑成型，壳体为高强度不锈钢，内部线圈采用精密绕制工艺并经过严格的老化筛选。
结构特征
前端为光滑的感应面，中部为 M10 安装螺纹，尾部带有微型同轴接头和防松锁紧螺母，整体结构紧凑，适配多种安装支架。
工作原理
探头内线圈通以高频交流电产生交变磁场，当靠近金属转轴时，轴表面产生电涡流。涡流的大小与探头到轴表面的间隙相关，从而将机械位移转化为电气参数变化，通过前置器转换为标准电压信号。
安装要求
安装时需使用专用工具，确保探头端面与轴表面垂直。安装后需使用万用表或前置器监测间隙电压，确保初始间隙在推荐范围内（通常对应 -9V 至 -11V 电压）。
使用注意事项
严禁用硬物刮擦探头感应面；安装时避免过度用力导致内部线圈断裂；被测轴表面需保持光洁，无划痕或油污；定期使用无纺布蘸取异丙醇清洁端面。
