描述

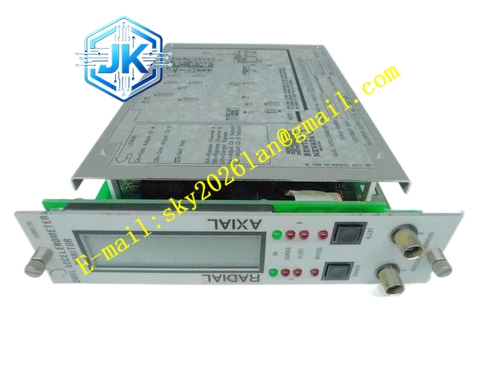

Bently 3300/50‑02‑01‑00‑00
- 功能特点：双通道转速采集，可做转速冗余测量；同时测量转速与转子加减速速率；支持超速预警、超速危险、欠速、零转速多条件报警；面板模拟光柱实时显示转速；传感器回路断线、短路故障自动检测；通道旁路功能，检修屏蔽报警；50Ω BNC 缓冲输出，读取原始脉冲波形；提供 4‑20mA 模拟量输出，对接外部控制系统；量程、报警阈值依靠板载硬件跳线设定；继电器触点常开常闭可配置；故障状态上传机架系统监视器；支持机架热插拔更换模块。
- 技术规格与性能参数
- 安装形式：3300 标准 19 英寸机架插槽安装
- 供电：机架背板‑24VDC 统一供电
- 测量通道：A、B 两路独立转速输入通道
- 输入信号：磁电传感器、电涡流键相位探头脉冲信号
- 转速测量范围：0‑50000RPM
- 测量精度：满量程 ±0.1%
- 模拟输出：4‑20mA，负载阻抗≤500Ω
- 缓冲输出阻抗：50Ω
- 工作温度：‑20℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 湿度：5‑95%，无冷凝
- 单块重量：约 1.20kg
- 材质构成：前面板镀镍钢板；电路板 FR‑4 阻燃工业板材；脉冲信号处理电路；工业电磁继电器；镀金背板金手指；板载跳线排；LED 状态指示灯；金属电磁屏蔽罩；不锈钢锁紧螺钉。
- 结构特征：标准 3300 板卡尺寸，金属前面板装配转速模拟光柱、传感器 OK 指示灯、超速预警灯、超速危险灯、零转速指示灯、旁路指示灯；面板配置两路 BNC 缓冲输出接口；尾部镀金金手指对接机架背板；机架后侧装配配套信号继电器 I/O 模块，完成转速传感器接线、继电器及模拟量回路接线；两侧滑槽适配机架卡槽；两颗锁紧螺钉完成板卡固定；电路板加装金属屏蔽罩抑制电磁干扰。
- 工作原理：接收转速传感器输出脉冲信号，内部电路对脉冲计数换算实时转速，同时计算转子加减速变化速率；板载跳线设定超速、欠速、零转速阈值，转速达到设定阈值驱动对应继电器触点动作；4‑20mA 回路输出与转速成比例的模拟信号；实时检测传感器回路，传感器故障触发故障报警；缓冲端口输出原始脉冲波形；故障信息经由背板上传机架系统监视器。
- 应用场景：汽轮发电机组超速保护；大型压缩机组转速监测；风机、电机转速与零转速盘车状态判别；需要转速模拟量远传 DCS 的 TSI 系统；老旧 3300 机架转速测点备件替换。
- 安装要求：机架断电状态插拔模块；平稳推入机架卡槽，金手指完全贴合背板插座，拧紧面板锁紧螺钉；机架后侧装配配套信号继电器 I/O 模块，转速传感器线缆接入后侧端子；脉冲信号电缆远离动力电缆单独布线；断电状态调整板载跳线设置转速量程、各类报警阈值；机架单点可靠接地；上电校验转速读数，核对报警及 4‑20mA 输出精度。
- 使用注意事项：禁止带电插拔板卡；操作佩戴防静电手环，禁止触碰金手指；区分磁电传感器与电涡流探头接线方式；运行温湿度不能超出额定范围；BNC 缓冲端口禁止短路；不得拆除金属屏蔽罩；继电器触点负载不可超过额定容量；修改跳线参数必须断电操作；定期巡检面板指示灯；禁止私自拆解板卡。
