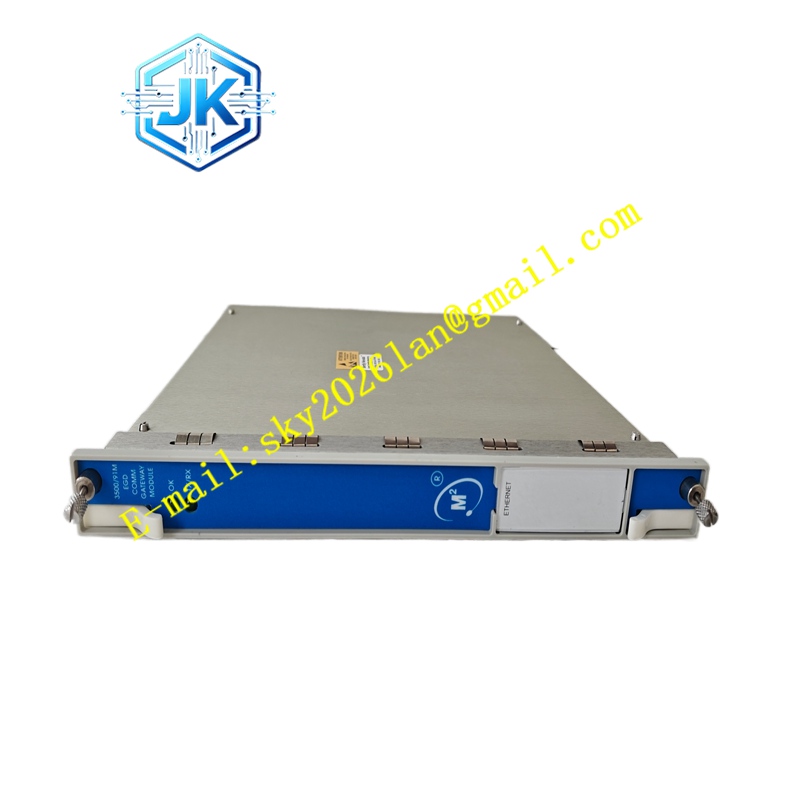

Bently 3300/50‑01‑02‑01‑01
技术规格：
- 通道数量：双通道，可组态为转速 / 零转速 / 反转检测
- 输入信号：电涡流探头、磁传感器脉冲信号
- 转速测量范围：0‑20000RPM
- 测量精度：满量程 ±0.1%
- 分辨率：0.1RPM
- 继电器输出：SPDT 继电器，预警、危险报警各一组
- 模拟输出：4‑20mA，对应转速量程
- 功耗：7W
- 工作温度：‑20℃～+65℃
- 存储温度：‑40℃～+85℃
- 湿度：5‑95% RH 无凝露 功能特点：
- 支持多种测量模式，机组转速监测、零转速检测、转子反转检测，适合盘车工况监视。
- 两级报警阈值，预警、危险转速报警，继电器接点输出。
- 4‑20mA 模拟变送输出，转速数值送入 DCS 系统画面显示。
- 输入回路故障诊断，探头断线无脉冲输出时识别故障，点亮 NOT‑OK 指示灯。
- 前面板数码管就地实时显示转速数值，现场机柜前直接读取转速。
- 接收 3300/20 框架接口模块下发组态参数，报警事件上传机架事件记录。 应用场景：老款 3300TSI 系统内汽轮机、压缩机转速监视；机组盘车零转速检测；转子反转报警；电厂化工老机组改造替换备件；仅做状态监视，不可用于超速停机保护回路。 性能参数：转速刷新周期 100ms；继电器触点寿命 10 万次；通道故障响应时间小于 250ms；数码管就地显示稳定无闪烁。 材质构成：金属屏蔽外壳；多层 PCB 电路板；镀金背板连接器；前面板数码显示屏、状态 LED；脉冲计数芯片；环氧树脂密封继电器。 结构特征：3300 机架插卡式模块；金属屏蔽壳体；前面板数码管显示窗口，OK、报警、危险指示灯；信号输入端子；后部镀金背板连接器对接机架背板。 工作原理：转速传感器脉冲信号送入模块脉冲计数电路，统计脉冲频率换算转子转速；内部逻辑将实测转速和软件设定预警、危险转速阈值对比，满足条件驱动对应继电器动作；4‑20mA 转换电路输出对应转速的模拟电流；零转速模式下长时间无脉冲判定机组静止；反转模式识别脉冲相位顺序判断转子旋转方向；探头无有效脉冲信号，触发 NOT‑OK 故障状态，事件通过背板总线上传框架接口模块。 安装要求：
- 模块插入 3300 机架可用槽位，背板连接器完全插接到位，锁紧面板螺丝。
- 转速传感器使用屏蔽线缆，单独布线远离动力电缆。
- 在组态软件设置齿盘齿数、转速量程、报警定值，下载参数。
- 确认机架供电正常，框架接口模块通讯正常。 使用注意事项：
- 本模块仅用于转速监视报警，严禁用于机组超速停机保护，超速保护应当选用专用超速模块。
- 禁止带电插拔模块。
- 检修时核对齿盘齿数组态参数，齿数设置错误转速读数完全错误。
- 数码管无读数优先检查探头脉冲信号输入。
- 反转、零转速功能需要满足探头安装相位条件。
