描述

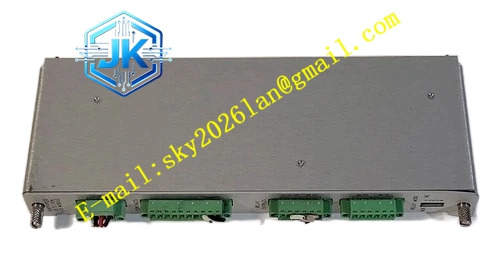

Bently 3300/45
- 功能特点：双通道独立差胀测量，B 通道可硬件关闭，单测点工况只启用 A 通道；每个通道设置 4 套报警阈值，正向预警、正向危险、负向预警、负向危险；面板双通道模拟光柱分别显示 A、B 通道测量值；传感器回路断线短路自动检测；通道旁路功能，检修时屏蔽报警；50Ω 缓冲输出，外接设备采集原始信号；板载跳线完成量程、阈值设置，不需要电脑组态；继电器触点支持常开常闭切换；故障状态上传机架系统监视器；支持机架热插拔更换模块。
- 技术规格与性能参数
- 安装形式：3300 标准 19 英寸机架插槽安装
- 供电：机架背板‑24VDC 统一供电
- 测量通道：A、B 两路独立差胀输入通道
- 输入信号：电涡流前置器‑17.5~‑26VDC 间隙电压
- 灵敏度：7.87V/mm（适配 3300 XL8mm 探头）
- 报警配置：每通道双向两级报警
- 缓冲输出阻抗：50Ω
- 工作温度：‑20℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 湿度：5‑95% 无冷凝
- 单块重量：约 0.82kg
- 材质构成：前面板镀镍钢板；电路板 FR‑4 工业阻燃板材；工业电磁继电器；镀金背板金手指；板载跳线排；LED 状态指示灯；金属电磁屏蔽罩；不锈钢锁紧螺钉。
- 结构特征：标准 3300 板卡外形，金属前面板配置双通道模拟光柱、传感器 OK 灯、预警灯、危险灯、旁路指示灯；面板配置两路 BNC 缓冲输出接口；尾部金手指对接机架背板；两侧滑槽适配机架卡槽；两颗锁紧螺钉完成板卡固定；电路板装配金属屏蔽罩抑制现场干扰。
- 工作原理：两路电涡流前置器输出间隙电压送入模块，内部电路完成信号调理、AD 转换，把探头间隙变化换算为转子与汽缸之间的差胀位移数值；硬件跳线设定正向、负向报警阈值，测量数值超出阈值驱动对应继电器动作；持续检测信号回路，探头故障触发传感器故障报警；缓冲端口输出原始间隙电压，故障信息通过背板总线上传机架系统监视器。
- 应用场景：汽轮发电机组转子‑汽缸差胀在线监测；大型蒸汽轮机启停、变负荷工况差胀保护；双测点差胀测量；电厂老 3300TSI 机架备件替换。
- 安装要求：断电状态执行板卡插拔；对准机架滑槽平稳推入，保证金手指完全贴合背板插座；拧紧面板锁紧螺钉；机架供电稳定‑22~‑26VDC；前置器信号电缆与动力电缆分开布线；断电调整板载跳线设置量程、报警阈值；机架保护地单点接地；模块更换上电之后，校验零点与报警阈值，核对光柱显示。
- 使用注意事项：严禁带电插拔模块；禁止手直接触碰金手指，做好防静电防护；工作温湿度不可超出额定范围；缓冲 BNC 端口禁止短路；不可拆除金属屏蔽罩；继电器触点负载不可超过额定参数；修改量程、报警点必须断电调整跳线，通电调整跳线直接损坏板卡；定期巡检面板指示灯；不允许私自拆解板卡。
