描述

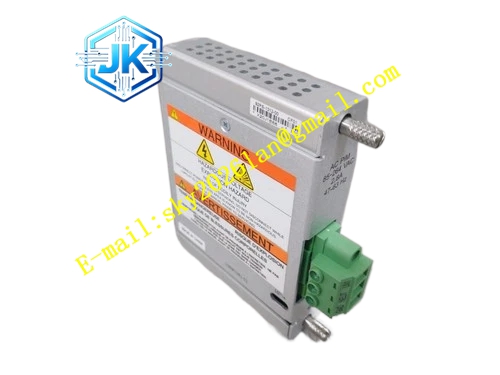

Bently 3300/45‑03‑02‑00‑00
- 功能特点：A、B 双通道完全独立差胀测量，B 通道可硬件关闭适配单测点工况；每个通道配置正向预警、正向危险、负向预警、负向危险四组报警阈值；面板双通道模拟光柱分别显示两路差胀位移；传感器回路断线短路故障自动检测；通道旁路功能，检修维护屏蔽报警输出；每通道独立 50Ω BNC 缓冲输出接口输出原始间隙电压；每通道具备记录模拟输出，对接外部控制系统；量程、灵敏度、报警阈值全部依靠板载跳线配置；继电器触点常开常闭模式可切换；故障状态上传机架系统监视器；支持机架热插拔更换模块。
- 技术规格与性能参数
- 安装形式：3300 标准 19 英寸机架插槽安装
- 供电：机架背板‑24VDC 统一供电
- 测量通道：A、B 两路独立差胀输入通道
- 输入信号：电涡流前置器‑17.5~‑26VDC 间隙电压
- 灵敏度：7.87V/mm 适配 3300XL 8mm 探头
- 测量精度：满量程 ±1%
- 缓冲输出阻抗：50Ω
- 工作温度：‑20℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 湿度：5‑95%，无冷凝
- 单块重量：约 0.82kg
- 材质构成：前面板镀镍钢板；电路板 FR‑4 阻燃工业板材；双通道信号调理运算电路；工业电磁继电器；镀金背板金手指；板载跳线排；LED 状态指示灯；金属电磁屏蔽罩；不锈钢锁紧螺钉。
- 结构特征：标准 3300 板卡外形，金属前面板配置双通道模拟光柱、传感器 OK 指示灯、预警指示灯、危险指示灯、旁路指示灯；面板两路 BNC 缓冲输出接口；尾部镀金金手指对接机架背板；机架后侧装配配套信号继电器 I/O 模块，实现探头线缆接入、继电器回路、模拟记录信号接线；两侧滑槽适配机架卡槽；两颗锁紧螺钉完成板卡固定；电路板装配金属屏蔽罩抵抗现场电磁干扰。
- 工作原理：两路电涡流前置器间隙电压送入模块，内部电路完成信号调理、AD 转换，换算转子和汽缸之间差胀位移数值；硬件跳线设定正向、负向双向报警阈值；测量数值超出阈值驱动对应通道继电器触点动作；持续检测传感器回路状态，探头故障触发传感器故障报警；缓冲端口输出原始间隙电压，模拟记录端口输出成比例位移信号；故障信息通过背板总线上传机架系统监视器。
- 应用场景：汽轮发电机组转子‑汽缸差胀在线监测；大型蒸汽轮机启停、变负荷工况差胀保护；双测点差胀测量工况；需要差胀模拟量远传 DCS 的 TSI 系统；老款 3300TSI 机架差胀测点备件替换。
- 安装要求：机架断电状态插拔模块；平稳推入机架卡槽，金手指完全贴合背板插座，拧紧面板锁紧螺钉；机架后侧装配配套信号继电器 I/O 模块，前置器信号线接入后侧端子；传感器信号电缆与动力电缆分开敷设；断电调整板载跳线，设置量程、灵敏度、双向报警阈值；机架单点可靠接地；上电校验零点，核对双通道报警逻辑与模拟输出精度。
- 使用注意事项：严禁带电插拔板卡；操作做好防静电防护，禁止触碰金手指；只适配电涡流前置器信号，不可接入 LVDT 信号；运行温湿度不可超出额定范围；BNC 缓冲端口禁止短路；不可拆除金属屏蔽罩；继电器触点负载不可超过额定容量；修改跳线参数必须断电执行；定期巡检面板指示灯状态；禁止私自拆解板卡。
