描述

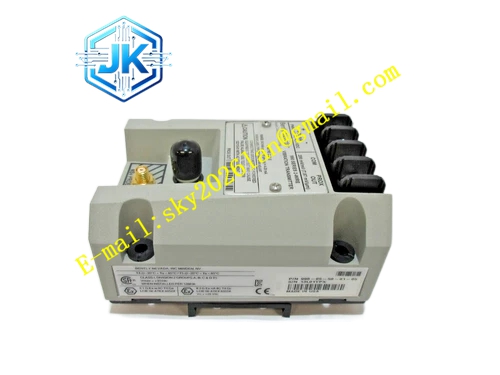

Bently 3300/36‑11‑11‑01‑00‑02
- 功能特点：A、B 双通道完全独立温度采集；硬件跳线可选 RTD 热电阻、热电偶两种传感器类型；每通道配置预警、危险两级独立报警输出；面板 LED 指示灯分别反馈通道 OK、预警、危险、旁路状态；传感器回路断线、短路故障自动检测；通道旁路功能，检修维护屏蔽报警输出；具备记录模拟输出接口，可向 DCS 输出温度比例模拟信号；量程、报警阈值全部依靠板载跳线设置；继电器触点常开常闭可配置；故障状态上传机架系统监视器；支持机架热插拔更换模块。
- 技术规格与性能参数
- 安装形式：3300 标准 19 英寸机架插槽安装
- 供电：机架背板‑24VDC 统一供电
- 测量通道：A、B 两路独立温度输入通道
- 输入类型：RTD 铂热电阻、多型号热电偶可选
- 测量范围：由传感器与跳线档位决定‑200℃~+600℃
- 测量精度：满量程最大 ±1%
- 工作温度：‑20℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 湿度：5‑95%，无冷凝
- 单块重量：约 0.78kg
- 材质构成：前面板镀镍钢板；电路板 FR‑4 阻燃工业板材；温度信号调理、冷端补偿电路；工业电磁继电器；镀金背板金手指；板载跳线排；LED 状态指示灯；金属电磁屏蔽罩；不锈钢锁紧螺钉。
- 结构特征：标准 3300 板卡外形，金属前面板布置 A/B 通道 OK 指示灯、预警指示灯、危险指示灯、旁路指示灯；无模拟光柱，依靠指示灯反馈状态；尾部镀金金手指对接机架背板；机架后侧装配配套信号继电器 I/O 模块，完成温度传感器接线、继电器回路、模拟记录信号接线；两侧滑槽适配机架卡槽；两颗锁紧螺钉固定板卡；电路板加装金属屏蔽罩抑制现场电磁干扰。
- 工作原理：外部 RTD 或者热电偶传感器信号送入模块，内部电路完成信号调理、冷端补偿、模数转换，换算得到实际温度数值；板载跳线选定传感器类型、温度量程、两级报警阈值；实测温度超出阈值驱动对应继电器触点动作；持续检测传感器回路，断线短路直接触发传感器故障报警；模拟记录端口输出和温度成比例的信号；故障信息经由背板上传机架系统监视器honeywell-…。
- 应用场景：汽轮发电机组轴承金属温度监测；润滑油、回油温度在线保护；压缩机组轴承温度测点；风机、电机轴承温度监控；老款 3300TSI 机架温度测点备件替换。
- 安装要求：机架断电状态插拔模块；平稳推入机架卡槽，金手指完全贴合背板插座，拧紧面板锁紧螺钉；机架后侧装配配套信号继电器 I/O 模块，温度传感器线缆接入后侧端子；温度信号线缆远离动力电缆，避免干扰；断电调整板载跳线，匹配现场传感器类型、量程、报警阈值；机架单点可靠接地；上电校验温度读数，核对双通道报警触发逻辑。
- 使用注意事项：严禁带电插拔板卡；操作佩戴防静电手环，禁止触碰金手指；跳线档位必须和现场实际传感器型号严格匹配；运行环境温湿度不可超出额定范围；不可拆除金属屏蔽罩；继电器触点负载不可超过额定容量；修改跳线参数必须断电执行；定期巡检面板指示灯；禁止私自拆解板卡。
