描述

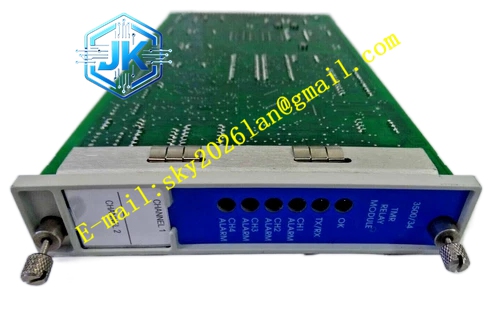

Bently 3300/20-11-01-02-00-02
技术规格
- 输入通道：2个独立通道
- 输入信号：接受一个或两个接近探头信号输入
- 输入阻抗：10 kΩ
- 输入范围：±25 mils（0.635 mm）
- 灵敏度：用户可编程，200 mV/mil（8 V/mm）或100 mV/mil（4 V/mm）
- 精度：在+25°C时，典型值为满量程的±0.33%，最大值为±1%
- 输出范围：4-20 mA
- 记录仪输出：用户可编程，+4至+20 mA、0至-10 Vdc或+1至+5 Vdc，每个通道提供独立的记录器输出
- 记录器精度：+4至+20 mA为信号的±0.7%、±0.09 mA偏移；+1至+5 Vdc为信号的±1.1%、±10 mV偏移
- 输出阻抗（电压输出）：100 Ω，最小负载电阻为10 kΩ
- 电压合规性（电流输出）：在负载上为0至+12 Vdc范围，负载电阻为0至600 Ω
- 缓冲传感器输出：前面板每个通道有一个同轴连接器，后面板每个通道有一个端子连接，均受到短路保护
- 传感器电源电压：用户可编程，-24 Vdc或-18 Vdc，在单个监测器电路板上对电流进行限制
- 功耗：额定功耗为1.5瓦
- 尺寸：16.5×11.4×6.4厘米（6.5×4.5×2.5英寸）
- 重量：1.1千克（2.5磅）
- 工作温度：-30°C至+85°C
功能特点
- 双通道独立监测，两个独立通道可同时监测同一轴环或轴的两个不同位置
- 高精度测量，通过接近探头测量间隙电压来测量推力位置，具有高精度、高稳定性的特点
- 可配置参数，用户可根据实际需求配置监测器的参数，例如报警设定点、通道选择等
- 状态指示，每通道配备绿色和红色LED指示灯，显示监测器、传感器和现场接线的运行状态以及报警状态
- 支持单表决（OR）或双表决（AND）配置，强烈推荐所有推力位置应用使用双表决（AND voting），即两个传感器必须同时达到或超过其警报设定点，监测器才会发出警报，提供最佳保护，防止误报和漏报
- 灵活的传感器兼容性，支持接近传感器、速度传感器和加速度计
应用场景
- 发电行业：蒸汽轮机、燃气轮机推力轴承位置监测
- 石化行业：压缩机、泵组推力盘位置监测
- 钢铁行业：轧机、风机推力轴承磨损监测
- 任何需要高精度推力位置监测的旋转机械设备
性能参数
- 频率响应：0.1 Hz至10 kHz
- 报警功能：可配置的警报和关闭继电器，用于对过度振动或位移做出立即反应
- 数据记录：能够存储振动数据以进行趋势分析和诊断
- 通信协议：Modbus RTU，兼容各种Bently Nevada和第三方系统
材质构成
- 外壳材料：工业级金属外壳，坚固耐用
- 电路板：工业级元器件，表面防护处理
- 连接器：镀金触点，确保信号传输可靠性
结构特征
- 紧凑的仪表设计，适合盘柜安装
- 前面板配备LED状态指示灯和同轴缓冲输出连接器
- 后面板提供端子连接，便于现场接线
- 坚固的机械结构，适应恶劣工业环境
工作原理 监测器通过接近探头测量推力盘或轴环的间隙电压，将电压信号转换为轴向位置信息。两个通道独立工作，当配置为双表决（AND）模式时，只有两个通道同时检测到位移超过报警设定点时，监测器才会触发报警输出。这种设计有效防止了因单个探头故障导致的误报警。监测器将处理后的位置参数与报警限值进行连续比较，一旦超限立即触发继电器输出，驱动外部报警或保护装置。
安装要求
- 轴向探头应直接观察推力盘，以便测量代表推力盘相对于推力轴承间隙的位置
- 两个探头应安装在推力盘的同一侧或相对侧，确保测量的是同一轴向位置
- 探头的调整和范围对于机器保护至关重要，探头调整不当可能会导致监测器无法发出警报
- 按照手册中的说明进行正确调整，确保探头间隙在监测器的线性范围内
- 使用屏蔽电缆连接传感器，避免电磁干扰
