描述

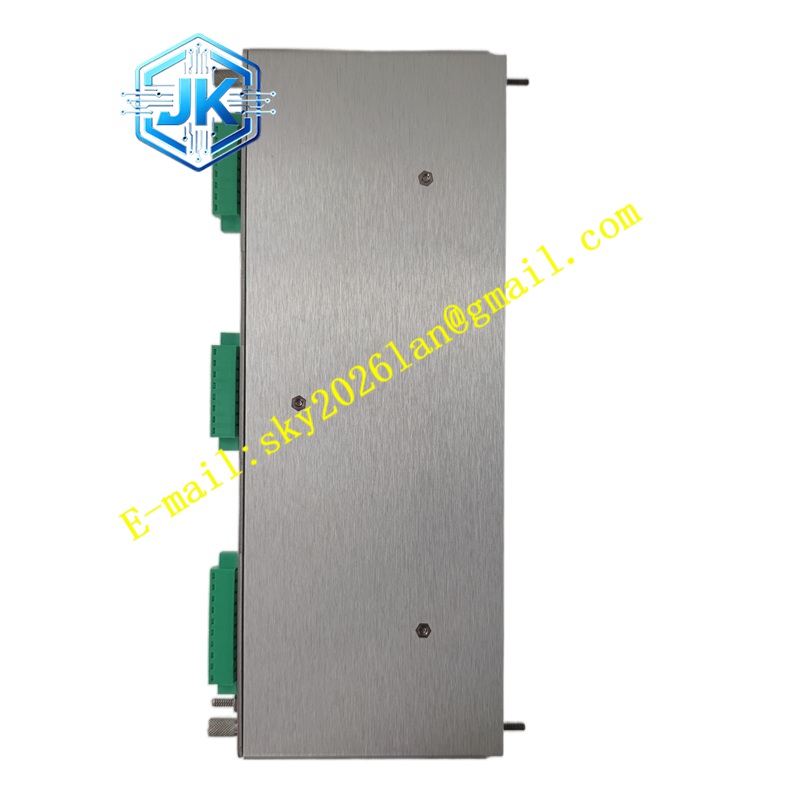

Bently 3300/20‑11‑01‑02‑00‑02
技术规格：
- 机架适配：3300 系列 14 槽标准机架
- 通讯接口：RS485 串行通讯接口，支持本特利专有通讯协议
- 内部总线：3300 机架高速并行背板总线
- 数据功能：汇总全部测量通道数值、报警状态、模块诊断信息
- 功耗：9W
- 工作温度：‑20℃～+65℃
- 存储温度：‑40℃～+85℃
- 湿度：5‑95% RH 无凝露
- 事件存储：本地缓存报警、故障事件，断电保持事件记录 功能特点：
- 机架内部总线管理，协调所有监测卡件的数据采集与参数下发，没有该模块机架无法完成组态与对外通讯。
- RS485 对外通讯接口，连接上位组态软件，完成机架参数配置、数据读取。
- 本地事件缓存，断电状态下保留历史报警、故障记录，便于故障回溯。
- 硬件自诊断，自身故障、背板总线异常面板指示灯告警。
- 支持外接 3300 系列本地显示面板，现场就地查看机组监测数值。
- 报警状态集中管理，汇总所有通道 OK、预警、危险状态。 应用场景：老款 3300 框架式 TSI 机械保护系统；电厂、化工在运老机组 3300 系统；设备改造替换原有故障框架接口模块；上位软件读取 3300 机架振动位移数据。 性能参数：内部总线刷新周期 100ms；通讯波特率多档可设置；事件断电非易失存储；背板触点镀金抗氧化；抗工业电磁干扰。 材质构成：金属屏蔽外壳；多层 PCB 工业电路板；镀金机架背板连接器；前面板状态 LED 指示灯；非易失存储芯片；通讯隔离芯片。 结构特征：3300 机架专用插卡模块；金属屏蔽外壳；前面板通讯、运行、故障状态指示灯；后部大尺寸镀金背板连接器，接入机架背板总线；面板锁紧固定螺丝。 工作原理：模块通过机架背板总线循环读取机架内每一块监测模块的测量数据、报警状态、诊断信息；本地缓存事件记录；对外 RS485 接口响应上位软件读写指令，上传实时数据、历史事件，接收组态软件下发的配置参数，分发至各个监测卡件；持续监控背板总线通讯状态，总线故障点亮面板故障指示灯。 安装要求：
- 模块安装在 3300 机架指定框架接口槽位，背板连接器完全插合，拧紧面板螺丝。
- RS485 通讯线缆使用屏蔽双绞线，总线两端配置终端电阻，屏蔽层单点接地。
- 通讯线缆远离变频器、大功率动力电缆桥架。
- 机架供电电压严格满足 3300 系统供电要求。 使用注意事项：
- 禁止带电插拔模块，带电插拔极易损坏背板总线。
- RS485 总线注意极性，正负极接反直接造成通讯完全中断。
- 通讯故障优先检查终端电阻、屏蔽接地、线缆极性。
- 不要随意修改通讯波特率，修改后上位软件需要同步设置。
- 模块故障会造成整机无法对外通讯，但不影响其它卡件硬件保护联锁输出。
