描述

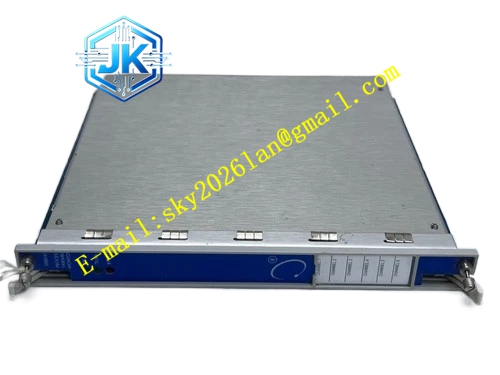

Bently 123616-01
技术规格
- 产品类型：接近传感器/前置器（Proximity Transducer）
- 系列：3300 XL NSv
- 平均比例因子：7.87 V/mm（200 mV/mil）
- 线性范围：1.5 mm
- 输入：接受一个非接触式3300 RAM或3300 NSv接近探头和延长电缆
- 电源要求：-17.5 Vdc至-26 Vdc（无安全栅时），-23 Vdc至-26 Vdc（有安全栅时），最大消耗12 mA
- 输出：0至5 Vp-p调理后的探头信号（接入≥2 kΩ负载）
- 带宽：0.5 Hz至10 kHz（-3 dB）
- 增益：出厂设置为1 mV/μm典型值，±5%容差
- 噪声基底：小于1 μVrms（1 Hz至10 kHz）
- 输出电阻：50 Ω
- 电源灵敏度：每伏输入电压变化，输出电压变化小于2 mV
- 工作温度：-20°C至+85°C（标准）
- 湿度：高达95% RH，IP67防护等级（连接时）
- 尺寸：22×20×3厘米
- 重量：0.1 kg
功能特点
- 增强的侧视和小目标感知特性，适用于空间受限的安装场合
- 平均比例因子为7.87 V/mm（200 mV/mil），这是涡流传感器最常见的输出
- 与3300 XL 8mm前置器相似的功能，设计允许用户安装在高密度DIN导轨或更传统的面板安装配置中
- 获得欧洲CE标志认证，安装时无需考虑任何特殊抗干扰措施
- 探头和延长电缆具有更高的耐化学腐蚀性，适用于许多压缩机应用
- 所有组件配备镀金ClickLoc连接器，锁定到位并防止连接松动
- 与3500机器监控和保护系统、990/991变送器、2300分布式保护系统和1900/65振动监测器配合良好
应用场景
- 离心式空气压缩机：径向振动和径向位置测量
- 制冷压缩机：轴向（推力）位置测量
- 工艺气体压缩机：转速计和零速测量
- 小型轴径应用：测量小于51 mm的轴的径向振动
- 小型扁平目标应用：测量小于15 mm的扁平目标的轴向位置
- 空间受限场合：由于埋头孔、侧视或后视限制而无法使用标准传感器的区域
性能参数
- 系统精度：在标准条件下，线性误差在±1%以内
- 频率响应：0.5 Hz至10 kHz（-3 dB）
- 现场布线长度：最长可达305米（1000英尺）
- 互换性：3300 XL NSv系统的探头、延伸电缆和前置器具有互换性
材质构成
- 外壳材料：A308铝
- 连接器材料：镀金黄铜或镀金铍铜
- 电路板：工业级元器件，表面防护处理
结构特征
- 紧凑的前置器设计，适合高密度DIN导轨或面板安装
- 配备镀金ClickLoc接头，防腐蚀、抗氧化
- 可选配接头保护器，防止液体进入连接器
- 标准温度范围适用于大多数工业环境
工作原理 传感器系统通过向探头提供高频激励信号，探头感应靶面的位移变化产生调幅信号。前置器接收该信号并进行解调、放大和线性化处理，输出与位移成正比的电压信号。输出信号既包含静态（位移）信息，也包含动态（振动）信息，可直接接入监测仪表或控制系统。
