描述

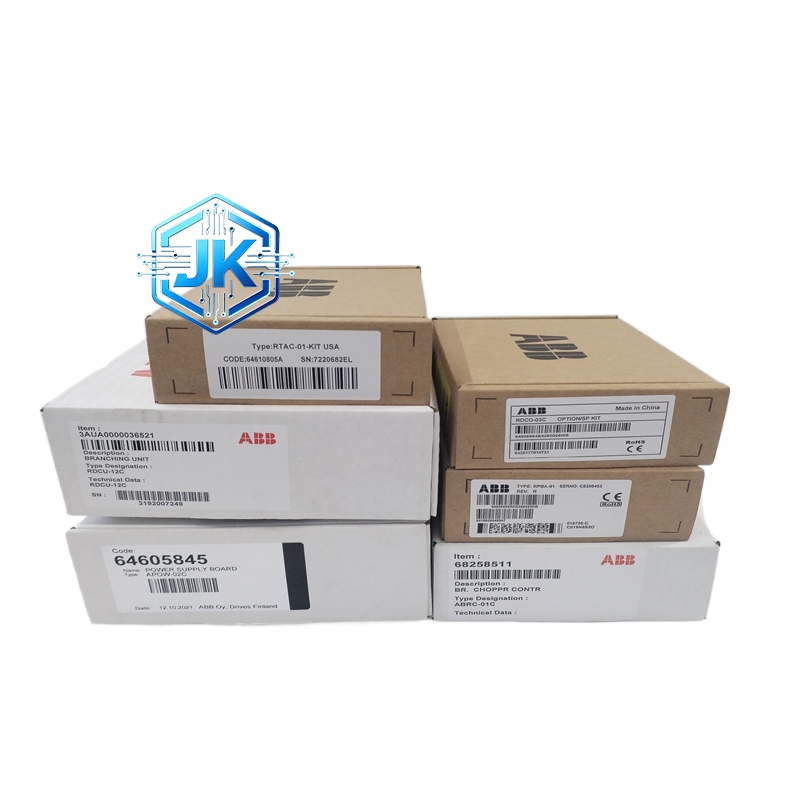

ABB ACS-RTAC-01 脉冲编码器接口模块
工作原理：编码器 A/B/Z 相脉冲信号经差分 / 单端接收、电平转换、光电隔离后，由 FPGA 解码为位置 / 转速数据，通过内部总线上传至变频器主控；提供 + 15V/+24V 编码器供电，带短路保护，实现转速闭环与位置反馈。
材质构成：阻燃 PCB 板、高速光电耦合器、FPGA 芯片、镀金连接器、阻燃塑料外壳、屏蔽金属罩、防静电涂层。
结构特征：标准模块式结构，适配变频器扩展槽；侧面编码器接线端子（A/B/Z、+15V/+24V、GND）；正面状态指示灯；背部总线金手指对接。
技术规格（性能参数）
- 适配变频器：ACS800/ACS880/ACS500 系列
- 编码器信号：A/B/Z 相，差分（RS-422）/ 单端可选
- 输入频率：最高 200kHz
- 编码器供电：+15V DC/±10%、5W；+24V DC/±10%、5W，短路保护
- 隔离电压：1500V AC（1 分钟）
- 转速反馈分辨率：15bit（0.00305%）
- 编码器电缆长度：差分 300m、单端 200m、集电极开路 100m
- 工作温度：−40–+80℃
- 功耗：5V@140mA +24V@55mA
- 尺寸（长 × 宽 × 高）：88.9mm×63.5mm×22.2mm
- 重量：约 0.2kg
功能特点
- 支持增量式 / 绝对值编码器，兼容差分 / 单端信号
- 编码器供电短路保护，防止损坏编码器
- 高速脉冲处理，最高 200kHz，适配高速电机
- 光电隔离，抗干扰能力强，适应工业复杂电磁环境
- 转速 / 位置闭环，提升调速精度与动态响应
优势亮点
- 高精度反馈，调速精度可达 ±0.01%，适合张力控制、定位控制
- 宽温运行（−40–+80℃），适应恶劣工况
- 安装便捷，直接插入变频器扩展槽，即插即用
适用行业：纺织、印刷包装、机床、起重、冶金、造纸、塑料机械、高精度调速与定位控制场景。
安装要求
- 断电状态下插入变频器扩展槽，金手指对齐插紧
- 编码器电缆用屏蔽双绞线，单独布线，远离动力线
- 编码器外壳与模块地可靠连接，减少干扰
使用注意事项
- 禁止带电插拔模块，避免总线接口损坏
- 编码器供电严禁接反，防止烧毁编码器
- 定期检查接线端子紧固状态，防止松动
