描述

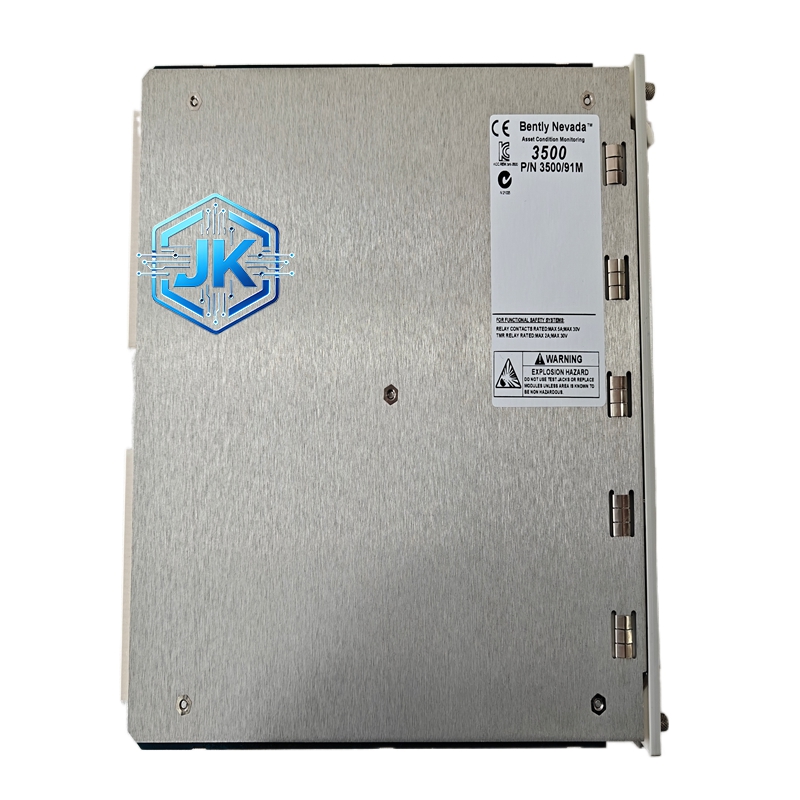

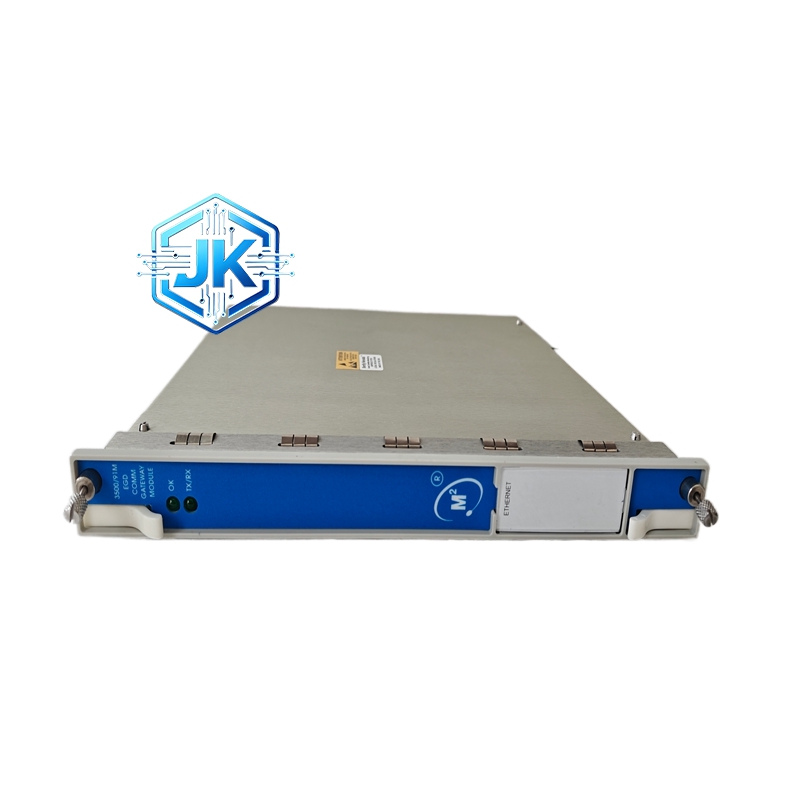

Bently 350091-02-00 190782-01 EGD 通信网关模块（标准型）
技术规格：
- 协议支持：EGD v2.01、Ethernet UDP/IP
- 通道配置：8 通道模拟输入（电压 / 电流）
- 输入范围：0-10V、0-20mA
- 分辨率：16 位 A/D 转换
- 精度：±0.1% 满量程
- 采样率：1000SPS
- 电气参数：供电 24V DC，功耗≤7.5W
- 物理规格：尺寸 241×24.4×242mm，重量 0.4kg
- 环境参数：工作温度 – 40℃～+70℃，存储温度 – 40℃～+80℃，湿度 5%～95% RH（无冷凝）
- 接口配置：RJ-45 以太网接口（10Mbps）
- 认证标准：CE、UL、RoHS、API 670
功能特点：
- 8 通道数据采集：同时采集振动、温度、压力等模拟量信号
- EGD 协议实时通信：低延迟适配中小型机组控制需求
- 标准以太网传输：10Mbps 速率，适配常规工业网络
- LED 状态指示：电源、通信、故障指示灯，直观显示运行状态
- 经济型设计：简化功能配置，适配预算敏感项目
性能参数：
- 数据更新率：≤200ms
- 传输速率：10Mbps（半双工）
- 数据容量：支持最多 64 个参数同时传输
材质构成：
- 壳体：铝合金（阳极氧化，轻量化）
- 接口：RJ-45 镀金触点
- 内部元件：工业级处理器、电容、电阻
结构特征：
- 机架式安装：3500 全高插槽适配，前端 LED、后端接口
- 热插拔支持：在线更换无需停机
- 紧凑设计：节省机架空间，适配中小型机架
工作原理：
采集 8 通道模拟量信号，转换为数字信号后按 EGD/UDP/IP 协议打包，通过以太网发送至 DCS/PLC；接收上位机指令并转发至机架，实现数据交互与参数配置。
优势亮点：
- 高性价比：标准功能配置，价格友好，适配中小型项目
- 稳定可靠：宽温设计、抗干扰，适配常规工业环境
- 易集成：协议简单，配置便捷，降低系统集成难度
适用行业：
中小型电厂、化工厂、冶金厂、油气站、通用工业旋转设备（压缩机、风机、泵组）
型号系列：3500/91 系列，标准型 350091-02-00，部件号 190782-01
安装要求：
- 安装于 3500 全高插槽，后端 RJ-45 连接交换机
- 环境温度 – 40℃～+70℃，远离强热源
- 以太网电缆屏蔽处理，长度≤50m
使用注意事项：
- 供电 24V DC±10%，避免过压
- 模拟输入信号需匹配 0-10V/0-20mA 范围
- 定期检查通信状态，及时处理网络中断
- 更换后重新配置 IP 与 EGD 参数
