描述

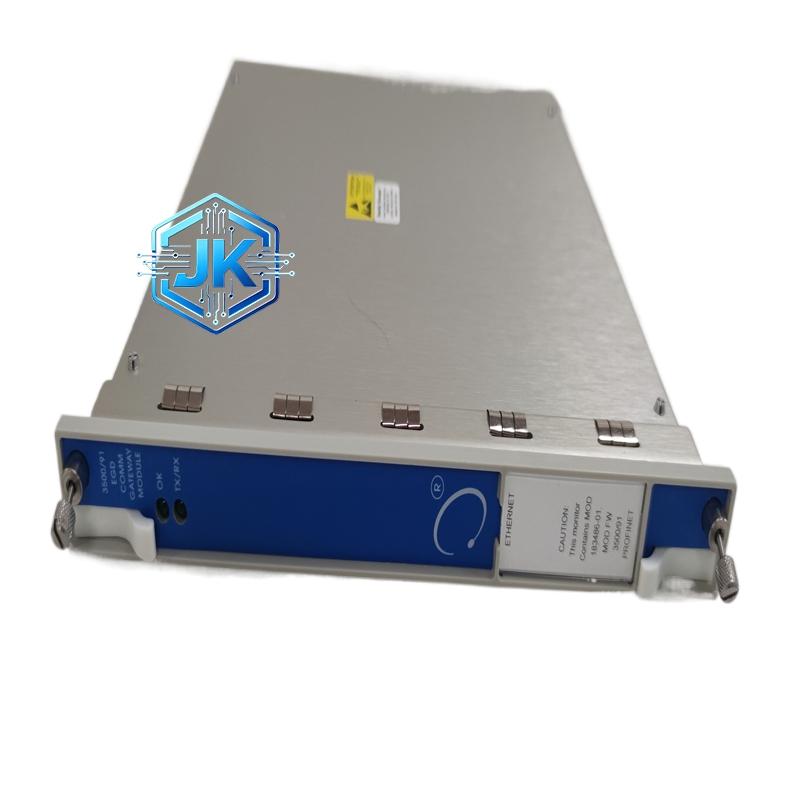

Bently 3500/91 161204-01 EGD 通信网关模块
技术规格：
- 协议支持：EGD v2.01、Ethernet UDP/IP、Bently 专有协议
- 以太网标准：IEEE 802.3，支持 10BASE-T/100BASE-TX（双绞线）
- 数据交互：生产者交换（机架 / 模块 / 通道 / 状态 / 数值）、消费者交换（组复位 / 跳闸 / 报警禁止）
- 电气参数：供电 24V DC，典型功耗 7.4W
- 物理规格：尺寸 241×24.4×242mm，重量 0.39kg，全高机架插槽安装
- 环境参数：工作温度 – 30℃～+65℃，存储温度 – 40℃～+85℃，湿度 95% RH（无冷凝）
- 接口配置：RJ-45 以太网接口（10/100Mbps 自适应）
- 认证标准：CE、UL、RoHS、API 670
功能特点：
- EGD 协议实时通信：低响应时间适配控制器级数据交互，支持 GE Mark VIe 无缝集成
- 多协议兼容：同时支持 EGD、UDP/IP、专有协议，适配多品牌控制系统
- 数据集中转发：汇总 3500 全机架振动、位移、温度等参数，统一对外传输
- LED 状态指示：电源、通信、故障指示灯，实时监测网关运行状态
- 单机架单网关：每个 3500 机架仅需 1 个 3500/91，简化系统架构
性能参数：
- 数据更新率：≤100ms（EGD 数据刷新）
- 传输速率：10/100Mbps 自适应，支持全双工通信
- 数据容量：支持最多 128 个参数同时传输
材质构成：
- 壳体：铝合金（屏蔽抗干扰，散热优化）
- 接口：RJ-45 镀金触点（防氧化、抗干扰）
- 内部元件：工业级处理器、网络芯片、宽温电容
结构特征：
- 机架式设计：标准 3500 全高插槽安装，前端 LED 指示、后端接口
- 热插拔支持：在线更换无需停机，适配连续运行系统
- 紧凑轻量化：超薄设计（24.4mm 宽），节省机架空间
工作原理：
网关接收 3500 机架各监测模块数据，经协议转换为 EGD/UDP/IP 格式，通过以太网发送至 DCS/PLC；同时接收上位机指令，下发至机架实现参数配置与控制。
优势亮点：
- 低延迟实时传输：适配工业控制级响应需求，保障数据时效性
- 无缝系统集成：兼容 GE Mark VIe 等主流控制器，降低集成难度
- 高可靠性：宽温设计、抗电磁干扰，适配工业恶劣环境
适用行业：
电力（火电 / 核电 / 燃气轮机）、石油天然气、化工、冶金、大型制造（高速旋转设备）
型号系列：3500/91 系列，部件号 161204-01
安装要求：
- 安装于 3500 系列机架全高插槽，后端 RJ-45 接口连接交换机
- 环境温度 – 30℃～+65℃，远离强电磁干扰源（变频器、大功率电机）
- 以太网电缆采用屏蔽双绞线，长度≤100m
使用注意事项：
- 供电电压 24V DC±10%，避免过压损坏网络芯片
- 配置 EGD 参数时需匹配控制器 IP 与端口，确保通信正常
- 定期检查以太网接头，防止松动或氧化导致通信中断
- 网关故障时热插拔更换，更换后重新下载网络配置
