描述

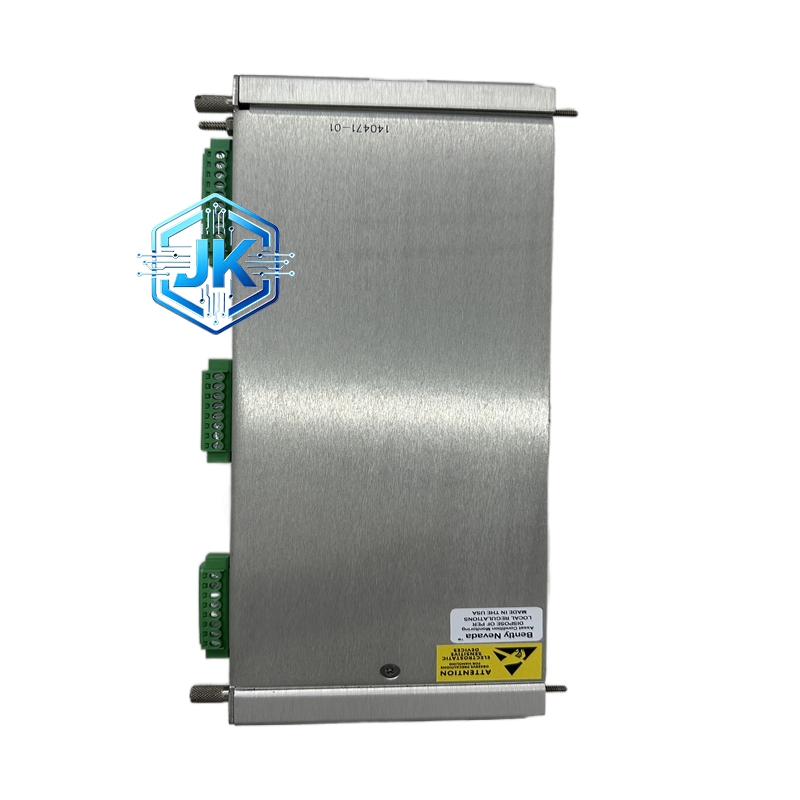

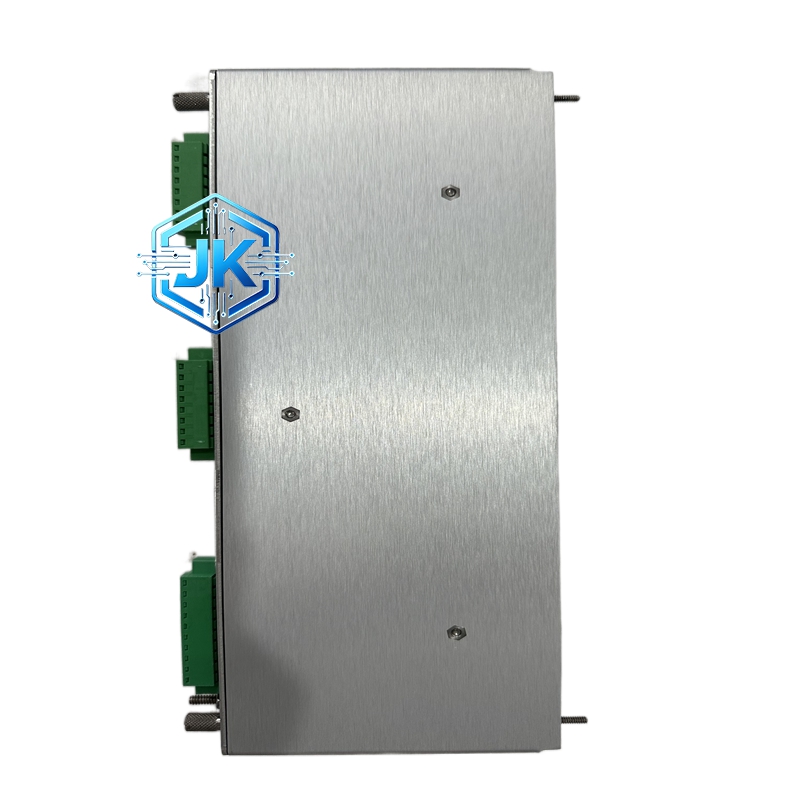

Bently 3500/72 140471-01 活塞杆位置监测器（4 通道 I/O 模块）
技术规格：
- 通道配置：4 通道独立监测，支持成对编程（通道 1/2 一组、3/4 一组）
- 输入信号：适配 3300 XL 电涡流探头（8mm/11mm 系统），输入电压 – 17.5～-26V DC
- 测量参数：活塞杆位置、活塞杆下落、超压缩机保护，支持比例值组态
- 报警功能：每通道可设警告 / 危险两级报警，支持用户可编程阈值
- 精度指标：线性误差＜±0.5%，温度漂移＜0.01%/℃
- 电气参数：供电 24V DC，功耗≤5W，输入阻抗≥100kΩ
- 物理规格：尺寸 159×178×130mm，重量 0.5kg，3500 机架插槽安装
- 环境参数：工作温度 – 40℃～+70℃，存储温度 – 40℃～+85℃，湿度 5%～95% RH（无冷凝）
- 认证标准：API 670、CE、UL、RoHS、SIL 2 功能安全认证
功能特点：
- 多参数集成监测：同时监测活塞杆位置、下落量、超压，覆盖压缩机核心故障模式
- 可编程报警逻辑：支持警告 / 危险阈值自定义，报警信号可驱动继电器输出
- 高抗振稳定性：10g（10～1000Hz）抗振设计，适配压缩机强振动工况
- 热插拔冗余：支持在线更换，无需停机，适配连续运行机组
- 系统兼容性强：与 3500/22M 组态软件、3300 XL 传感器全系列适配
性能参数：
- 响应时间：≤100ms（报警触发）
- 信号分辨率：16 位 A/D 转换，最小可测间隙变化 0.01mm
- 输出信号：继电器触点输出（24V DC/5A），支持 4-20mA 模拟量输出
材质构成：
- 壳体：铝合金（阳极氧化处理，屏蔽抗干扰）
- 接口：镀金触点（防氧化、低接触电阻）
- 内部元件：工业级电容、电阻、处理器（宽温设计）
结构特征：
- 机架式设计：标准 3500 全高插槽安装，前后端 I/O 分离
- LED 状态指示：电源、运行、报警、故障指示灯，实时显示模块状态
- 端子排连接：可拆卸螺丝端子，便于现场接线与维护
工作原理：
电涡流探头感应活塞杆表面间隙变化，转换为电压信号输入模块；模块经信号调理、A/D 转换、线性化处理后，计算位置 / 下落量；与预设报警阈值比较，触发警告 / 危险信号并输出至 DCS/PLC。
优势亮点：
- 往复压缩机专用：精准适配活塞杆运动特性，解决传统监测盲区
- 高可靠性保护：SIL 2 认证，支持三重冗余，避免误报 / 漏报
- 维护便捷：热插拔 + 免校准设计，降低运维成本
适用行业：
石油天然气（往复压缩机站）、化工（高压压缩机）、煤化工、油气输送管道、大型制冷机组
型号系列：3500/72 系列（含 3500/72M 升级型），部件号 140471-01
安装要求：
- 安装于 3500 系列机架全高插槽，紧邻电源模块
- 环境温度控制在 – 40℃～+70℃，远离强热源与振动源
- 传感器电缆长度≤10m，接头处做好防水密封
使用注意事项：
- 供电电压严格控制在 24V DC±10%，避免过压损坏
- 报警阈值需根据压缩机工况精准组态，禁止盲目设置
- 定期检查传感器接头与端子排，防止松动或氧化
- 模块故障时优先热插拔更换，更换后重新下载组态参数
