描述

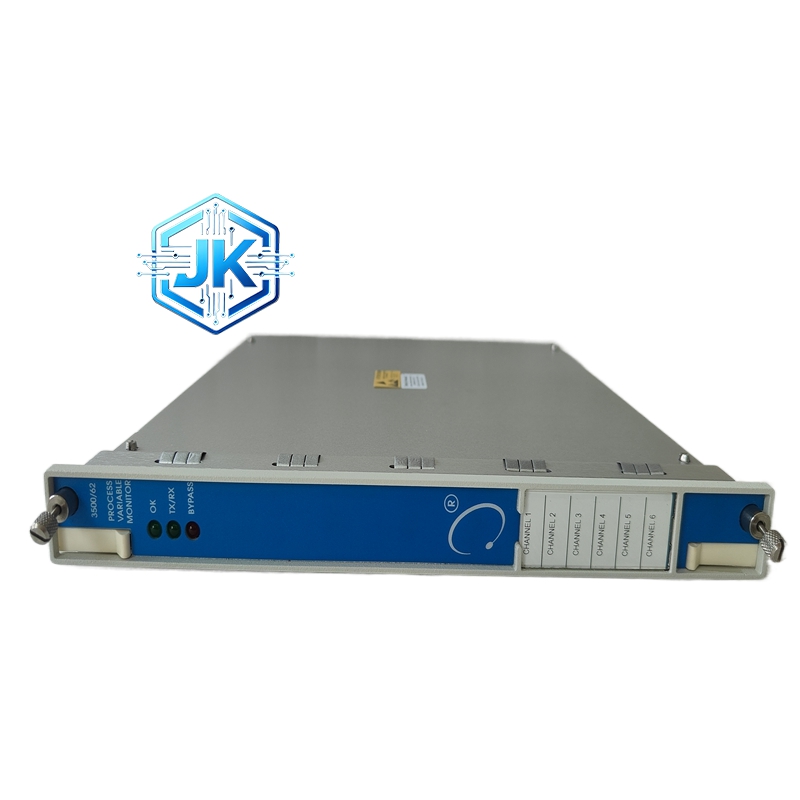

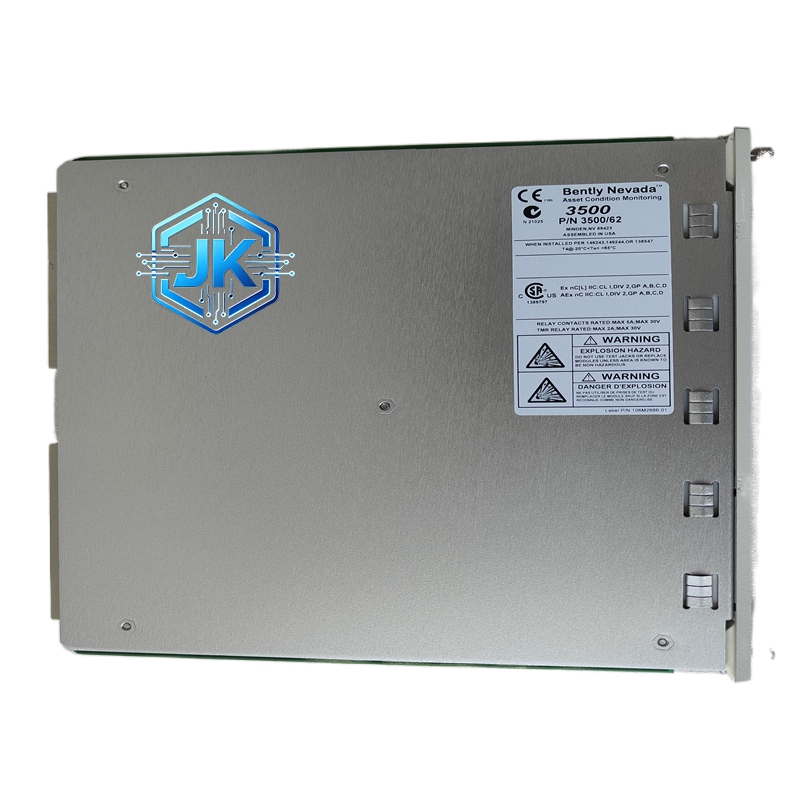

Bently 3500/62（163179-03）4 通道模拟量输出模块
技术规格
- 通道数量：4 路独立模拟量输出通道，电气隔离
- 输出信号：4–20mA DC（标准），可选 0–20mA、0–10V DC
- 负载能力：最大 750Ω（4–20mA），适配各类 DCS 输入卡
- 精度：±0.1%FS（25℃），±0.2%FS（-40℃～+85℃）
- 分辨率：16 位，平滑无阶梯输出
- 响应时间：<50ms（满量程）
- 隔离电压：2500Vac（输入 – 输出 – 壳体），抗干扰强
性能参数
- 工作温度：-40℃～+85℃
- 存储温度：-55℃～+100℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：5g（10–1000Hz）
- 漂移：<0.005%FS/℃，宽温稳定
- 功耗：<5W（整机）
材质构成
- 外壳：铝合金，表面阳极氧化，防腐蚀抗干扰
- 基板：FR-4 阻燃板，镀金触点，高绝缘
- 端子：绿色插拔式电流端子，线径 0.5–2.5mm²
结构特征
- 尺寸：242mm×112mm×25mm（半高，标准 3500 机架兼容）
- 重量：0.4kg
- 安装：3500 机架 TDI 右侧任意槽位，导轨卡扣固定
- 指示灯：PWR、OK、FAULT、CH1–CH4七 LED，通道状态独立显示
工作原理
- 接收 3500 系统数字监测数据（振动 / 位移 / 转速）；
- 模块内部数字滤波→量程转换→DA 转换→V/I 转换→隔离输出；
- 输出标准 4–20mA 信号，电流大小与监测值线性对应，供 DCS/PLC 采集显示。
优势亮点
- 高精度隔离输出：16 位分辨率 + 2500Vac 隔离，抗干扰、精度高
- 强负载驱动：750Ω 负载能力，适配各类长距离布线
- 宽温低漂移：-40℃～+85℃工作，漂移极小，长期稳定
- 4 通道独立：单模块覆盖 4 个参数输出，性价比高
适用行业
- 电力：汽轮发电机、燃气轮机振动 / 位移 / 转速信号输出至 DCS
- 油气：压缩机、透平机组监测数据上传至中控系统
- 化工：大型旋转设备参数共享至 DCS/PLC
- 冶金：风机、电机、轧机监测信号集中监控
型号系列
- 归属 Bently Nevada 3500 系列，子系列 3500/62 模拟量输出模块
- 同系列型号：3500/62-04-00（8 通道）、3500/62-03-01（冗余型）
