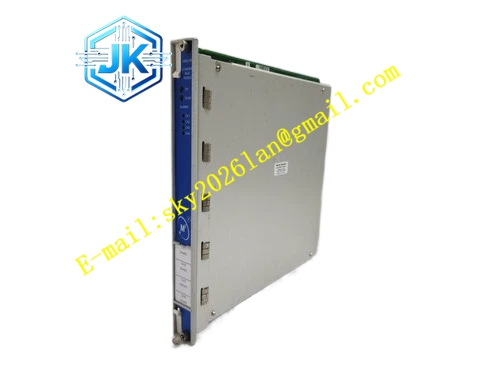

Bently Nevada 3500/61 温度监测模块（133811-02）
技术规格：
- 通道数量： 6 个独立通道，可同时监测
- 输入类型： RTD（2/3/4 线制）或热电偶（J、K、T、E、R、S、B 型）
- RTD 测量范围： -200°C 至 +850°C
- 热电偶测量范围： -200°C 至 +1500°C（取决于热电偶类型）
- 分辨率： 0.1°C
- 精度： ±0.25% 满量程（标准型）；±1°C（隔离型）
- 输入阻抗： 约 10 MΩ/引线
- 隔离电压： 250 VDC 通道间隔离（TC 隔离版本）
- 功耗： 约 9W
- 工作温度范围： -30°C 至 +65°C
- 存储温度范围： -40°C 至 +85°C
- 湿度： 最高 95% RH（无冷凝）
- 尺寸： 约 241.3mm × 24.4mm × 99.1mm
- 重量： 约 0.45kg
功能特点：
- 支持 RTD 和热电偶混合输入，同一模块内可同时接入不同类型的传感器
- 每个通道提供独立的 4-20mA 模拟记录仪输出，用于数据记录和趋势分析
- 每个通道可独立编程设置 ALERT（预警）和 DANGER（危险）两级报警阈值
- 报警延迟时间可配置，有效避免瞬态干扰引起的误报警
- 支持热插拔设计，更换模块时无需停机
- 与 3500 机架配置软件完全兼容，支持远程配置和数据读取
应用场景：
- 发电行业：汽轮机轴承温度监测
- 石油化工：泵电机绕组温度、压缩机密封温度监测
- 制造业：挤出机筒体温度控制
- 各类旋转机械的轴承、齿轮箱、电机温度在线监测与保护
材质构成： 工业级 PCB 电路板，精密信号调理电路，标准 3500 机架模块外壳
结构特征： 全高前面板模块，需配合后部 I/O 模块使用，前部设有状态指示 LED，后部 I/O 端子排用于传感器接线
工作原理： 模块通过接收 RTD 或热电偶传感器的模拟信号，经内部信号调理电路进行线性化和放大处理后，将温度值与用户设定的报警阈值进行比较。当温度超过预设阈值时，触发相应的报警继电器输出，同时通过背板总线将数据传送给机架接口模块和上位系统。
安装要求：
- 安装在 3500 机架的任意全高插槽中，需配合对应的后部 I/O 模块
- 传感器接线需使用屏蔽电缆，远离强电磁干扰源
- 热电偶隔离版本需确保接地回路正确连接
使用注意事项：
- 每年使用 Bently 3500/05 校准接口对传感器精度进行校验
- 确保供电电压稳定，避免电压波动影响测量精度
- 传感器安装时注意正确接地和屏蔽，防止 EMI 干扰
- 根据被测介质选择合适的传感器类型：RTD 适用于稳定长期测量，热电偶适用于快速温度变化场景
