描述

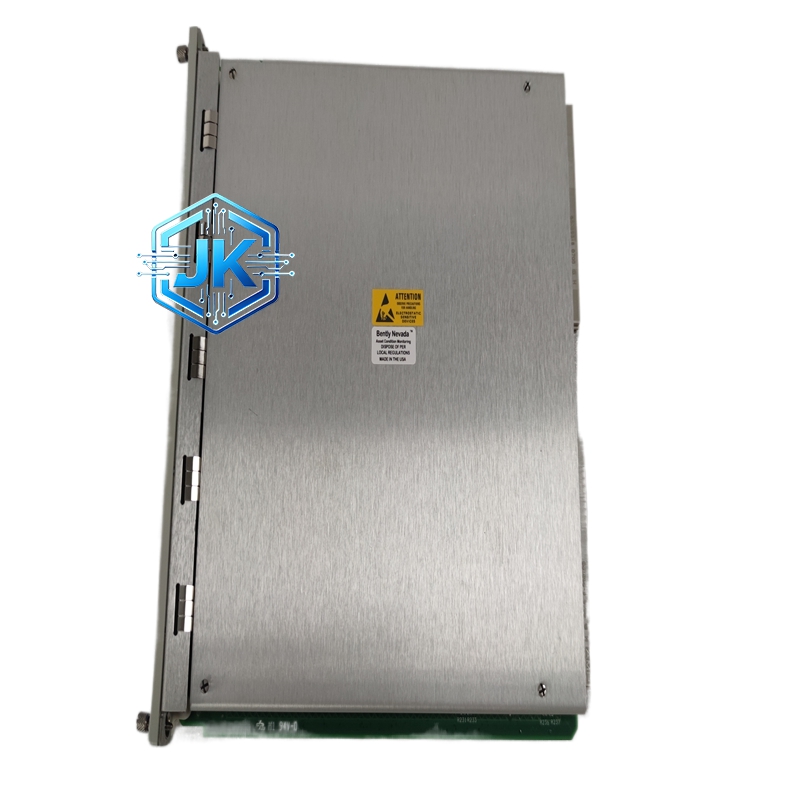

Bently 3500/33-01-02（149986-01）16 通道继电器输出模块
技术规格
- 通道数量：16 路 SPDT 继电器，4 路一组，共 4 组
- 触点容量：5A @ 30V DC / 5A @ 250V AC（阻性负载）
- 最小负载：100mA @ 5V DC（标准），1mA @ 1V DC（低电流可选）
- 继电器类型：环氧树脂密封，内置250Vrms 电弧抑制器
- 机械寿命：100,000 次（5A 负载）
- 电气寿命：10,000 次（满负载）
- 工作模式：每组可通过开关选择正常带电（NE）/ 正常不带电（ND）
- 工作温度：-40℃～+85℃
- 存储温度：-55℃～+100℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：5g（10–1000Hz）
- 响应时间：<10ms（继电器动作）
- 功耗：5.8W（典型），9W（最大）
材质构成
- 外壳：铝合金，表面导电氧化，屏蔽抗干扰
- 基板：FR-4 阻燃板，镀金触点，高绝缘
- 继电器：进口工业级密封继电器，耐高温、耐振动
- 端子：绿色插拔式大电流端子，线径 1.5–4mm²本特利
结构特征
- 尺寸：241mm×24.4mm×242mm（全高，标准 3500 机架兼容）
- 重量：0.7kg
- 安装：3500 机架 TDI 右侧任意槽位，导轨卡扣 + 螺丝固定
- 指示灯：OK、TX/RX、FAULT、CH1–CH16二十 LED，通道状态独立显示
工作原理
- 接收 3500 系统报警 / 跳闸指令，经逻辑电路判断；
- 驱动对应继电器吸合 / 断开，触点切换实现外部电路通断；
- 支持单通道报警、多通道表决、联锁停机等复杂逻辑，适配安全仪表系统（SIS）
优势亮点
- 16 路独立可编程：每路逻辑自由配置，适配多场景联锁
- 大容量高可靠触点：5A 负载，密封抗弧，寿命长
- 灵活工作模式：NE/ND 可选，适配安全型 / 非安全型系统
- 快速响应：<10ms 动作，保障紧急停机及时性
适用行业
- 电力：汽轮发电机、燃气轮机振动 / 位移超限联锁停机
- 油气：压缩机、透平机组喘振、超速保护
- 化工：大型旋转设备超温、超振动报警与联锁
- 冶金：风机、电机、轧机故障报警与停机控制
型号系列
- 归属 Bently Nevada 3500 系列，子系列 3500/33 继电器输出模块
- 同系列型号：3500/33-01-00、3500/33-01-CN（中国定制）
安装要求
- 安装于 3500/22 右侧槽位，远离强磁场与高温源
- 输出接线采用1.5–4mm² 多股铜线，大电流回路独立布线
- 继电器负载严禁超额定容量，避免触点烧毁
