描述

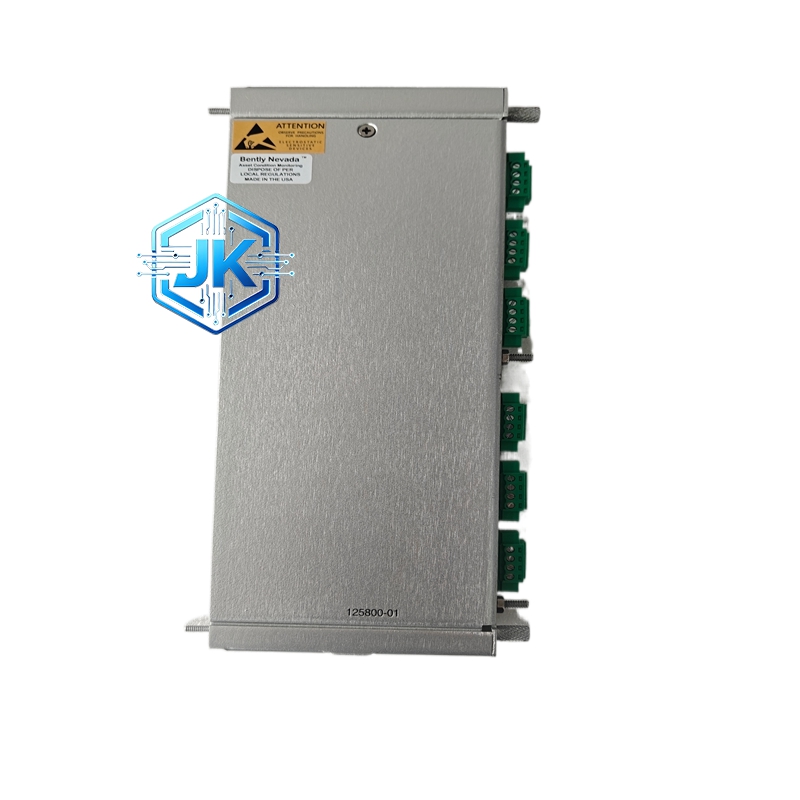

Bently 3500/25-01-01-00（125800-01）增强型键相器模块
技术规格
- 输入通道：2 路独立通道，单端 / 差分可选
- 输入信号：电涡流探头（±10V）、磁电式传感器（0–100mV）
- 转速范围：1–1,200,000 CPM（0.017–20kHz）
- 相位精度：±0.1°（360° 全量程）
- 转速精度：±0.05%（满量程）
- 输入阻抗：>21.8kΩ（单端），>43.6kΩ（差分）
- 输出信号：TTL 电平（5V）、差分 RS-422，同步输出至各监测模块
性能参数
- 工作温度：-40℃～+70℃
- 存储温度：-55℃～+85℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：5g（10–1000Hz）
- 响应时间：<100μs，实时跟踪转速变化
材质构成
- 外壳：铝合金，蓝色阳极氧化，防腐蚀
- 基板：FR-4 阻燃板，镀金触点，高绝缘
- 端子：绿色插拔式接线端子，镀金，线径 0.5–2.5mm²
结构特征
- 尺寸：242mm×112mm×25mm（半高，标准 3500 机架兼容）
- 重量：0.38kg
- 安装：3500 机架 TDI 右侧任意槽位，导轨卡扣固定
- 指示灯：PWR、OK、FAULT、CH1/CH2六 LED，通道状态独立显示
工作原理
- 键相传感器检测轴上键槽 / 凸台，产生模拟脉冲信号；
- 模块内部放大→滤波→整形→过零检测→数字锁相，生成标准 TTL 键相脉冲；
- 同步输出至各振动监测模块，用于1X/2X 振动相位、转速、轴心轨迹计算。
优势亮点
- 超高相位精度：±0.1° 全量程，动平衡与故障诊断精准可靠
- 宽转速覆盖：1–120 万 CPM，适配低速至高速旋转机械
- 多传感器兼容：支持电涡流、磁电式键相探头，适配不同工况
- 低功耗高稳定：单模块功耗 <5W，长期无漂移
适用行业
- 电力：汽轮发电机、燃气轮机键相位与转速监测
- 油气：压缩机、透平机组动平衡与故障诊断
- 化工：大型旋转设备相位基准提供
- 冶金：高速电机、风机、轧机键相监测
型号系列
- 归属 Bently Nevada 3500 系列，子系列 3500/25 键相器模块
- 同系列型号：3500/25-01-02-00、3500/25-02-01-01（冗余型）
安装要求
- 安装于 3500/22 右侧槽位，远离强电磁干扰源
- 传感器接线采用屏蔽双绞线，长度 ≤100m，屏蔽层单端接地
- 输入信号幅值：电涡流 ±5～±10V，磁电式 >50mV
