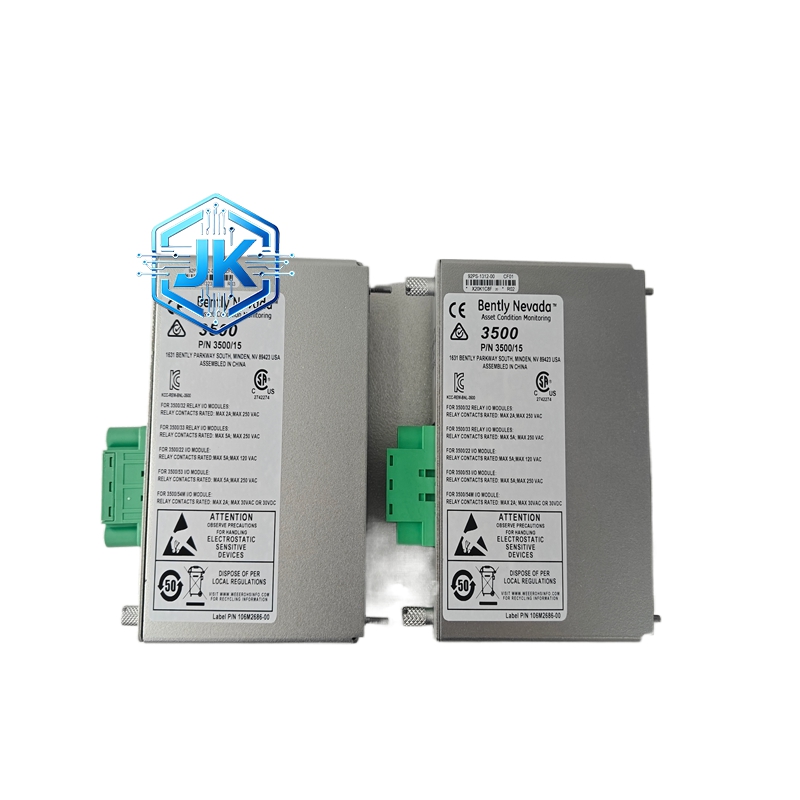

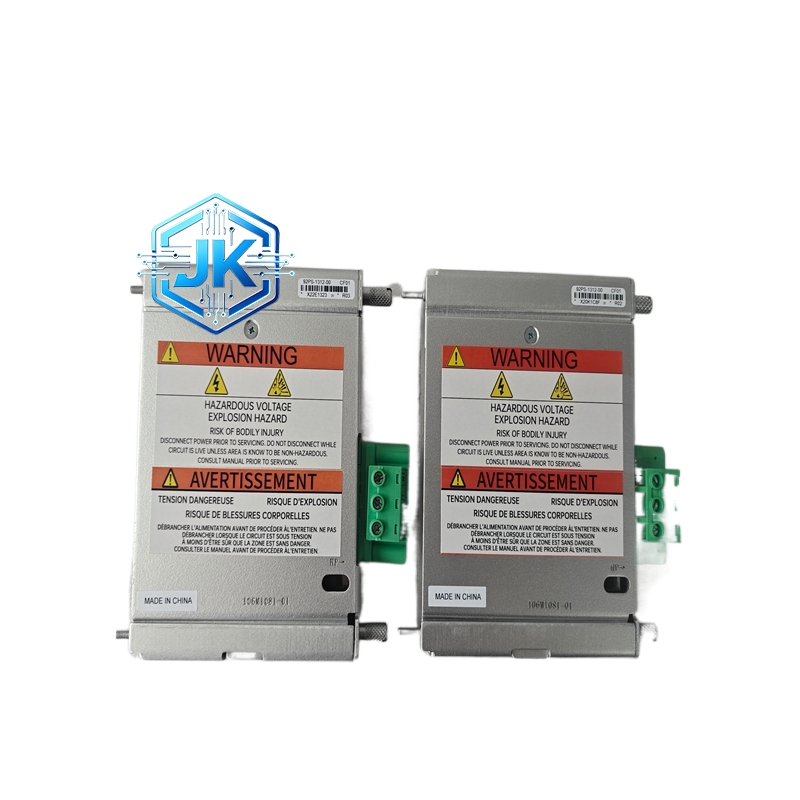

Bently 3500/15-05-05-00（106M1081-01）通用交流电源模块
技术规格
- 输入电压：通用交流 85–264Vac（rms），47–63Hz，自适应宽幅电网
- 输入电流：最大 2.8A（rms）
- 输出电压：+24V DC（±1%），系统总线稳压输出
- 输出功率：单模块最大 150W，可驱动满配 3500 机架
- 冗余能力：支持双电源热备，下槽主、上槽备，故障自动切换，切换时间 <10ms
- 保护机制：内置过流、过压、短路、过热四重保护，故障自锁定，恢复自动重启
- 绝缘耐压：输入 – 输出 2500Vac/1min，输入 – 壳体 1500Vac/1min
- 电磁兼容：符合 EN55011 A 级、IEC61000-6-2，抗静电、浪涌、脉冲群干扰
性能参数
- 工作温度：-30℃～+65℃，满载无降额
- 存储温度：-55℃～+85℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：10g（10–1000Hz），符合 MIL-STD-810H
- MTBF：>500,000 小时（25℃，满载）
材质构成
- 外壳：铝合金压铸，表面导电氧化，屏蔽散热一体化
- 内部基板：FR-4 阻燃环氧板，2mm 厚，镀金沉金工艺
- 连接器：镀金磷铜，插拔寿命 >500 次
- 元器件：工业级电容、军工级 MOS 管、高精度基准源
结构特征
- 尺寸：120.7mm×50.8mm×251.5mm（半高，标准 3500 机架兼容）
- 重量：4.0kg
- 安装：3500 机架左侧专用槽位，防呆卡扣 + 螺丝固定，免工具快速拆装
- 指示灯：前面板 **PWR（电源）、OK（正常）、FAULT（故障）** 三色 LED，状态一目了然
工作原理
- 交流输入经EMI 滤波→全桥整流→PFC 功率因数校正→DC-DC 高频稳压→输出滤波，生成稳定 24V 直流；
- 内置冗余仲裁电路，双电源时自动均流，主电源故障瞬间切换至备用，无断电间隙；
- 实时监测输出电压、电流、温度，异常立即关断输出并锁定故障，保护后端模块。
优势亮点
- 全球电网自适应：85–264Vac 宽幅输入，无需改配置，全球通用
- 工业级高可靠：四重保护、宽温工作、强抗振，适配恶劣工况
- 冗余无缝切换：双电源热备，切换无感知，保障关键机组监测不中断
- 易维护免校准：即插即用，无需现场校准，故障模块直接替换
适用行业
- 电力：火电、核电、燃气轮机 TSI 系统供电
- 油气：压缩机、泵组、透平状态监测系统
- 化工：高温高压旋转机械保护系统
- 冶金：风机、电机、轧机振动监测
- 通用工业：大型旋转设备在线监测与保护
型号系列
- 归属 Bently Nevada 3500 系列，子系列 3500/15 电源模块
- 同系列型号：3500/15-05-00-00、3500/15-10-05-01 等
安装要求
- 必须安装在 3500 机架左侧 1# 或 2# 槽位，紧邻框架接口模块
- 单电源可装任意左槽，双电源下主上备，不可反装
- 环境通风良好，周围无遮挡，散热空间 ≥50mm
- 输入接线采用 1.5–2.5mm² 多股铜线，扭矩 1.2N·m
