描述

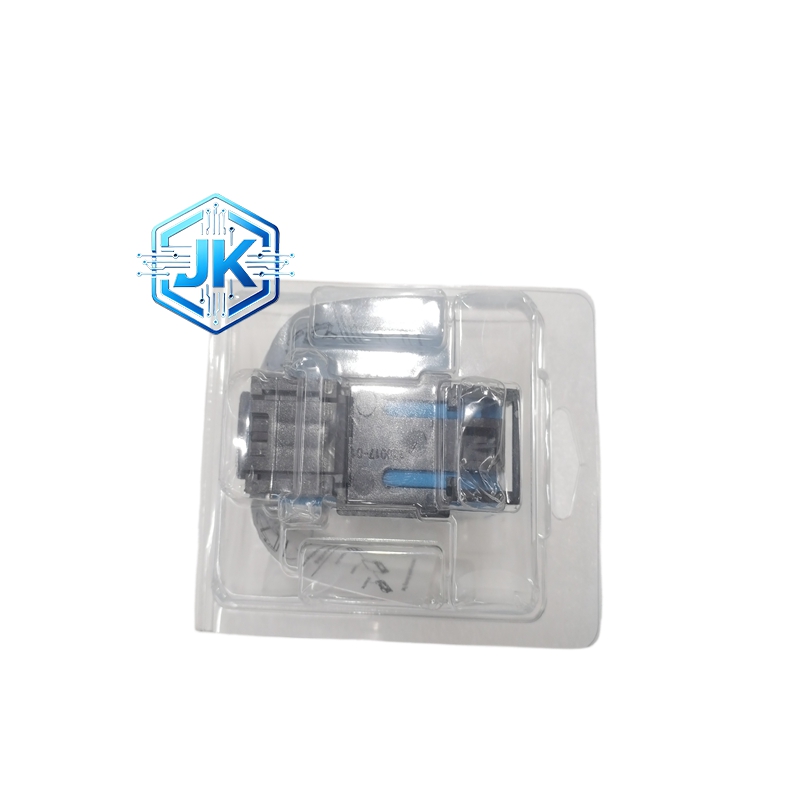

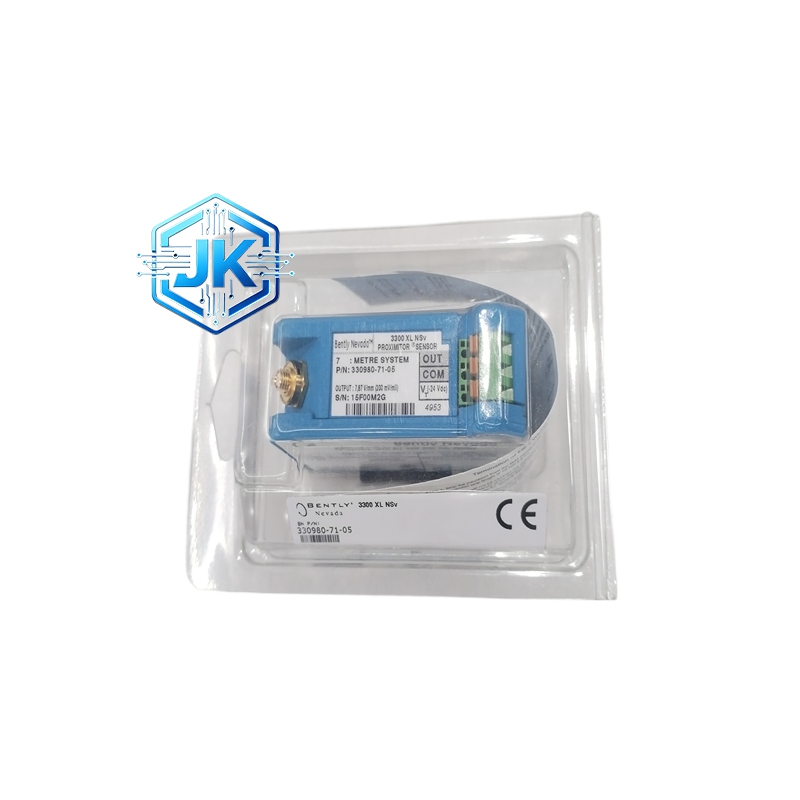

Bently 330980-71-05 3300 NSv 5mm 电涡流前置器
技术规格：
- 系列型号：3300 NSv 5mm Proximitor Sensor（高温型）
- 适配系统：330903/330907 系列 5mm 探头、330930 系列 5mm 延伸电缆
- 适配电缆总长：5m（探头 + 延伸电缆）
- 供电电压：-17.5V DC～-26V DC
- 供电电流：≤22mA（高温工况稳定）
- 输出信号：-1V～-17V DC（线性对应 0.127～1.143mm 间隙）
- 输出阻抗：≤42Ω
- 线性误差：＜±0.5%
- 频率响应：0～12kHz（-3dB，适配高速振动）
- 工作温度：-40℃～+100℃（超高温强化型）
- 存储温度：-55℃～+125℃
- 湿度范围：95% RH（无冷凝）
- 外形尺寸：88mm×36mm×71mm
- 重量：约 0.18kg
- 安装方式：DIN 导轨卡扣 / 面板安装
- 防护等级：IP20
- 绝缘电阻：≥50MΩ
- 抗振动：5g（10～1000Hz）
- 认证：API 670、CE、UL、RoHS
功能特点：
- 超高温强化设计：-40℃～+100℃稳定工作，适配高温机柜、密闭控制柜、小型机组高温工况
- 5mm 系统高灵敏度匹配：专为 5mm 高灵敏度探头校准，信号无失真、高分辨率
- 宽温低功耗稳定可靠：-40℃～+100℃超宽温工作，≤22mA 低功耗，长期无故障
- 强抗电磁干扰：铝合金屏蔽壳体 + 内部高温滤波电路，高温 + 强 EMI 环境信号稳定
- DIN 导轨安装便捷：标准 35mm 导轨卡扣，机柜内快速拆装、布线整齐
性能参数：
- 灵敏度：15.75 V/mm（400 mV/mil）
- 推荐工作间隙：0.5～0.8mm（-10V DC）
- 信号分辨率：0.0005mm
- 温度漂移：＜0.01%/℃（超高温环境稳定）
材质构成：
- 壳体：耐高温铝合金（散热优化、抗变形）
- 端子：镀金铜质（超高温抗氧化）
- 内部电路：高温级运算放大器、高灵敏度线性化芯片
结构特征：
- 超高温强化模块化设计：壳体加厚散热、内部元件高温筛选
- 端子排列：SpringLoc™弹簧端子，超高温环境不松动
- 接口：标准同轴信号接口、电源 / 信号端子排
工作原理：
- 与标准前置器原理一致，高温级电路元件保证 – 40℃～+100℃环境下高灵敏度信号精准转换
- 高温屏蔽壳体隔离高温辐射，防止内部电路过热漂移
优势亮点：
- 超高温适配极端高温工况，解决常规前置器高温漂移、死机问题
- 高灵敏度适配小型精密设备微小振动测量，分辨率达 0.0005mm
- 与标准型完全互换，升级无需更换探头与电缆、成本低
适用行业：
- 化工：炼油厂、乙烯装置小型高速压缩机、搅拌轴高温监测
- 油气：小型 LNG 压缩机、透平机组、防爆风机高温保护
- 精密制造：高速主轴、小型涡轮机、精密机械高温工况
- 通用工业：高温车间、密闭控制柜内小型旋转设备
- 科研：高温试验台、精密仪器振动监测
型号系列：
- 所属系列：3300 NSv 5mm 电涡流传感器系统
- 关联型号：330980-50-00（标准型）、330980-71-CN（中国定制高温）、330980-91-05（9m 高温）
安装要求：
- 安装位置：高温控制柜内，环境温度 – 40℃～+100℃，通风良好
- 安装方式：标准 35mm DIN 导轨卡扣安装，或面板螺栓固定
- 绝缘要求：前置器浮空安装，避免高温环境接地环流干扰
- 散热要求：周围预留≥5cm 散热空间，避免堆叠遮挡
使用注意事项：
- 供电严格使用 – 17.5V DC～-26V DC 负电源，超高温环境严禁电压波动
- 探头与延伸电缆总长严格 5m，超高温环境不得随意延长
- 超高温环境安装间隙仍按 0.5～0.8mm 调整，静态 – 10V DC 最佳
- 避免在 + 100℃以上超高温环境长期使用，超高温需定制
- 定期检查接头与端子紧固性，超高温环境易松动、导致信号异常
