描述

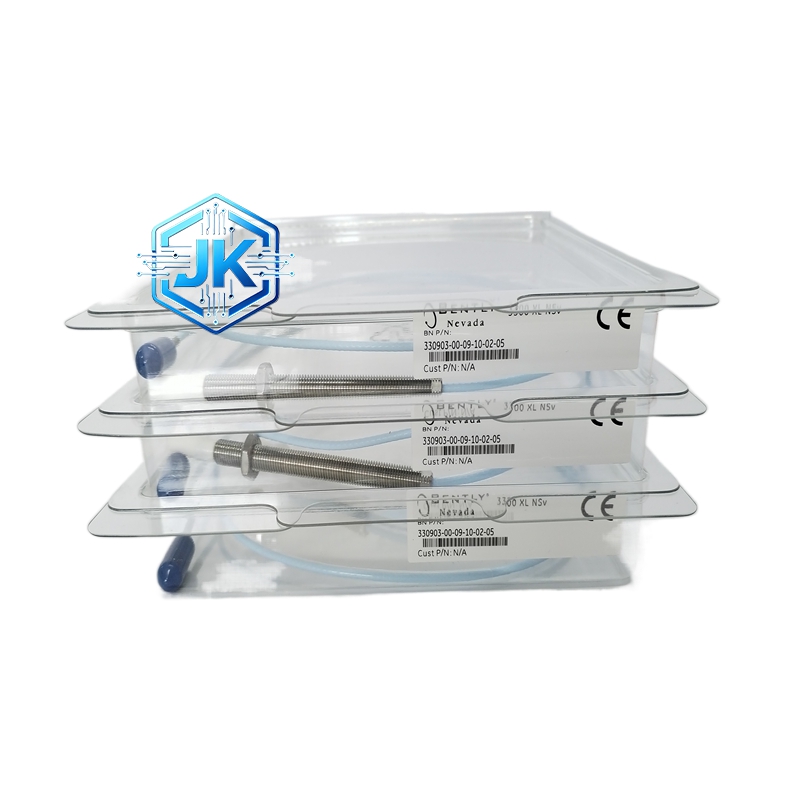

Bently 330903-00-09-10-02-05 3300 NSv 5mm 电涡流探头（9m 电缆 / 带安全栅）
技术规格：
- 系列型号：3300 NSv 5mm Proximity Probe
- 适配系统：330980 系列 5mm 前置器、330930 系列 5mm 延伸电缆
- 探头直径：5mm（超小型，适配小直径轴）
- 安装螺纹：1/4-28 UNF（英制，紧凑安装）
- 壳体长度：90mm（标准型）
- 电缆长度：9m（全程铠装，带安全栅）
- 线性范围：0.127～1.143mm（5～45mils）
- 灵敏度：15.75 V/mm（400 mV/mil，5mm 系统高灵敏度）
- 推荐工作间隙：0.5～0.8mm（静态 – 10V DC）
- 频率响应：0～12kHz（-3dB，适配高速振动）
- 探头温度：-51℃～+150℃
- 电缆温度：-51℃～+177℃
- 供电电压：-17.5V DC～-26V DC
- 输出信号：-1V～-17V DC
- 壳体材质：304 不锈钢（防腐蚀、抗振动）
- 防护等级：IP65
- 接头类型：ClickLoc 镀金自锁接头
- 安全栅配置：内置防爆安全栅（适配防爆区域）
- 绝缘电阻：≥100MΩ
- 抗振动：10g（10～1000Hz）
- 认证：API 670、CE、UL、RoHS、防爆认证
功能特点：
- 5mm 超小型探头适配狭小空间：直径仅 5mm，适配小直径轴、紧凑轴承箱、侧装 / 尾装受限场景
- 9 米铠装电缆长距离布线：适配小型机组跨机箱、长距离布线
- 内置防爆安全栅：直接适配化工、油气防爆区域，无需额外安全栅
- 高灵敏度精准测量：15.75 V/mm 高灵敏度，捕捉微小振动信号
- 耐高温耐腐蚀：不锈钢壳体 + 耐高温电缆，适配潮湿、油气、腐蚀环境
性能参数：
- 信号分辨率：0.0005mm（超高精度）
- 温度漂移：＜0.01%/℃
- 防爆等级：Ex ia IIC T4 Ga
材质构成：
- 探头壳体：304 不锈钢
- 电缆：不锈钢铠装 + 耐高温绝缘
- 接头：镀金铜质 + 密封胶
- 内部线圈：耐高温漆包线
结构特征：
- 超小型紧凑设计：直径 5mm、长度 90mm，适配狭小安装孔
- 内置安全栅模块：探头端部集成防爆安全栅，一体化设计
- 全程铠装电缆：探头至接头全程铠装，防护等级高
工作原理：
- 探头线圈高频振荡产生磁场，靠近金属靶面产生电涡流
- 间隙变化转换为阻抗变化，经电缆传输至前置器
- 内置安全栅限制能量输出，防爆区域安全使用
优势亮点：
- 5mm 超小直径 + 内置安全栅，解决狭小空间 + 防爆区域双重需求
- 高灵敏度适配小型精密旋转设备微小振动测量
- 9 米长电缆适配小型机组复杂布线，无需中间接头
适用行业：
- 化工：防爆区域小型压缩机、搅拌轴、高速泵组
- 油气：小型透平、增压机、防爆风机
- 通用工业：高速电机、精密主轴、小型涡轮机
- 制药 / 食品：无菌环境小型旋转设备
- 科研：试验台、精密机械振动监测
型号系列：
- 所属系列：3300 NSv 5mm 电涡流传感器系统
- 关联型号：330903-00-05-10-02-00（5m 无安全栅）、330903-00-09-10-02-00（9m 无安全栅）
安装要求：
- 安装位置：狭小轴承箱、侧装 / 尾装受限处，防爆区域
- 安装方式：1/4-28 UNF 螺纹拧紧，扭矩 5～8N・m
- 安装间隙：0.5～0.8mm，静态输出 – 10V DC
- 绝缘要求：探头与壳体电气绝缘，避免接地干扰
使用注意事项：
- 供电严格 – 17.5V DC～-26V DC，防爆区域严禁电压异常
- 电缆总长 9m，不得增减，安全栅严禁拆除
- 防爆区域安装需符合 Ex ia IIC T4 Ga 规范
- 避免超 150℃高温、强腐蚀环境使用
- 定期检查接头与铠装，防止松动、破损
