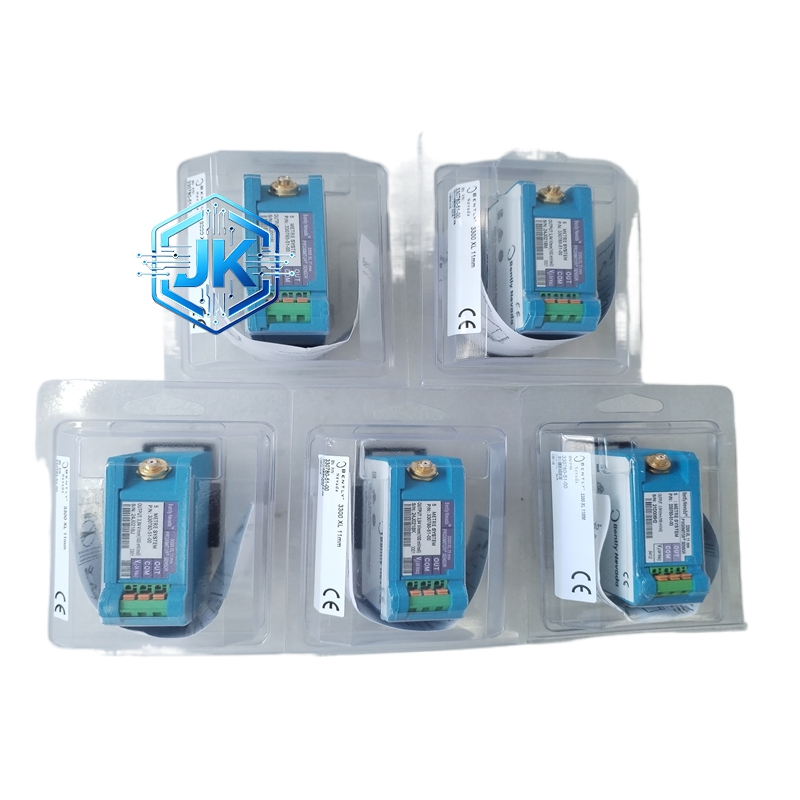

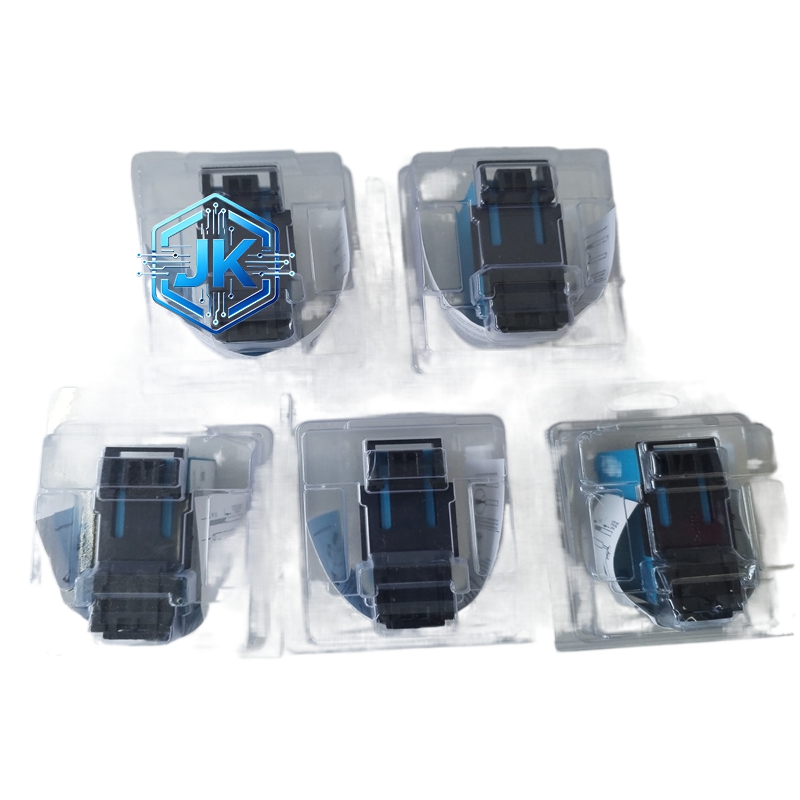

Bently 330780-51-00 3300 XL 11mm 电涡流前置器（5m 系统 / 高温型）
技术规格：
- 系列型号：3300 XL 11mm Proximitor Sensor（高温型）
- 适配系统：330704/330709 系列 11mm 探头、330730 系列 11mm 延伸电缆
- 适配电缆总长：5m（探头 + 延伸电缆）
- 供电电压：-17.5V DC～-26V DC
- 供电电流：≤22mA（高温工况稳定）
- 输出信号：-1V～-17V DC
- 输出阻抗：≤42Ω
- 线性误差：＜±0.5%
- 频率响应：0～8kHz（-3dB）
- 工作温度：-40℃～+70℃（高温强化型）
- 存储温度：-55℃～+125℃
- 湿度范围：95% RH（无冷凝）
- 外形尺寸：88mm×36mm×71mm
- 重量：约 0.2kg
- 安装方式：DIN 导轨卡扣 / 面板安装
- 防护等级：IP20
- 绝缘电阻：≥50MΩ
- 抗振动：5g（10～1000Hz）
- 认证：API 670、CE、UL、RoHS
功能特点：
- 高温强化设计：-40℃～+70℃稳定工作，适配高温机柜、密闭控制柜、夏季高温厂房
- 参数等同于 330780-50-00：可直接互换，无需重新校准
- 宽温低功耗稳定可靠：-40℃～+70℃宽温工作，≤22mA 低功耗，高温环境长期无故障
- 强抗电磁干扰：铝合金屏蔽壳体 + 内部高温滤波电路，高温 + 强 EMI 环境信号稳定
- DIN 导轨安装便捷：标准 35mm 导轨卡扣，机柜内快速拆装、布线整齐
性能参数：
- 灵敏度：3.94 V/mm（100 mV/mil）
- 推荐工作间隙：2.0～2.5mm（-10V DC）
- 信号分辨率：0.001mm
- 温度漂移：＜0.01%/℃（高温环境稳定）
材质构成：
- 壳体：耐高温铝合金（散热优化、抗变形）
- 端子：镀金铜质（高温抗氧化）
- 内部电路：高温级运算放大器、线性化芯片、耐高温电容
结构特征：
- 高温强化模块化设计：壳体加厚散热、内部元件高温筛选
- 端子排列：SpringLoc™弹簧端子，高温环境不松动
- 接口：5mm 同轴信号接口、电源 / 信号端子排
工作原理：
- 与 330780-50-00 原理一致，高温级电路元件保证 – 40℃～+70℃环境下信号精准转换
- 高温屏蔽壳体隔离高温辐射，防止内部电路过热漂移
优势亮点：
- 宽温适配极端高温工况，解决常规前置器高温漂移、死机问题
- 与标准型完全互换，升级无需更换探头与电缆、成本低
- 高温环境长期稳定性强，适合火电、化工高温区监测
适用行业：
- 电力：火电 / 核电汽轮机近区高温机柜、夏季高温厂房监测
- 化工：炼油厂、乙烯装置高温高压旋转机械监测
- 油气：LNG 压缩机、合成气压缩机高温工况保护
- 冶金：大型加热炉附近风机、电机状态监测
- 通用工业：高温车间、密闭控制柜内旋转机械监测
型号系列：
- 所属系列：3300 XL 11mm 电涡流传感器系统
- 关联型号：330780-50-00（标准型）、330780-91-05（9m 高温）、330780-51-CN（中国定制高温）
安装要求：
- 安装位置：高温控制柜内，环境温度 – 40℃～+70℃，通风良好
- 安装方式：标准 35mm DIN 导轨卡扣安装，或面板螺栓固定
- 绝缘要求：前置器浮空安装，避免高温环境接地环流干扰
- 散热要求：周围预留≥5cm 散热空间，避免堆叠遮挡
使用注意事项：
- 供电严格使用 – 17.5V DC～-26V DC 负电源，高温环境严禁电压波动
- 探头与延伸电缆总长严格 5m，高温环境不得随意延长
- 高温环境安装间隙仍按 2.0～2.5mm 调整，静态 – 10V DC 最佳
- 避免在 + 70℃以上超高温环境长期使用，超高温需定制
- 定期检查接头与端子紧固性，高温环境易松动、导致信号异常
