描述

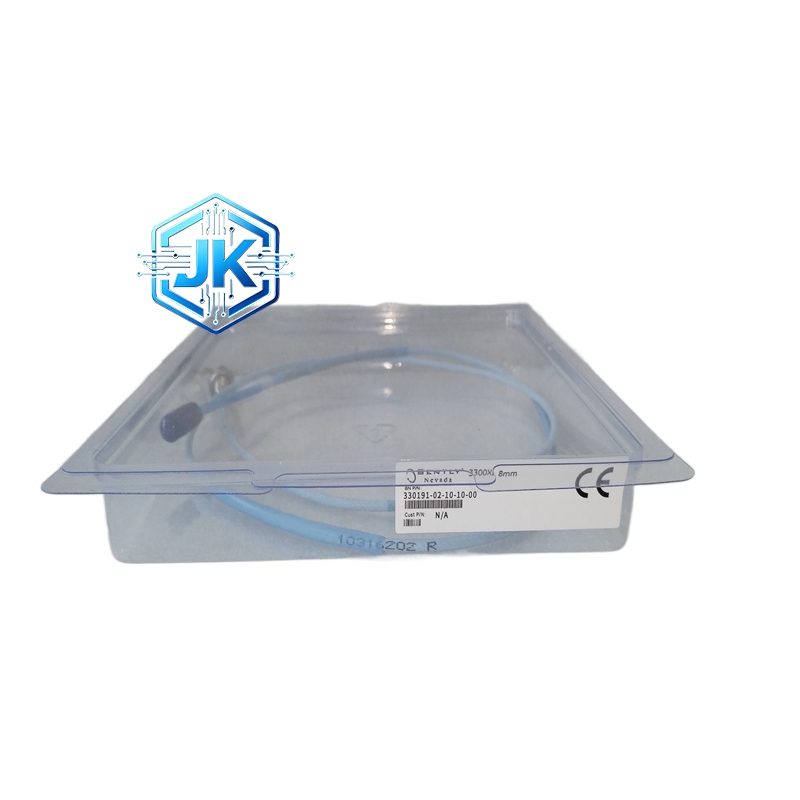

3300 XL 8mm 铠装延长电缆
- 技术规格：
- 适配探头直径：8mm
- 电缆长度：10m
- 铠装材质：304 不锈钢编织层
- 内芯材质：FEP 氟塑料绝缘铜芯
- 连接器类型：ClickLoc 镀金黄铜接头
- 工作温度：-40°C~+150°C
- 耐压等级：AC 500V
- 绝缘电阻：≥1000MΩ（500VDC）
- 特性阻抗：75Ω±5Ω
- 弯曲半径：最小 10 倍电缆直径
- 防护等级：IP67
- 重量：约 0.5kg
- 认证：CE、UL、cUL、ATEX
- 材质构成：外层为 304 不锈钢铠装层，中间为 FEP 氟塑料绝缘层，内芯为多股镀锡铜导体，两端为镀金黄铜连接器，具备耐高温、耐腐蚀、耐油、抗老化特性。
- 结构特征：采用双层屏蔽结构，铠装层紧密包裹内芯，抗拉强度高；连接器为快插式锁定设计，防松动、防脱落；电缆柔韧性佳，可适应狭小空间布线，支持多次弯折无损伤。
- 工作原理：作为传感器与前置器的信号传输介质，通过内芯铜导体传输电涡流探头的高频微弱信号，双层屏蔽结构隔绝外界 EMI/RFI 干扰，确保信号无衰减、无失真传输，铠装层抵御机械外力破坏。
功能特点：
- 铠装加固设计，抗机械冲击、抗拉伸，使用寿命长。
- 耐高温氟塑料绝缘，适配高温工业环境。
- 镀金连接器，接触电阻小，信号传输稳定。
- 完全匹配 3300 XL 8mm 传感器系统，无需校准即插即用。
- 防水防尘防油，适配潮湿、油污、粉尘等恶劣工况。
- 优势亮点：原装原厂配套，信号传输损耗≤0.1dB/10m；铠装层防护等级高，可承受 100kg 以上拉力；耐温范围宽，适配 – 40°C~+150°C 极端温度；兼容性强，可与同系列所有 8mm 探头、前置器互换。
- 适用行业：电力（火电、水电）、石油化工、钢铁冶金、造纸印刷、水泥建材、通用机械等。
- 型号系列：归属 3300 XL 8mm 传感器系统，同系列包含 330104 探头、330106 探头、330180 前置器、330193 延长电缆等。
- 安装要求：
- 安装时避免过度弯折，弯曲半径不小于 10 倍电缆直径。
- 连接器对接时对准卡槽，旋转锁定到位，防止松动。
- 布线时远离强电电缆、变频器等干扰源，平行间距≥30cm。
- 固定时使用专用卡箍，避免尖锐物体刺破铠装层。
- 使用注意事项：
- 严禁踩踏、碾压、拖拽电缆，避免铠装层破损。
- 禁止在高温明火环境下使用，远离热源。
- 定期检查连接器连接状态，防止氧化、松动。
- 不可随意裁剪电缆长度，需原厂定制适配长度。
