描述

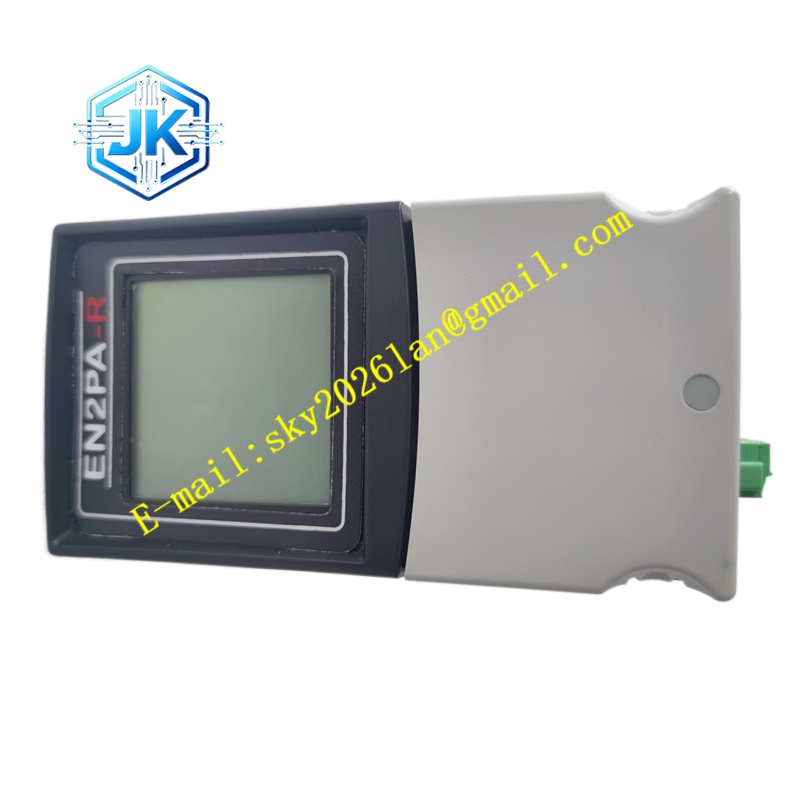

A-B 1788-EN2PAR
技术规格： 型号 1788‑EN2PAR；通讯协议支持 EtherNet/IP；适配 Flex I/O 系列所有标准 I/O 模块；自带双以太网 RJ45 接口；支持并行扩展背板连接 Flex I/O 端子底座；额定供电电压 24V 直流；内置网络状态诊断 LED；支持 IP 地址静态配置、BOOTP/DHCP 自动分配；背板 I/O 刷新周期可软件设置；工作湿度范围 5%~95% 无凝露。
功能特点： 建立 EtherNet/IP 网络与 Flex I/O 并行背板之间的数据桥梁，接收控制器下发的输出指令并转发给本地 I/O 模块，同时采集输入通道信号打包上传至 PLC；双网口支持线性设备拓扑，无需额外交换机即可串联多个分站；实时监测网络链路、背板通讯状态、模块供电状态，故障状态通过面板指示灯直观展示；支持现场设备标签识别，在 RSLogix 软件中自动识别 I/O 组态；具备看门狗功能，网络中断时可预先设定输出保持状态；支持在线组态修改，不中断整套控制系统运行。
应用场景： 汽车总装自动化生产线、物料输送分拣系统、包装流水线、水处理自动化控制系统、冶金辅助设备远程信号采集分站，用于远距离分布式 Flex I/O 网络搭建。
性能参数： 以太网通讯速率 10/100M 自适应；背板 I/O 数据刷新延迟稳定；网络隔离防护符合工业 EMC 标准；模块连续工作温度区间 0℃至 60℃；网络故障响应速度快，链路丢失触发预设安全输出。
材质构成： 电路板基材采用 FR‑4 阻燃玻纤 PCB；网络连接器为金属屏蔽 RJ45，引脚镀金；模块外壳为灰色阻燃 ABS 工程塑料；背板连接器触点镀金，耐受多次插拔；内部芯片全部选用工业宽温级元器件。
结构特征： 标准 Flex I/O 底座卡扣式结构，直接卡装在 Flex I/O 端子底座之上；模块正面布置两组网口、运行指示灯、网络故障指示灯、背板通讯指示灯；底部专用并行背板金手指对接 I/O 底座；侧面设置 24V 直流供电接线端子；整体外形适配 Flex I/O 整套模块堆叠布局。
工作原理： 模块上电完成 IP 地址初始化，EtherNet/IP 网络接收 Logix 控制器发出的输出指令，通过内部逻辑电路转换为 Flex I/O 并行背板信号，驱动底座上数字、模拟输出模块动作；同步持续读取背板上输入模块采集的现场信号，封装成 EtherNet/IP 报文，通过以太网回传给主控制器，完成远程 I/O 的闭环数据交互。
安装要求： 模块卡装于匹配的 Flex I/O 端子底座，卡扣完全锁死；24V 直流供电线缆使用屏蔽控制线；以太网采用工业屏蔽双绞线，屏蔽层在控制柜单点接地；所有接线操作在断电状态完成；网络布线远离变频器、大功率电机动力电缆；组态时在编程软件内匹配对应 I/O 模块布局，下载组态后执行网络识别。
使用注意事项： 模块不支持超出额定电压的供电输入，电压异常会直接损坏内部通讯芯片；网络拓扑搭建严格遵循 EtherNet/IP 规范，避免环路；更换模块时，新模块需要重新配置 IP 地址与网络参数；定期清理网口积尘，防止接触不良；备件存储放置于防静电袋，远离腐蚀性气体与凝露环境。
