描述

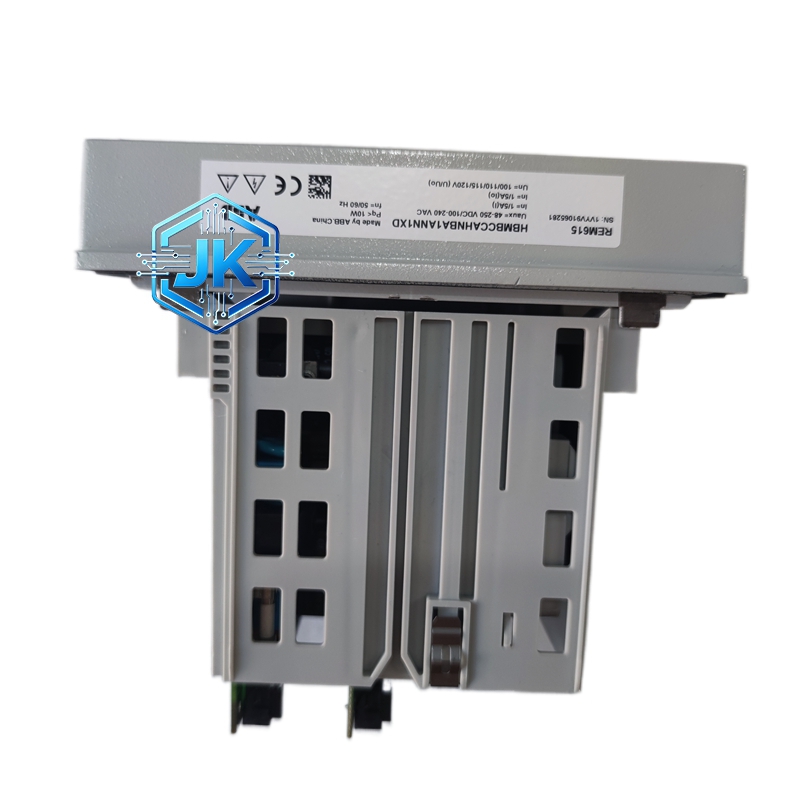

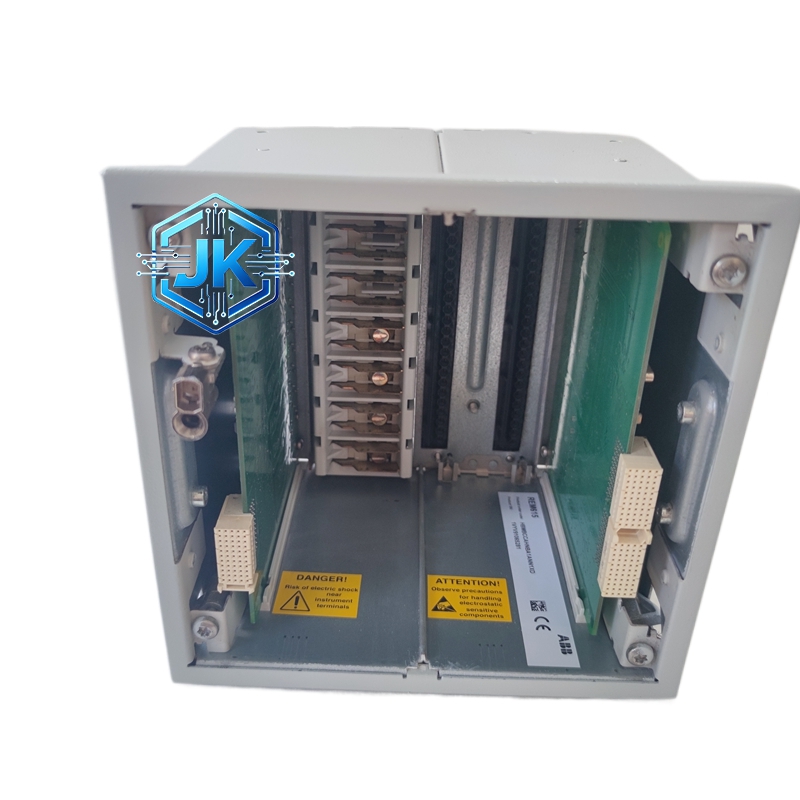

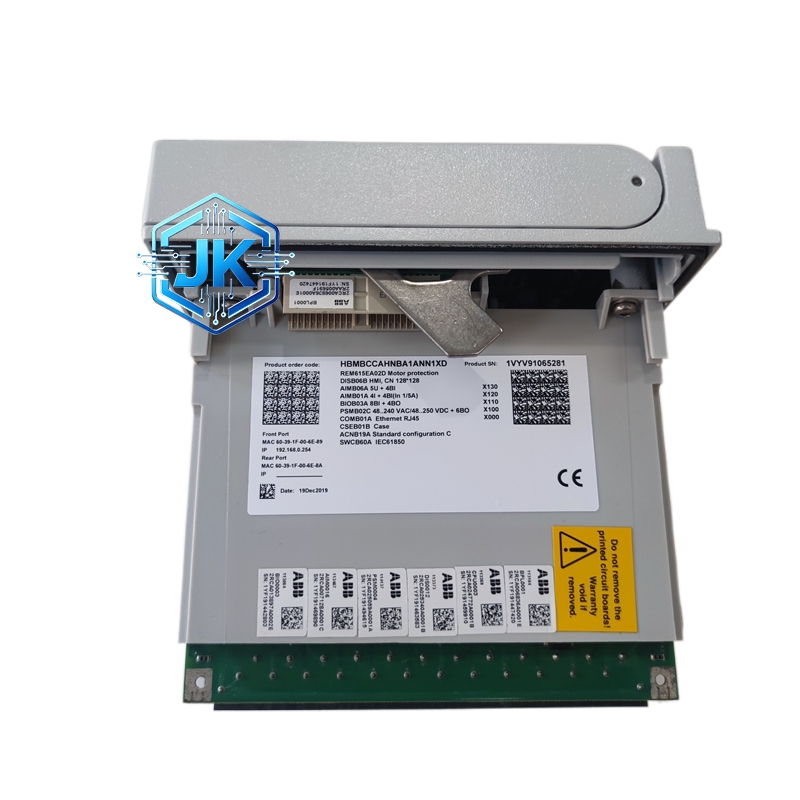

ABB REM615 HBMBCCAHNBA1ANN1XD 高速母线差动保护继电器（B配置版本）
技术规格：
- 保护类型： 母线差动保护、充电保护、母联保护、失灵保护
- 额定电流： 1 A或5 A（可选）
- 额定电压： 110 V DC/AC
- 差动保护原理： 比率制动差动保护
- 制动特性： 百分比制动特性，制动系数可设范围10%至80%
- 通信协议： IEC 61850（GOOSE、MMS、SV）
- 通信接口： 2个以太网端口（10/100 Mbps）+ 1个光纤接口（GOOSE）
- 二进制输入： 8路（可编程）
- 二进制输出： 8路（可编程）
- 测量精度： 电流0.1级，电压0.5级
- 工作电压范围： 88 V DC至264 V DC/AC
- 功耗： 小于12 W（典型值）
- 防护等级： IP54（前面板）
- 安装方式： 盘面安装或DIN导轨安装
功能特点：
- 与HBMCAEAGANB6ANN1XG相比，本版本二进制输入为8路、输出为8路，更适合需要较多输出触点的场合
- 高速光纤GOOSE通信，跳闸时间小于20毫秒
- 母线差动保护采用比率制动算法，有效防止CT饱和导致的误动
- 充电保护功能，用于新投入母线的首次充电保护
- 母联死区保护，覆盖断路器与CT之间的死区故障
- 断路器失灵保护，在断路器拒动时切除相邻元件
- 支持IEC 61850标准，实现与变电站自动化系统的无缝集成
- 内置故障录波功能，录波采样率高达4000 Hz
- 支持就地和远程两种整定方式
性能参数：
- 差动保护动作时间： 小于25毫秒（典型值）
- 充电保护动作时间： 30毫秒至300毫秒（可调）
- 失灵保护动作时间： 100毫秒至500毫秒（可调）
- GOOSE报文传输时间： 小于4毫秒
- 事件记录容量： 最多500条事件
- 故障录波容量： 每次故障录波不少于64个周波
- 平均无故障时间（MTBF）： 大于120000小时
材质构成：
- 外壳： 压铸铝合金，表面粉末喷涂处理，防护等级IP54
- 前面板： 防眩光钢化玻璃+铝合金边框
- 端子排： 黄铜镀银
- PCB板： 6层高TG FR-4板材（Tg180），表面沉金工艺
- 光纤接口： 不锈钢外壳，防尘防水等级IP67
- 液晶屏： 128×128像素背光LCD
结构特征：
尺寸约为265毫米×220毫米×140毫米，重量约2.5千克。正面设有液晶显示屏和8个功能按键。背面端子排布局与HBMCAEAGANB6ANN1XG有所不同，本版本为8路DI和8路DO配置，适合需要更多跳闸出口的应用场合。
工作原理：
与HBMCAEAGANB6ANN1XG完全一致，通过各进出线电流互感器采集电流，经差动算法判断母线是否发生内部故障，确认后通过GOOSE报文发送跳闸命令。
优势亮点：
- 8路输出配置，跳闸出口数量多于CAE版本
- 同样具备高速光纤通信和IEC 61850支持
- 适用于出线回路较多、需要多组跳闸出口的母线保护方案
适用行业：
- 与HBMCAEAGANB6ANN1XG相同的应用行业
- 特别适用于出线回路多、需要多组跳闸出口的6kV至35kV母线
型号系列：
属于ABB REM615 HBM系列，HBMBCCAHNBA1ANN1XD为B配置版本。
安装要求：
- 与HBMCAEAGANB6ANN1XG安装要求一致
- 8路输出接线时需注意输出触点容量为5 A/250 V DC
- 光纤和以太网电缆走线需分开布置
使用注意事项：
- HBMBCC版本与HBMCAE版本的I/O配置不同，更换时需重新核对接线图
- 整定参数需使用ABB PCM600工具进行配置
- 8路输出触点不可并联使用，每路需独立接入不同的跳闸回路
