描述

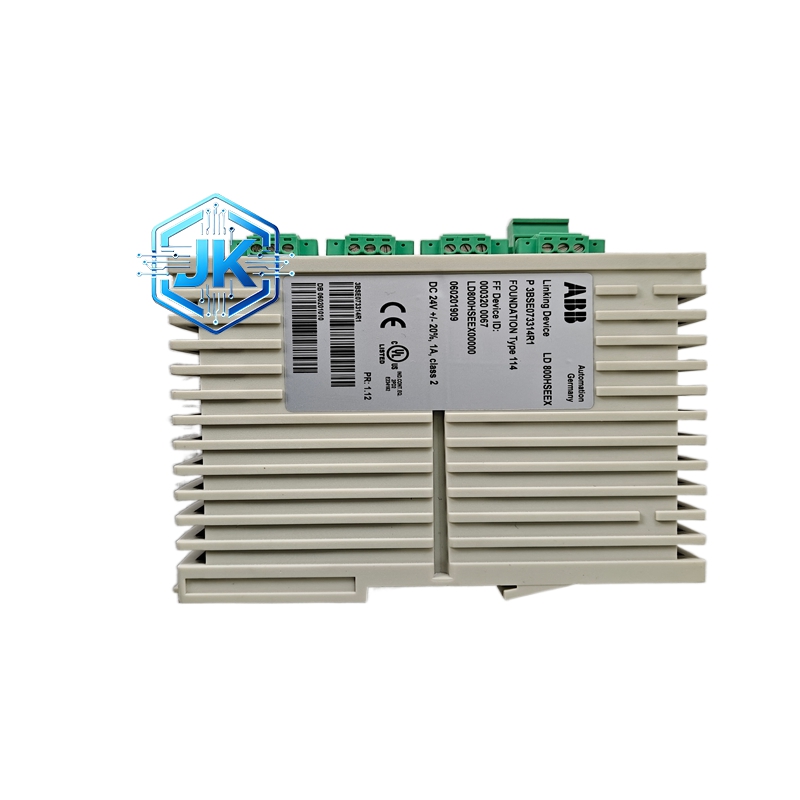

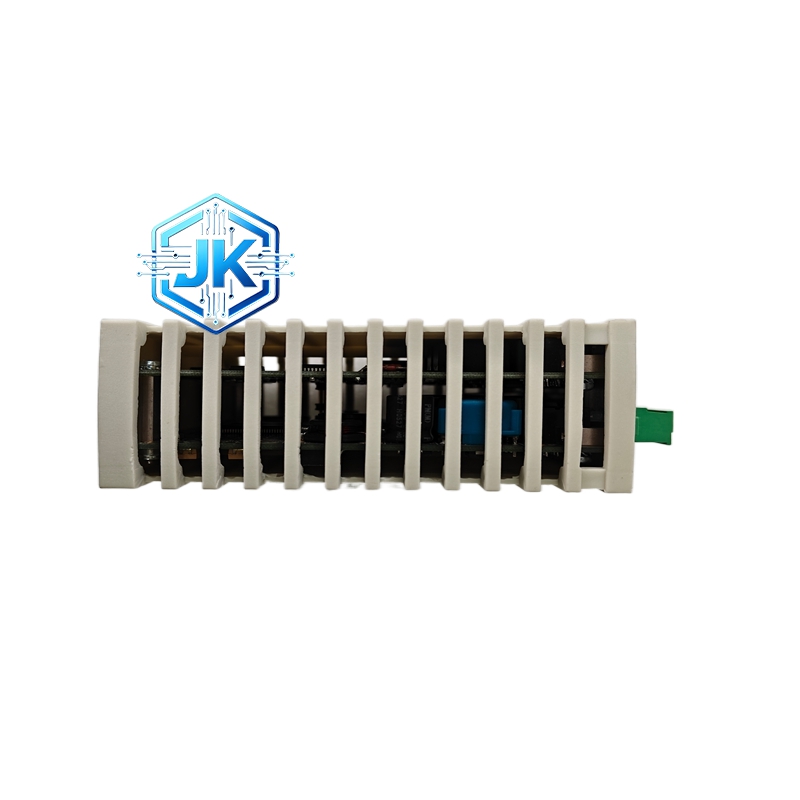

ABB LD800HSEEX 3BSE073314R1 基金会现场总线 HSE 链接设备（防爆型）
技术规格
- 产品型号：LD800HSEEX
- 订货号：3BSE073314R1
- 防爆等级：Ex ia IIC T4 Ga（本安防爆）
- 总线接口：4 路 FF H1（31.25kbps）、2 路 HSE 以太网（100Mbps）
- 通信协议：基金会现场总线 FF H1、HSE，支持 Client/Server、Publish/Subscribe
- 冗余功能：支持双机冗余，切换时间＜50ms
- 供电电源：24VDC（±10%），功耗≤6W
- 工作温度：-25℃～+70℃（防爆环境）
- 存储温度：-40℃～+85℃
- 防护等级：IP30
- 外形尺寸：125mm×110mm×50mm
- 净重：0.9kg
- 安装方式：DIN35 导轨
- 认证：CE、UL、CSA、ATEX、IECEx
功能特点
- 实现 FF H1 与 HSE 协议透明转换，支持 H1 设备参数远程配置
- 4 路独立 H1 链路主站（LAS），支持多网段并行通信
- 双以太网口冗余，单网故障自动切换，保障数据不间断
- 防爆设计，适配化工、油气等 Zone 0/1/2 危险区域
- 支持在线固件升级、远程诊断，维护便捷
性能参数
- H1 通信速率：固定 31.25kbps
- HSE 通信速率：10/100Mbps 自适应
- 数据转发延迟：≤10ms
- 最大 H1 设备数：每路 H1 最多 32 台
- 冗余切换时间：≤50ms
- EMC 抗干扰：符合 IEC 61000-6-2 标准
材质构成
- 外壳：压铸铝合金，防爆、防腐蚀、抗冲击
- 内部 PCB：工业级耐高温线路板，镀锡抗氧化
- 接口端子：不锈钢 + 铜镀金，防腐、接触可靠
- 密封件：氟橡胶，耐高温、耐油、防爆密封
结构特征

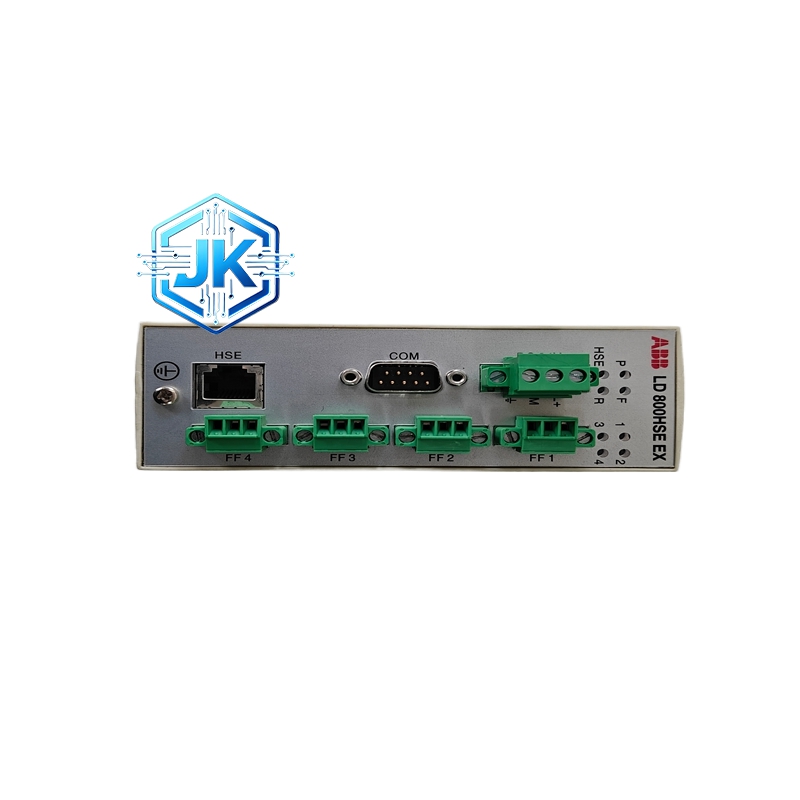

- 紧凑型导轨安装结构，正面接口分区（H1 端子、以太网口、电源 / 状态指示灯）
- 防爆密封腔体设计，接线腔与电子腔隔离
- 侧面冗余接口，支持双机冗余连接
- 状态指示灯（电源、运行、故障、通信），直观显示工作状态
工作原理
接收 H1 现场设备（传感器、执行器）的低速总线数据，经内部协议转换、数据打包后，通过 HSE 高速以太网上传至 DCS / 上位机；同时反向转发上位机控制指令至 H1 设备，实现双向数据互通与远程控制。
优势亮点
- 防爆认证齐全，适配危险区域现场总线组网
- 协议转换透明，兼容所有 FF H1 标准设备
- 双网 + 双机冗余，可靠性高，满足关键工艺零停机
- 宽温运行，适配极端工业环境
- 与 ABB DCS 系统原生适配，无缝集成
适用行业
石油化工、油气开采、制药、煤化工、电力（防爆区域）、冶金（危险区域）
型号系列
LD800HSE 系列（含标准型 LD800HSE、防爆型 LD800HSEEX）
安装要求
- 标准 DIN35 导轨安装，危险区域需符合防爆安装规范
- H1 总线采用 FF 专用屏蔽电缆，终端匹配电阻正确配置
- 以太网口连接工业屏蔽网线，远离强干扰设备
- 供电电源采用本安型 24VDC，接地可靠
- 冗余安装时，两台设备间距≥20cm，冗余线缆连接牢固
使用注意事项
- 严禁在防爆区域带电开盖或拆卸设备
- H1 总线不可超负载，每路设备数≤32 台
- 定期检查密封件完整性，防止粉尘、湿气进入
- 固件升级需在安全区域操作，升级前备份配置
- 避免强腐蚀环境长期运行，定期清洁接口灰尘
