描述

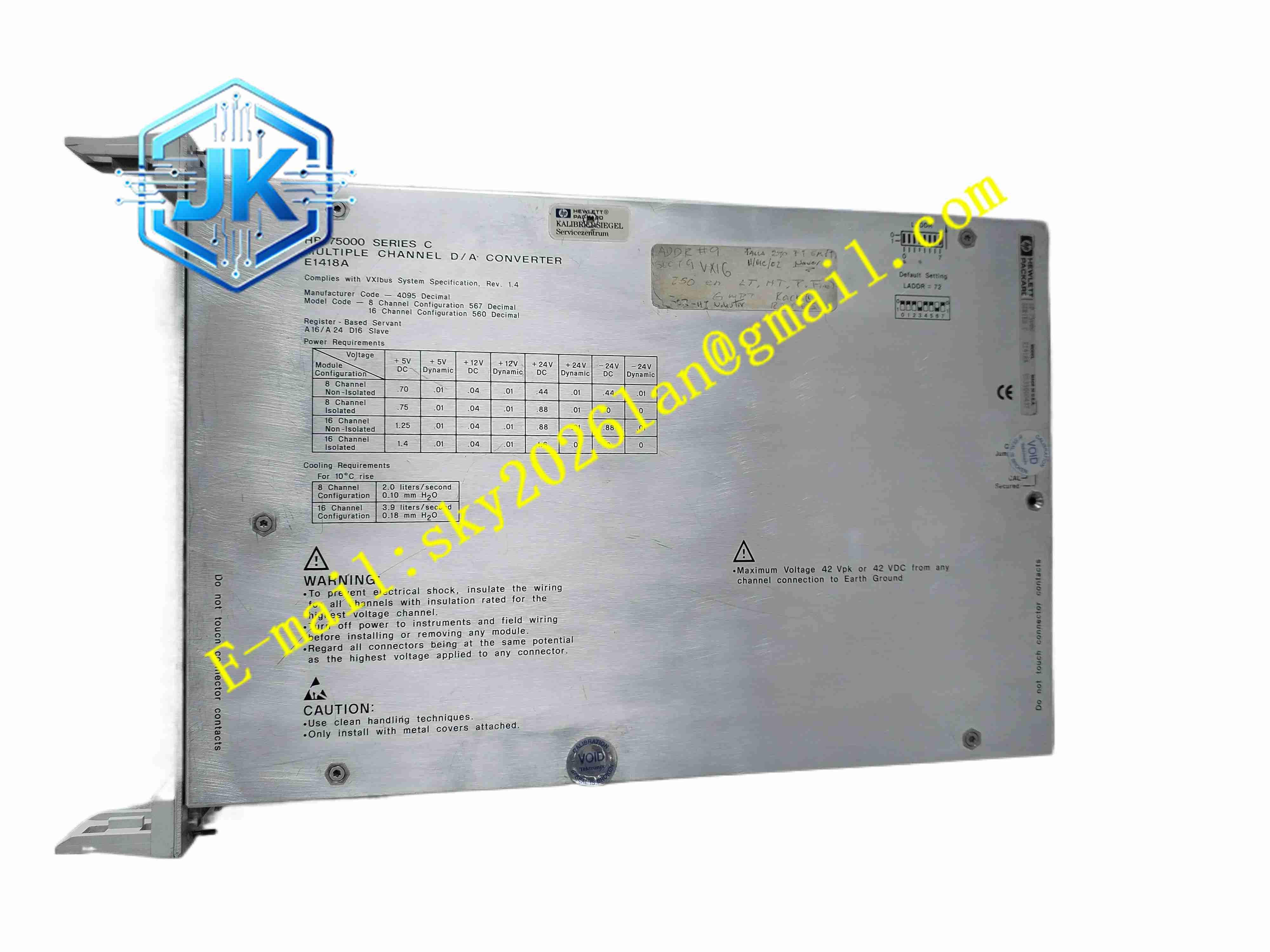

Keysight E1418A
主要功能
- 提供多通道可编程模拟量电压或电流输出
- 支持通过软件命令选择输出模式
- 支持通过跳线固定输出模式
- 支持软件触发、外部 TTL 触发和 VXIbus TTL 触发线同步
- 支持单通道或多通道同步输出
- 适用于 VXI 自动测试系统中的信号发生和激励输出
- 可通过终端模块进行通道配置和接线管理
输出模式配置
- 每个通道提供 P/J 跳线和 V/I 跳线
- P/J 跳线用于选择“程序可选”或“跳线可选”输出模式
- V/I 跳线用于在跳线可选模式下设定电压输出或电流输出
- 未安装跳线时，模块默认处于程序可选输出模式
- 当 P/J 跳线设为跳线可选后，输出模式由 V/I 跳线决定，且不能通过 SCPI 命令更改
- 执行 *RST 命令后，输出模式将恢复为 V/I 跳线设定状态
同步与触发
- 支持软件命令触发
- 支持外部 TTL 触发
- 支持 VXIbus TTL Trigger 触发线
- 可实现单通道触发输出
- 可实现多通道同步触发输出
- 触发控制寄存器用于选择触发源、触发目标和触发模式
电气与性能参数
- 建立时间：300 µs，指单通道从满量程正向到满量程负向阶跃并达到标称精度所需时间
- 隔离通道隔离电压：42 Vdc / 42 V 峰值，适用于通道对机壳或通道对通道隔离场景
- 通道配置包括 8 通道非隔离、8 通道隔离、16 通道非隔离、16 通道隔离版本
- 不同通道和隔离配置的电源电流需求不同，需以手册表格为准
电源需求
- 使用 VXI 机箱提供的 +5V DC、+12V DC、+24V DC 和 -24V DC 电源
- 不同配置下静态电流和动态电流不同
- 8 通道非隔离配置：+5V DC 典型 0.70A，+12V DC 典型 0.04A，+24V DC 典型 0.44A，-24V DC 典型 0.44A
- 8 通道隔离配置：+5V DC 典型 0.75A，+12V DC 典型 0.04A，+24V DC 典型 0.88A，-24V DC 典型 0.00A
- 16 通道非隔离配置：+5V DC 典型 1.25A，+12V DC 典型 0.04A，+24V DC 典型 0.88A，-24V DC 典型 0.88A
- 16 通道隔离配置：+5V DC 典型 1.40A，+12V DC 典型 0.04A，+24V DC 典型 1.60A，-24V DC 典型 0.00A
- 动态电流值较小，但实际功耗仍取决于通道负载和切换频率
散热与冷却要求
- 8 通道配置：为控制温升 10 ℃，平均空气流量约 2.0 升/秒，压降约 0.10 mm H₂O，每插槽功耗约 25.4W
- 16 通道配置：为控制温升 10 ℃，平均空气流量约 3.9 升/秒，压降约 0.18 mm H₂O，每插槽功耗约 49.0W
- 安装时应确保 VXI 机箱风扇和散热风道满足模块冷却要求
VXI 总线特性
- 设备类型：A16 或 A24，D16
- 工作模式：仅从设备
- 寄存器基址访问方式
- 通过 VXI 背板与系统控制器通信
- 适用于标准 VXI 机箱插槽安装
寄存器与校准
- 提供软件触发寄存器，用于在软件触发模式下产生触发
- 提供触发控制寄存器，用于启用触发系统、选择触发线和触发模式
- 提供通道电压偏置校准寄存器，用于存储各通道电压偏置校准常数
- 校准常数存储在非易失性存储器中
- 非易失性存储器写入寿命有限，不建议频繁直接写入
- 校准操作推荐使用 SCPI 驱动完成，避免直接操作寄存器造成异常
结构特征
- 标准 VXI 模块结构
- 插入 VXI 机箱插槽使用
- 前端或外接终端模块提供接线端子
- 终端模块包含通道跳线，用于配置输出模式
- 跳线出厂时通常单独包装，可安装在终端模块上保存或用于后续重新配置
安装要求
- 必须安装在兼容 VXI 标准的机箱中
- 安装前应确认机箱电源容量满足模块电流需求
- 安装时应确认插槽编号和系统控制器地址分配
- 终端模块跳线应根据电压输出或电流输出需求正确设置
- 多模块同步使用时应规划触发线和接地方式
- 机箱冷却风量应满足模块散热要求
