描述

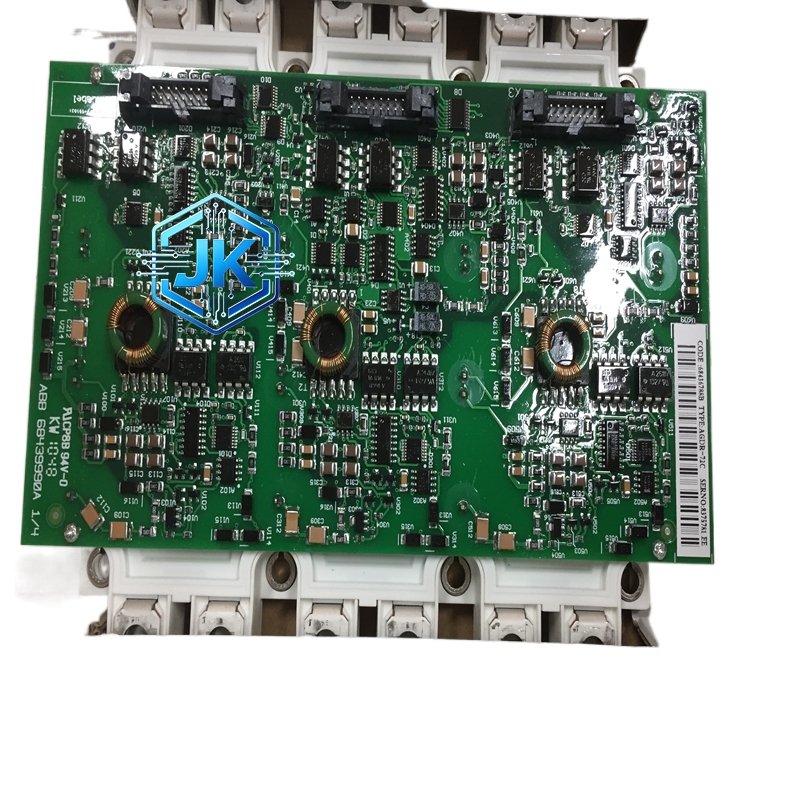

ABB FS300R12KE3AGDR-72 300A/1200V IGBT 功率模块
技术规格：
额定集电极电流：300A（连续，Tc=80°C 时）
额定集电极-发射极电压：1200V
饱和压降 Vce(sat)：小于 1.7V（在 300A 时）
开关频率：最高 8kHz
开关损耗：小于 180W（在 8kHz 时）
门极驱动电压：+15V / -8V
门极电荷：小于 1.8μC
绝缘电压：2.5kV AC（1 分钟）
封装形式：EUPEC 标准封装（62mm x 52mm）
功能特点：
IGBT 具有自关断能力，无需额外换流电路
采用 ABB 第六代 Trench 场截止技术，开关损耗低
内置反并联快恢复二极管，减少外部元件
低饱和压降设计，导通损耗低
短路耐受时间：10μs（在 1200V 时）
内置温度传感器（NTC），可实时监测模块温度
支持并联使用，多个模块并联可实现更大电流
应用场景：
中压变频器（3kV/6kV）的功率逆变单元
UPS 不间断电源的逆变桥
有源电力滤波器（APF）
SVG 静止无功发生器
风力发电变流器
电焊机逆变电源
性能参数：
工作结温：-40°C 至 +150°C
MTBF：大于 100,000 小时
热阻（结到壳）：小于 0.04°C/W
热阻（结到散热器）：小于 0.12°C/W（使用导热硅脂时）
防护等级：IP20
材质构成：
IGBT 芯片为硅基 IGBT，采用 ABB Trench 场截止技术
基板为 DBC（直接键合铜）陶瓷基板，Al₂O₃ 绝缘层
模块外壳为 PPS 高温塑料（耐温 260°C）
端子为铜合金镀银
焊接层为高温无铅焊料（SnAgCu）
结构特征：
模块为标准 EUPEC 尺寸，约 62mm x 52mm x 18mm

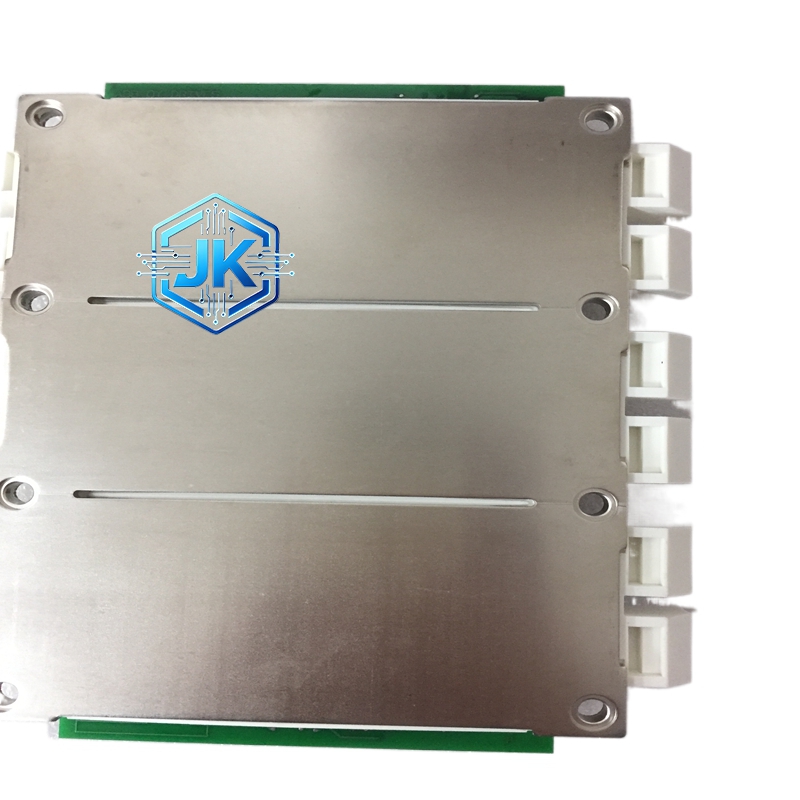

底部为铜板（散热面），顶部为塑料外壳
正面有 3 个主端子（集电极 C1、C2、发射极 E）和 3 个门极端子（G1、G2、E）
侧面有温度传感器接口（2 针）
工作原理：
控制器通过门极驱动板向 IGBT 的 Gate 端子施加 +15V 电压，IGBT 导通，电流从 Collector 流向 Emitter。当施加 -8V 电压时，IGBT 关断。通过高频 PWM 调制（如 2kHz-8kHz），控制 IGBT 的导通和关断时间比例，从而在输出端合成所需频率和幅值的交流电。反并联二极管在 IGBT 关断期间为感性负载电流提供续流通路。
安装要求：
必须安装在专用散热器上，散热器热阻不大于 0.08°C/W
模块与散热器之间必须涂抹 ABB 原装导热硅脂，厚度约 0.1mm
紧固螺栓使用力矩扳手，力矩为 5-8Nm
门极驱动线使用屏蔽双绞线，长度不超过 2 米
直流母线与 IGBT 模块之间的连接使用叠层母排，减小寄生电感
使用注意事项：
严禁在未安装散热器的情况下通电，否则数秒内烧毁
门极电压绝对不可超过 +20V 或低于 -10V，否则永久损坏
每次开机前必须检查散热器风扇是否运转
定期测量门极绝缘电阻，应大于 10MΩ
