描述

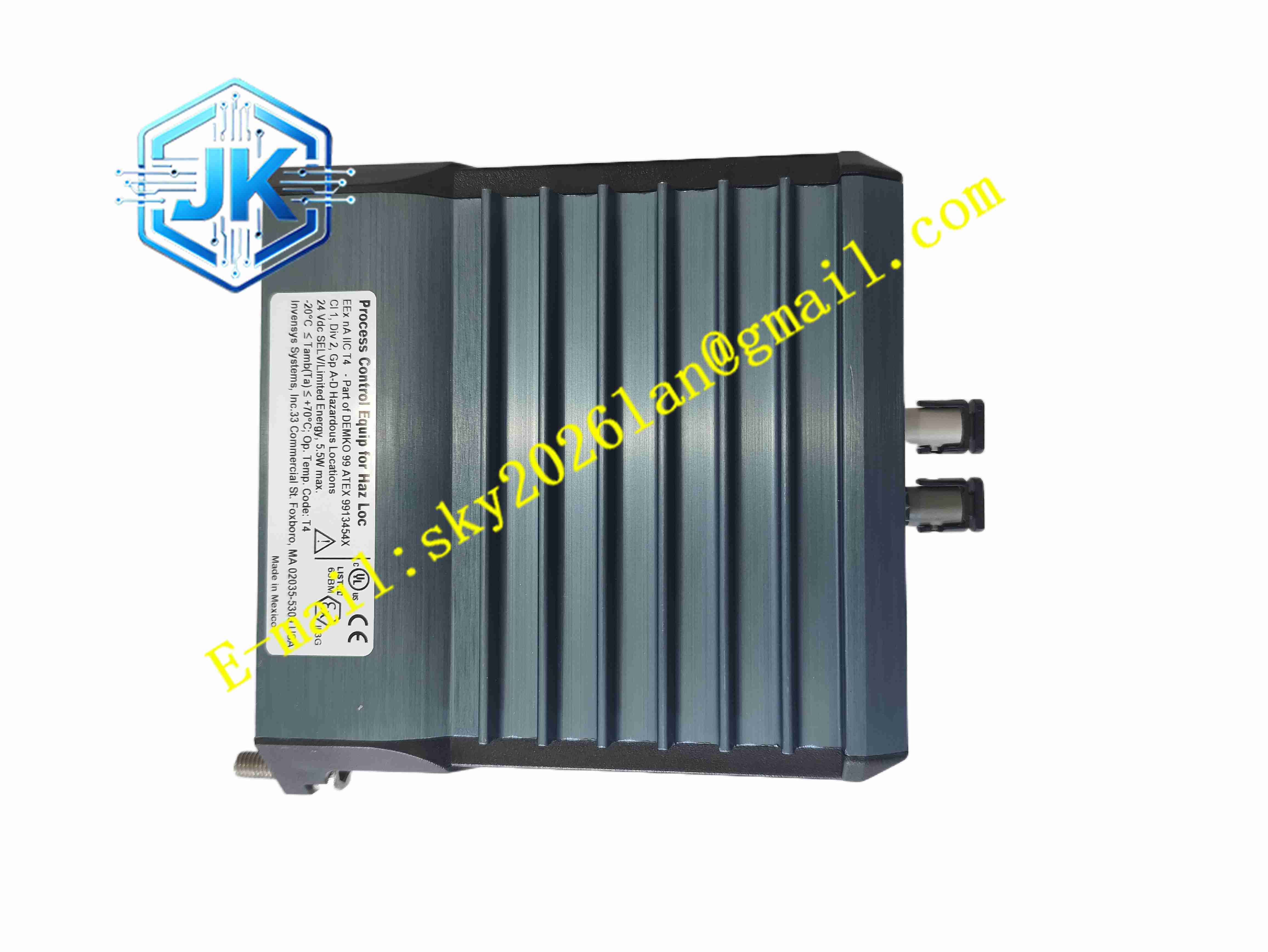

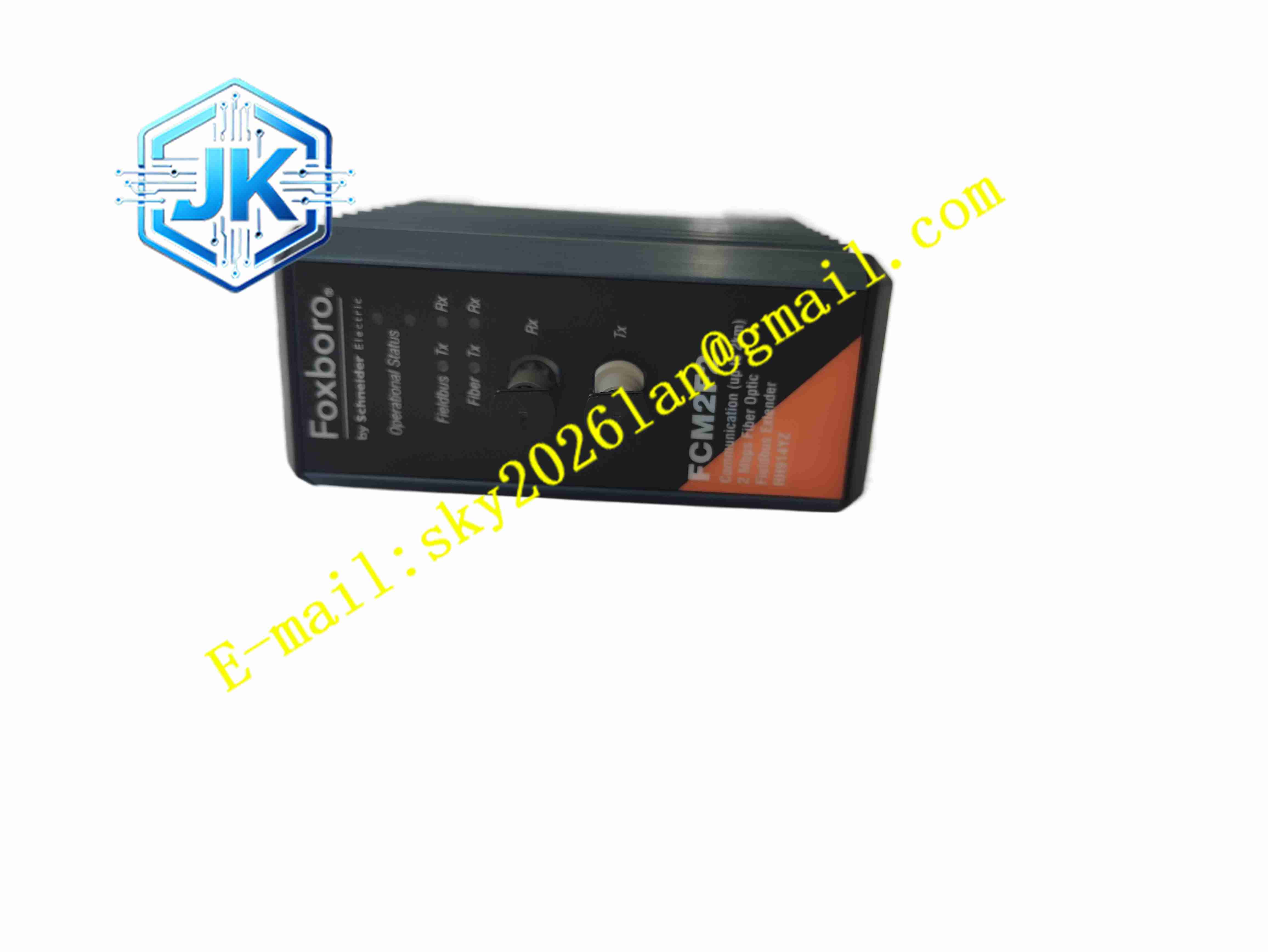

Foxboro FCM2F2 RH914YZ
技术规格
品牌：Foxboro（现属于 Schneider Electric）
型号：FCM2F2
部件号：RH914YZ
产品类型：现场总线通信模块
通信介质：单模光纤
连接器类型：ST 型光纤连接器
最大光纤距离：标称最大 2km（基板到基板）
适用系统：Foxboro I/A Series 200 系列现场总线模块
安装方式：标准底板插槽安装
冗余支持：支持成对冗余配置
LED 指示：6 个 LED 状态指示灯
防护标准：符合 ISA S71.04 环境保护标准
功能特点
将现场总线信号转换为光纤传输
支持长达 2km 的单模光纤通信
光纤链路不受电磁干扰、射频干扰和雷电影响
电气隔离特性防止电压差和接地回路
支持冗余配置提高通信可靠性
模块可从底板热插拔更换，无需断电
前端 LED 显示网络活动和运行状态
适用于高干扰和危险环境
应用场景
化工装置现场总线延伸
油气站场远距离通信
旋转机械附近信号传输
弧焊机区域通信
高压电缆桥架环境
雷电危险室外区域
存在电磁干扰的工业现场
需要电气隔离的控制回路
性能参数
最大光纤距离：2km（单模光纤）
光纤类型：单模光纤
连接器：ST 型
适用系统：Foxboro I/A Series 200 系列
冗余方式：成对冗余
状态指示：6 个 LED
防护等级：符合 ISA S71.04 G 级环境
热插拔：支持
材质构成
挤压铝外壳
光纤通信电路
现场总线接口电路
ST 型光纤连接器
LED 状态指示灯
底板连接器
内部印制电路板
外壳密封结构
结构特征
坚固的挤压铝外壳提供物理保护
前端设置 6 个 LED 状态指示灯
ST 型光纤连接器位于模块前端或侧面
标准底板插槽安装结构
支持从底板直接拆卸和更换
外壳提供环境保护
紧凑的模块外形适合底板密集安装
型号和部件号标注于外壳上
工作原理
FCM2F2 接收来自 Foxboro 现场总线模块的电信号，将其转换为光纤信号通过单模光纤传输至远端。远端的配对 FCM2F2 将光纤信号还原为电信号，送至目标现场总线模块。光纤通信不受电磁干扰影响，电气隔离特性可消除接地回路问题。模块通过 LED 指示灯实时显示现场总线和光纤链路的网络活动状态及自身运行状态。
安装要求
安装在 Foxboro I/A Series 标准底板上
冗余配置时两个 FCM 必须安装在底板相邻的第一个或最后一个插槽
光纤电缆使用带 ST 连接器的标准单模光纤
两端基板必须使用相同类型的 FCM 模块
光纤布线应避免过度弯曲
确保底板供电正常
安装后检查 LED 状态指示
更换模块时无需断电，但应确认通信状态
使用注意事项
光纤两端必须使用相同型号的 FCM 模块
最大光纤距离不超过 2km
冗余配置时两个模块型号必须一致
光纤连接器应保持清洁
避免光纤电缆受到机械损伤
定期检查 LED 状态指示
更换模块时确认底板兼容性
具体参数以 Foxboro 官方技术文件为准
